说起这协议，工控圈混过的谁没被它折腾过几回？它有标准以太网的速度，却又带着总线的古怪脾气——你得像哄女朋友一样哄着它，稍不注意就给你撂挑子。我第一次被EtherNet/IP坑，是在一个汽车厂的总装线。凌晨三点，整个网络莫名其妙地间歇性瘫痪——PLC丢数据，机器人停下来，HMI画面卡得像PPT。而根源，竟然是一台交换机没开IGMP Snooping。是的，就这个小东西。那时候我就明白了：EtherNet/IP，远不是“拿网线把设备连起来”那么简单。说实话，从事工控这么多年，每当有人自信满满地说“以太网我熟，就是连上网就行”，我都在心里冷笑。工业以太网和办公室网络，完全是两个物种。

别把它当成普通以太网

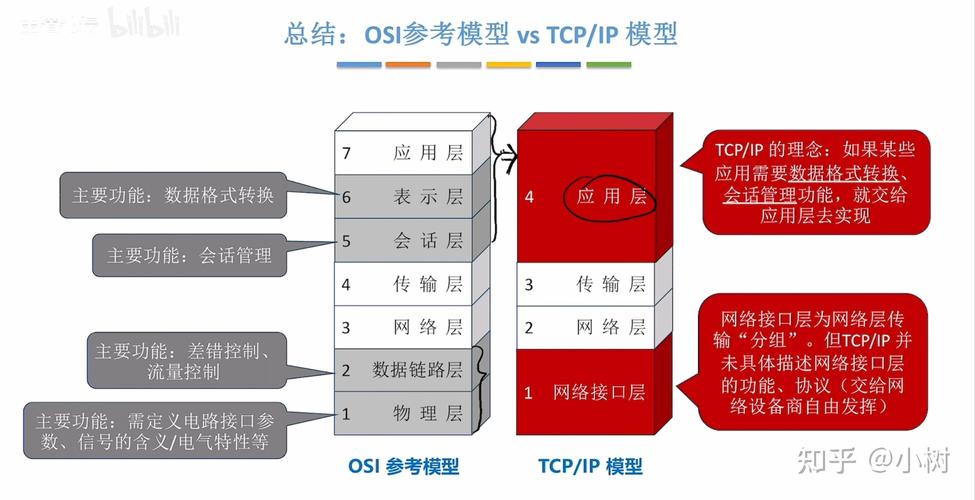

EtherNet/IP里的“IP”可不是Internet Protocol的简单缩写，而是“Industrial Protocol”——这个常识错误我见过太多新人犯。其实最早看到“EtherNet/IP”这个名字，我还以为是哪个山寨厂搞的噱头，把以太网和IP硬凑。后来才明白，这名字取得太有误导性了。它是由ODVA（开放DeviceNet供应商协会）在2000年代初推出的，核心思想是：把已经在DeviceNet和ControlNet上跑得很成熟的CIP（通用工业协议）搬到了标准以太网硬件上。 CIP，才是它的灵魂。 CIP是什么？一套面向对象的协议，把现场设备抽象成一个个“对象”：标识对象、连接对象、组合对象……通过读写这些对象的属性，你就能控制设备。这比传统Modbus那种死板的寄存器映射，不知道高到哪里去了——当然，学习曲线也陡得让人骂娘。我记得第一次看CIP规范，几百页的PDF，差点没给我送走。

CIP在EtherNet/IP上跑两种报文：显式报文和隐式报文。显式报文走TCP，用于配置、诊断、上载程序，就像你打客服电话，一问一答；隐式报文走UDP，用于实时I/O数据交换，就像生产线上的自动传送带，速度极快但基本没纠错。 💡 就这个隐式报文，吃掉了多少交换机性能？它本质上是一种多播或单播的UDP风暴，如果不做管理，整个网络瞬间就会被淹没。刚才说的IGMP Snooping，就是专门用来抑制这玩意儿的。

组网时的血泪教训

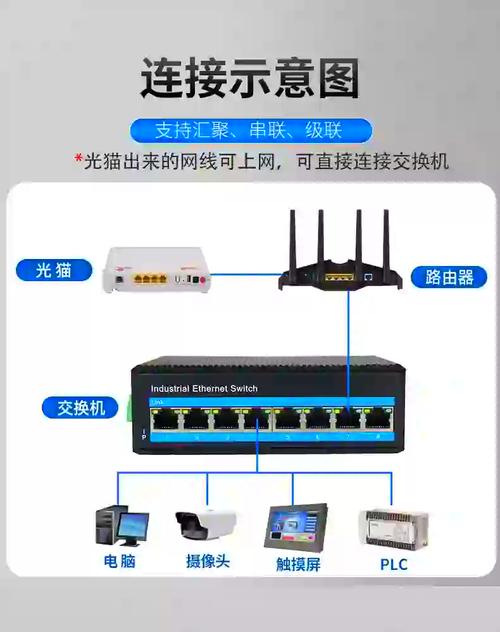

我见过最惨烈的事故，是一个食品厂的新产线。控制工程师图省事，用了普通商用交换机，甚至还有那种几十块钱的塑料壳家用交换机。结果设备一通电，网络直接瘫痪。PLC之间的EtherNet/IP I/O连接不断掉线，重启好一会又挂掉——因为没有IGMP Snooping，多播流量在每个端口泛洪，交换机背板带宽瞬间打满。最后那批交换机全扔了，换成支持IEEE 1588（PTP）的工业网管型交换机，还配了环网冗余，才消停。 ❗ 记住：玩Ethernet/IP，交换机千万别省。不是吓你，是无数人用真金白银换来的教训。还有个常见坑：拓扑结构。很多人喜欢星型，扯一大堆网线到中央交换机。理论上没问题，但在震动大、电磁干扰严重的车间，网线接头松脱的故障率会让你疯掉。我们后来在辊道线上大量采用线型拓扑和DLR（设备级环网）——EtherNet/IP本身就支持DLR协议，利用交换机的环网功能，断了某一段还能自动恢复。😏 当然，这又得交换机支持……所以你明白为啥工业交换机卖那么贵了吧。有一次调试一个大型转台，上面几十个分布式I/O，用的是EtherNet/IP菊花链。我觉得只要交换机设好就行了，结果现场一启动，转台旋转时有些站掉线，停下又好了——找了三天，最后发现是网线在拖链里压得太紧，动态折弯半径不够，导致内部断线。兆龙科技的M8航空插头网线，贵是贵，但真扛造。 🔧小建议：选交换机时，直接看规格书里有没有注明支持IGMP Snooping v2/v3，最好还有IEEE 1588v2透明时钟功能，为将来同步留条路。

问：EtherNet/IP能直接用办公室的网线和水晶头吗？

答：物理上可以，但强烈不建议。工业环境对震动、油污、EMC要求严苛，办公室网线一般没有M12/D-coded航空插头、也没有屏蔽层，用不了多久就会断线或被干扰。💡 而且普通RJ45在振动下容易松脱，我们出现过很多莫名其妙的闪断，查到最后就是接头问题。所以该用4芯或8芯屏蔽以太网电缆配金属头，别心疼那点成本。

问：为什么有的EtherNet/IP设备连上后根本不通信？

答：90%的情况是EDS文件没装对，或者设备IP地址与PLC不在同一子网。剩下的10%更离谱——设备厂家把Assembly Instance号写错，或者默认连接点大小与你配置的不一致，导致设备一直报“Connection Request Error”。还有一次，一个编码器死活不通讯，最后发现是交换机端口启用了“Port Security”，把MAC地址锁死了……所以排查时，一定从物理层往上查，先看连接指示灯，再ping IP，然后读设备状态码。

问：EtherNet/IP和Modbus TCP比起来，到底强在哪？

答：这俩根本不是一个时代的产物。Modbus TCP就是把串行Modbus RTU的报文往TCP包里头一丢，连校验都不要（反正TCP有CRC）。它只有简单的线圈和寄存器，数据含义全靠你知道地址代表啥——换句话说，你给变频器发一个保持寄存器，到底是频率还是电流，全凭你脑子记住。😅 而EtherNet/IP基于CIP对象模型，设备自行描述自己，有什么参数、什么数据格式，都通过EDS文件直接导入工程软件，组态时一目了然。而且实时I/O用隐式报文，响应时间能到亚毫秒级（理想情况下），Modbus TCP的轮询机制根本做不到。

EtherNet/IP vs. PROFINET，选谁？

这个话题每次都能在工控群吵翻天，跟甜咸豆腐脑似的。客观地说，PROFINET在运动控制领域确实优势明显，等时同步（IRT）做得非常精细，直接绑西门子的硬件生态；而EtherNet/IP更开放，ODVA下有罗克韦尔、施耐德、欧姆龙、博世力士乐等一堆厂商，兼容性好。😠 但是，开放也意味着责任切割麻烦——出了问题，PLC厂推给交换机厂，交换机厂推给线缆，推来推去。我个人这几年EtherNet/IP用得更多，不是因为它更好，而是因为客户老美那套AB PLC体系已经铺开了，你只能顺着走。不过话说回来，EtherNet/IP的标签寻址方式和Logix平台的集成确实舒服，读代码像看流程图，对有计算机基础的人很友好。

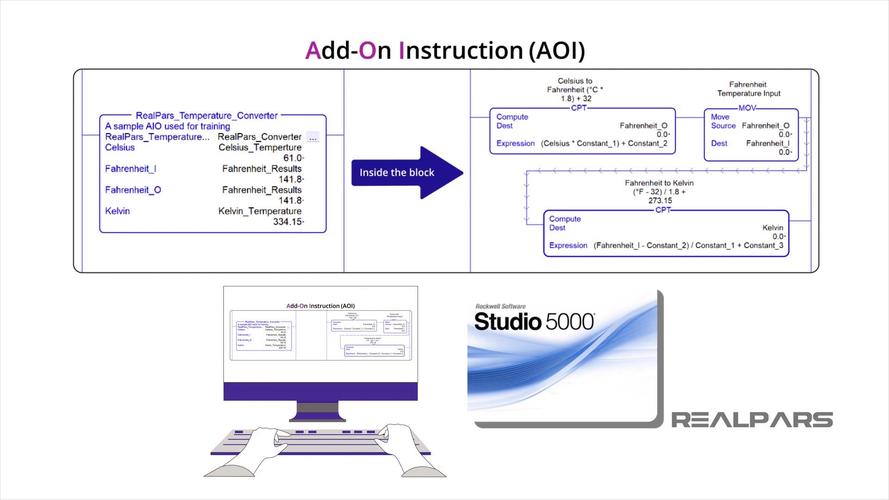

Rockwell Studio 5000 EtherNet/IP IO配置界面截图

另一个容易被忽略的点：EtherNet/IP的上位层支持多种网络，同一个CIP应用可以在以太网上跑，也能在CAN总线上跑（DeviceNet）、在令牌总线上跑（ControlNet）——这一致性对于大型工厂非常关键，你可以用统一的数据模型去管理不同层级的设备。但代价是协议栈复杂，对嵌入式开发来说，EtherNet/IP从站芯片的成本和复杂度都不低——最近几年才有一些国产ASIC方案把成本打下来。尤其对于做从站的小公司，以前要买昂贵的协议栈代码，还得过一致性测试——ODVA测试费可不便宜。不过这几年国内像汇川、埃斯顿都自研了EtherNet/IP从站芯片或IP核，成本才降下来。

最后几句心里话

EtherNet/IP不是洪水猛兽，但也不是什么万能药。它用标准以太网硬件解决了现场总线的速率瓶颈，却把网络的确定性押在了交换机和拓扑设计上。你如果打算用，我建议：找有经验的人带，或至少花时间读懂CIP的那几个核心对象；交换机选型时务必确认IGMP Snooping和QoS功能；规划网络时预留足够的带宽余量，因为视频、语音等非实时流量很容易干扰隐式报文。 😅 工控就是这样，看不见的“网络”比看得见的“机器”更难驯服。但当你搞定了那些莫名其妙的闪烁和断线，看着整条线流畅运转时——那种爽感，没入行的人体会不到。好了，就聊这么多。希望你们的网络永远不要半夜掉线。
