你被“等离子”这名字唬住了吗？
说实话，我第一次听到“等离子”三个字，脑子里蹦出来的是科幻电影里的激光剑——蓝汪汪的，嗡嗡响。后来进了车间，才发现压根不是那么回事。等离子切割，说穿了，就是利用高温等离子弧把金属烧熔，再用高速气流把熔渣吹走。原理简单得让人失望，对不对？但它的切割能力，厚板领域，真的能硬刚激光。

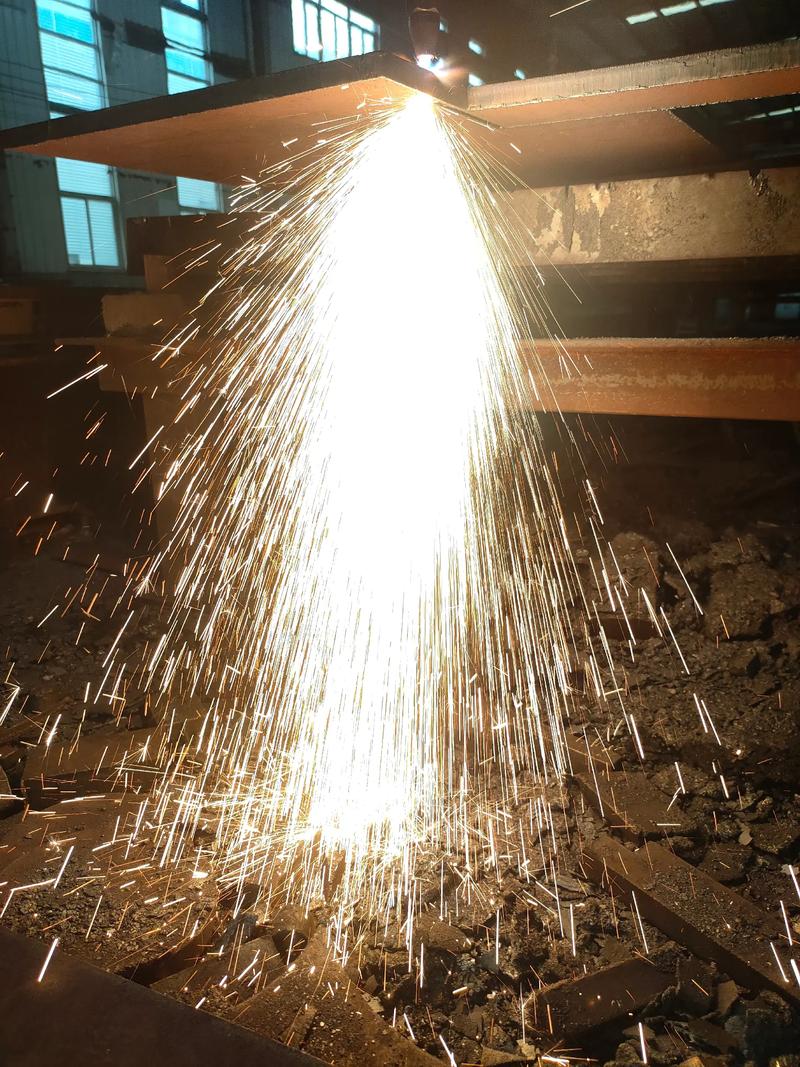

记得有次，客户拿来一块80mm厚的不锈钢板，说激光报价太高，问等离子行不行。我们那台300A的电源，直接干穿，切面垂直度虽然不如激光那么光洁，但焊前清理一下，完全能用。客户瞪大了眼——那表情，我现在还记得。切割速度调到400mm/min，看着割嘴下方喷出的高速弧流，像刀切黄油一样，挺解压的。不过话说回来，等离子容易给新手一种错觉：装上就能切好？哪有那么简单。
易损件——你不关心的东西，正偷走你的利润
很多人以为等离子切割的精髓在电源。我呸！电源当然重要，但真正的猫腻全在割炬里。一个割嘴、一个电极，外加那个不起眼的涡流环，这三样东西的状态，直接决定切缝是漂亮还是狗啃状。电极是发射电子的，磨损后会出现凹坑，电弧就开始飘——你看着是切歪了，其实是电极在作祟。涡流环呢？它让气流旋转，约束弧柱，涡流环一旦烧蚀，气体流动紊乱，切割面立马出现斜度。我车间里的师傅，每个班次都要用放大镜检查电极。有个新人懒得看，结果连续三张板都切废了，被骂得狗血淋头。所以说，别迷信什么一键切割、全自动参数，易损件状态才是王道。等离子切割的消耗件成本不低，但该换就得换，省那点钱不够废品损失的零头。
气体这关过不了，就别谈质量
等离子用气分好几层：离子气、保护气。切碳钢，便宜点的空气或者氧气作离子气，保护气用空气或氮气；切不锈钢，就必须用氮气或氩氢混合气，否则切缝氧化得不像样。我见过有人用空气切不锈钢——切出来一圈黑渣，硬度高得锉不动，客户直接退货。等离子切割的气体选择，不是随便的事儿。
✅ 碳钢常用：空气等离子+空气保护，或者氧气等离子+空气保护，速度快，成本低。
❗ 不锈钢和铝：需要惰性气体或还原性气体。氮气是底线，再往上用氩氢或氮氢混合，表面光亮。
气体流量也容易被忽视。流量不够，弧不能完全驱散熔渣，底面挂渣严重；流量太大，冷却过度，切割速度反而下降。有个小技巧：听着气流声音，那种沙沙的、带着点儿高频啸叫的感觉——老手凭耳朵就知道调得对不对。💡 你说神奇不？
几个灵魂拷问，答不上来就别开机
问：等离子切割到底适不适合切薄板？
答：坦白说，1mm以下的薄板，就别跟光纤激光拼了。等离子热变形大、切口宽，薄板优势全无。但超过6mm，尤其是12mm往上，等离子成本优势就出来了。特别是切割中厚板，一台200A等离子割40mm的板跟玩儿似的，激光可能得用上万瓦的设备，电费和维护费差好几倍。所以不是等离子不行，是你没把它用对地方。
问：怎么判断电极该换了？穿孔延迟多少合适？

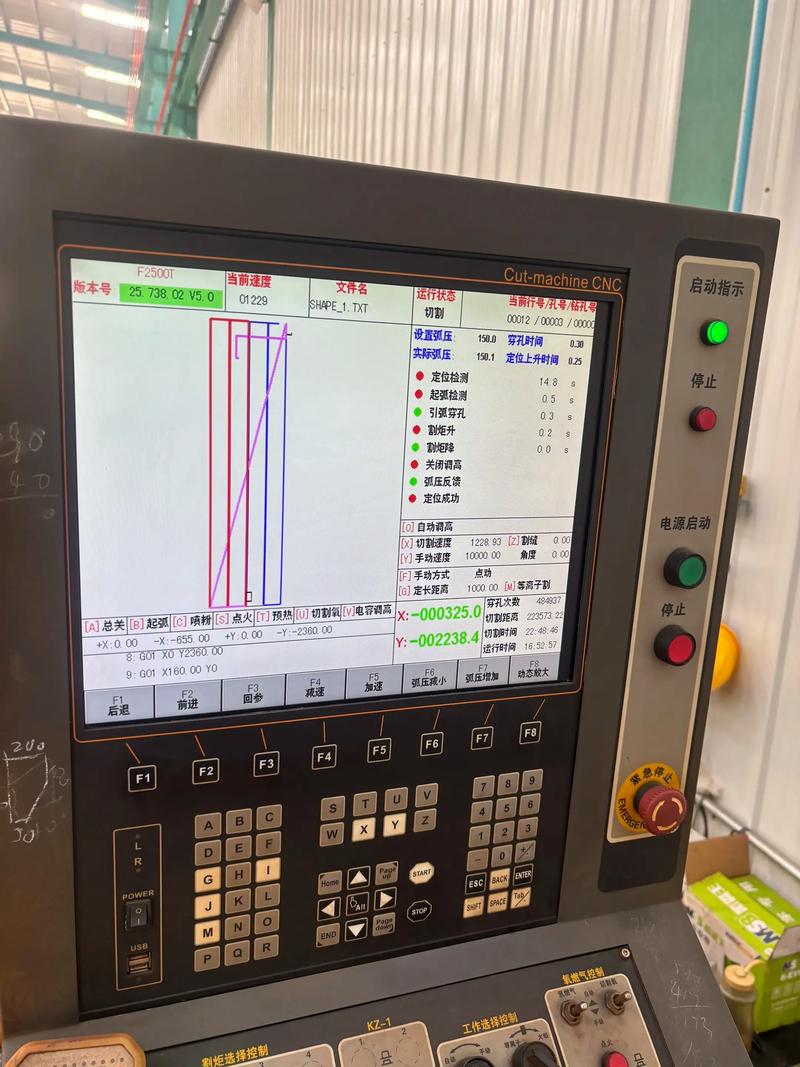

答：电极寿命看三点：一是起弧困难，老点不着火；二是切缝偏斜，同一参数下越切越歪；三是割嘴出口处看到电弧不是集中一点，而是发散。这几种情况就换了吧。至于穿孔延迟，厚板穿孔一定要足够，让弧完全穿透再移动。我习惯把穿孔时间设得比保守值多0.5秒——可能慢了点，但不会爆枪。爆枪一次，整个割炬都可能报废，省那半秒不值当。
问：等离子切割的烟尘大，怎么解决？
答：水下切割是个方案，但很多中小厂没条件。那就加装抽风除尘，工作台下沉式设计，或者干脆让工人戴好防护面罩。还有带水床的切割平台，烟尘直接被水捕捉，效果不错。别嫌麻烦，健康第一！
说到底，等离子切割是个经验性很强的活儿。数控系统再智能，也取代不了人对现场情况的判断。尤其高空作业、切割镀锌板、带锈板时，烟雾大、飞溅多，得戴好防护，别偷懒。我碰到过工人不戴面罩，结果飞溅烫伤眼角膜——那疼劲儿，别提了。
最后啰嗦一句：别把等离子神秘化。它就是一把好工具，怎么用，全在操作者手里。搞懂它的脾气，它能把厚板给你切得明明白白。
