干这行快二十年了，每次看到流化床造粒机里粉末翻腾的样子，还是觉得挺有意思的——像一锅沸腾的牛奶，但得精确到每一粒的含水量。说实话，这个工艺不复杂，但你要是真站在设备旁边操作过，就会发现，教科书上的理想曲线跟实际生产完全是两码事。
流化床造粒到底是怎么一回事
简单讲，就是把细粉喷上粘结剂溶液，在热气流里一边翻滚一边团聚成大颗粒。这个过程同时完成混合、制粒和干燥。核心就是那个流态化状态——气体从底部通过分布板吹起粉末，粉末悬浮起来像液体一样流动。这时候喷入粘结剂，液滴润湿粉末表面，颗粒相互碰撞粘结成团。别小看这个碰撞，它几乎决定了最终颗粒的硬度和溶解性。
但问题来了……流化床里的流体力学不是线性可控的。一旦风速稍微大点儿，细粉就全被带走到除尘器里了；风速小了，床层又死气沉沉，局部过热，粘结剂分布不均，出来的颗粒不是哑铃形就是葡萄串似的连在一起。唉，调试那会儿，没少因为结块被车间主任骂。
那些让人头疼的操作细节
搞流化床造粒，最怕的不是原理不懂，而是重现性——今天出颗粒好好的，明天湿度一变，全线报废。喷液速率、进风温度、物料批重、粘结剂粘度……每个参数都互相掐着脖子。
❗ 特别是喷枪的位置和雾化角度，差之毫厘，失之千里。我有一次就因为换了批喷嘴，忘记重新校准高度，一整锅料变成硬疙瘩，锤子都敲不碎。
还有那个分布板，堵了也不吭声，等你发现的时候床层压差已经飙升，颗粒大小分布宽得离谱。所以现在每次清场，我都亲自拿手电筒照一遍分布板的每个孔。

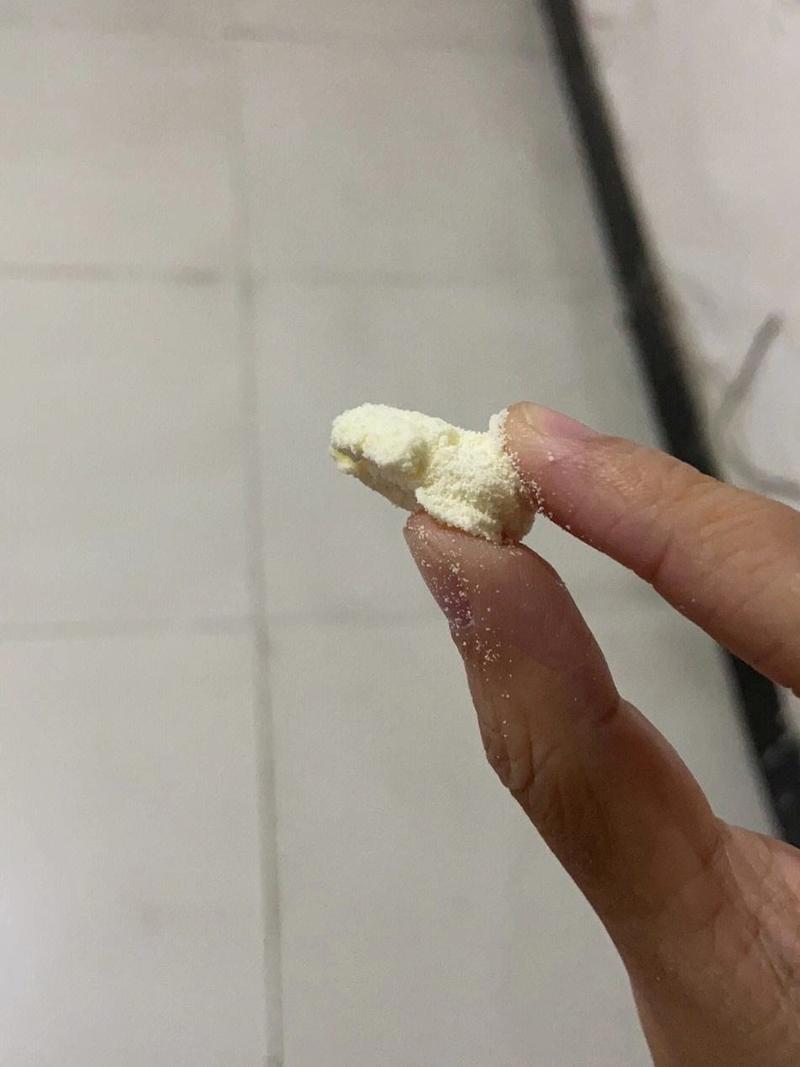

颗粒不均匀？结块？QA实录
问：为什么我造的颗粒总是大小不一，细粉也多？
答：多半是喷液和流化状态不匹配。细粉多说明喷液量不够或者在床层中的液滴分布不均，导致一部分粉末没有机会被润湿。你需要检查喷嘴是否有堵塞，或者雾化压力是否偏低。另外，进风湿度也会影响——高湿天气，粉末容易吸潮，流动性变差，哪怕风速不变，实际流化效果也打了折扣。我的经验是，根据环境湿度微调进风温度，并且每周校一次喷嘴流量，别偷懒！
问：造粒过程中突然结块，床层压差报警，应该怎么应急处理？
答：立即停止喷液！继续通热风维持流化，但不要急着排料。轻微结块有时候能靠流化自行破开。如果压差持续升高，大概率是分布板局部堵塞或湿颗粒粘壁，只能停床清机了。清机时留意死角，尤其导流筒底下，那地方最容易积料结疤。说起来都是泪。
工艺优化的几个野路子
书本上告诉你要做 DOE（实验设计），但现场哪有时间慢慢试？有几个非主流招数，用了都说“还行”。
💡 第一，分段控温。造粒初期可以高温快干，快速形成颗粒骨架；后期适当降低温度，防止颗粒表面过分干燥导致碎裂。这个的界限很模糊，但如果你连续监测出风温度的变化率，能找到那个拐点。
✅ 第二，粘结剂预热。这是个小技巧，尤其在冬天。冷粘结剂喷进去，会让局部温度骤降，导致液滴周围粉末结团不牢固。把粘结剂溶液预热到 40-50℃，能明显减少细粉率。不过注意，热敏性粘结剂别这么玩。
第三，“种粉”策略。你如果老是得到颗粒太细，可以预先在物料里混入少量目标大小的颗粒作为种子，细粉会优先附着在种子上，而不是互相成核。这招在制药行业制某些缓释微丸时特别有效。
不过话说回来，所有的优化都得基于稳定的物料特性。原料的粒径分布、表面能、休止角，随便哪个波动了，前面的经验就可能推翻重来。所以，跟上游搞好关系，让前道工序控制住粉体的一致性，比什么高级算法都管用。
最近跟同行交流，发现不少人开始引入过程分析技术（PAT），比如近红外在线测水分、声发射监测颗粒生长，挺有意思的。虽然投入不小，但长远看，能把流化床造粒从“艺术”拉回到“科学”。
总之，这个工艺，你得尊重它，但也不能太死板。机器是死的，物料是活的，人得在中间不停找平衡。哪天你觉得自己完全驾驭了流化床，那肯定又要出幺蛾子了。
