切粒方式选不对，产量再高也白费

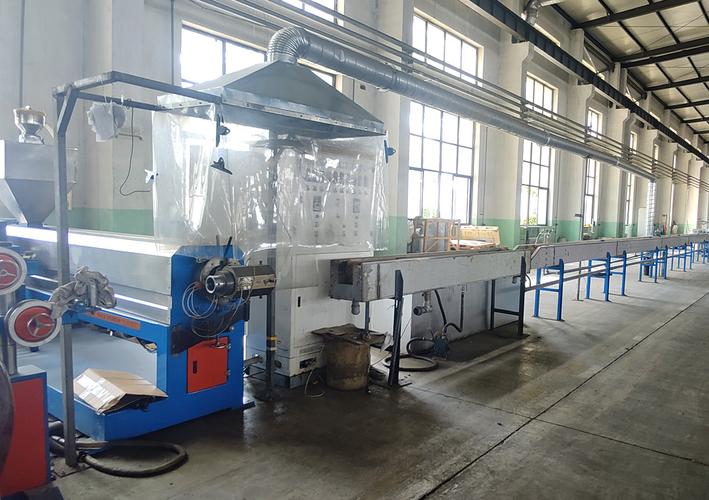

挤出造粒的门派其实挺多。最常见的就是拉条冷切，便宜、直观，但占用场地大，而且料条挺度不够的时候，容易断！断到你怀疑人生。特别是做填充PP、回料的，断条就像吃饭一样频繁。后来我换过水环热切，爽多了，粒子饱满圆润，但模板堵塞的问题又来了——停机清模，一清就是半天。💡 所以选什么方式，真得看你做啥料。别听销售瞎吹，他们只管卖机器。
还有一种叫水下切粒，高端货，用在TPU、热熔胶这些粘性料上，效果一流。代价呢？贵，维护要命。有一次切粒室漏水，整个料糟了，一批次全报废。😡 所以啊，如果你只是做常规PP、PE回料，老老实实拉条冷切，别整那些花里胡哨的。当然，品质要求高就另说。
那些年，我踩过的工艺坑

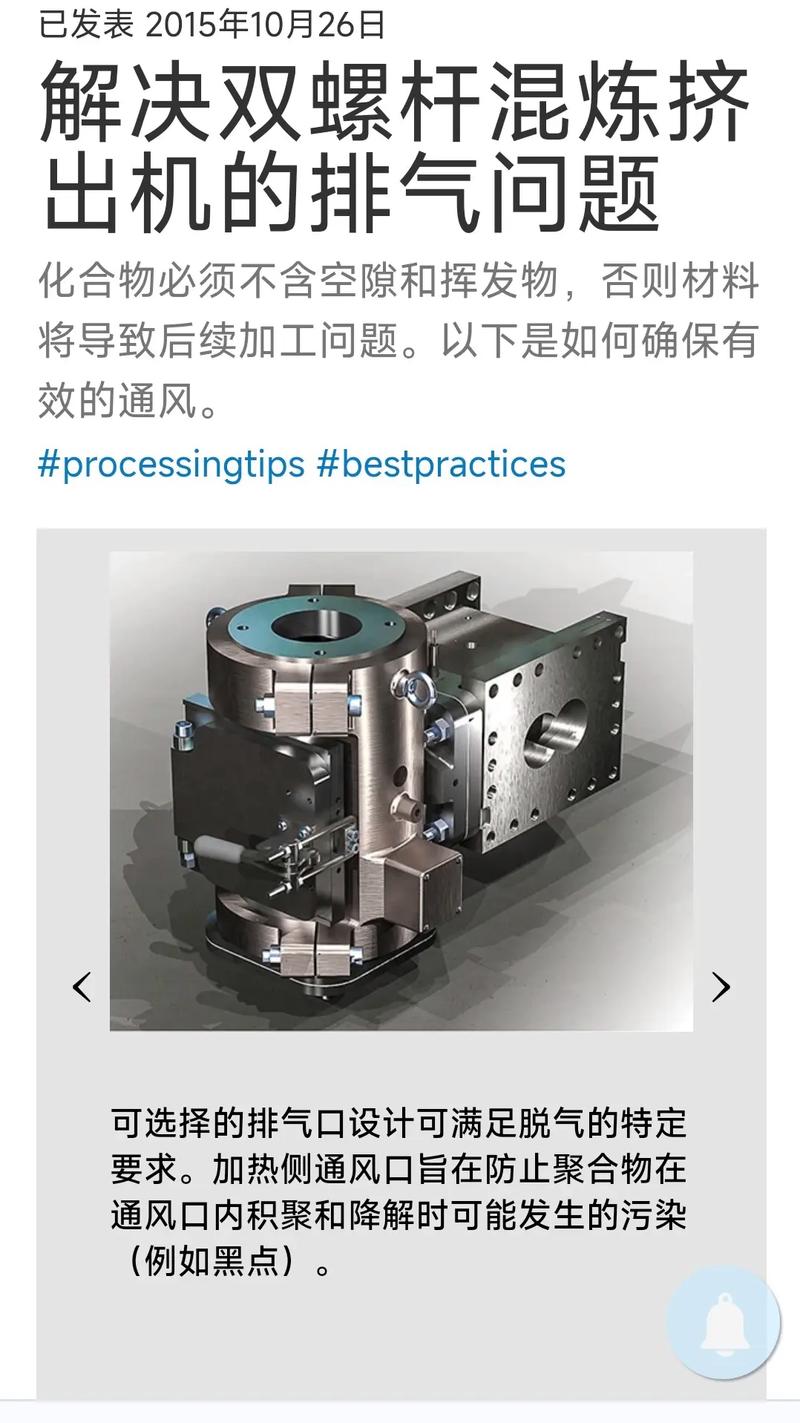

温度设定绝对是门玄学。按理说，从加料段到模头，温度要梯度上升。但实际呢？我做过玻纤增强尼龙，模头温度反而得比前段低，不然物料降解得厉害，粒子发黄。还有真空口冒料，十次有九次是真空泵不给力，或者密封圈老化，根本不是物料湿度的问题。✅ 建议新手定期检查真空系统，别一冒料就调喂料量。
最让我头疼的是粒子外观。客户可不管你的过程多艰辛，他们只要圆润无连粒的产品。一旦出现连粒，多半是冷却不充分，或者切刀转速不匹配。切刀转速跟线速度的关系，我有个粗略公式：线速度（m/min）= 切刀转速（rpm） × 刀片数 × 圆周长度（m）。但实际调机，谁还拿笔算？都是听声音，看粒子切面。经验之谈：切刀要勤磨，退火处理也得跟上，不然刀口硬度不够，用两天就完蛋。
问：挤出造粒时，物料塑化不良怎么办？
答：塑化不良的表现就是粒子里面有白点、硬颗粒，或者表面粗糙。根源通常是机筒温度偏低、螺杆组合剪切不够，或者喂料量太大。我的解决方案：先检查各区温度是否符合物料加工窗口，然后调整螺杆组合，增加捏合块的数量。如果是玻纤增强，可能需要提高背压。但最立竿见影的办法，其实是减慢主喂料速度，让物料在机筒里多待一会儿。有时候“慢即是快”。

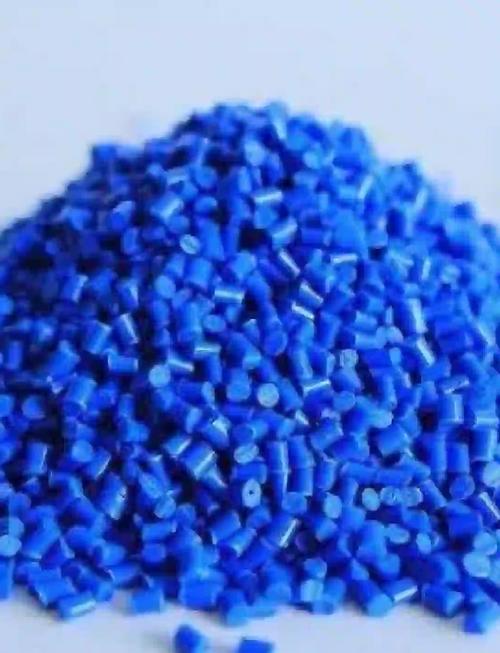

问：拉条切粒的粒子大小不匀，有哪些原因？
答：这个经典问题！粒子长短不一，首先看切粒机。刀片钝了、刀轴跳动、定刀与动刀间隙过大，都会导致切不断、连粒或大小粒。其次，牵引辊速度要稳，不能打滑。如果料条本身粗细不均，那得回去调挤出模头，或者检查口模是否堵塞。我遇到最奇葩的一次是，冷却水槽里的水太冷，料条急冷后变脆，一拉就断，断口处切出来自然是不规则的。所以水温也得控制，尤其是半结晶塑料。一般30-50℃比较合适。❗ 别忘了，多根料条进切粒机时，要排列整齐，相互不纠缠，否则也是灾难。
改造与自动化：别再傻傻地手动拉条了
现在人工多贵啊。拉条冷切最累的就是开机引条。我现在都推荐用自动引条装置，虽然初期投入两万来块，但省掉一个人工，半年回本。另外，振动筛的网目要经常换，根据粒子大小定期清理，粉末过多会影响下游注塑。有些人配了旋风分离器，我觉得对于粉尘大的料确实有用，但管路设计不好容易堵。建议用不锈钢管，弯头取大R角。还有干燥环节，离线干燥比在线干燥靠谱，虽然占地大些。毕竟，含水率超标，粒子一烘不干，客户肯定退货。
挤出造粒这行，说简单也简单，说难也难。难就难在变量太多，又环环相扣。往往一个老师傅的经验，顶得上一沓论文。所以，多下车间，多摸机器，比啥都强。
