干了二十年机械加工，见过太多人被砂轮折腾得没脾气。上周还有个徒弟跑来抱怨，说新买的砂轮切起活来直震手，废了三件工件才找到原因——就因为在采购单上少写了一个硬度等级。这事儿吧，说起来简单，但真到自己上手，十个人里有八个会踩坑。
选砂轮，先弄明白这三点
很多人一上来就看品牌、看价格，其实方向就偏了。砂轮这东西，本质上就是磨料+结合剂+气孔的组合体。你拿它去磨淬火钢和磨铸铁，能一样吗？肯定不一样。所以别听销售吹得天花乱坠，先搞清楚自己到底要干什么。

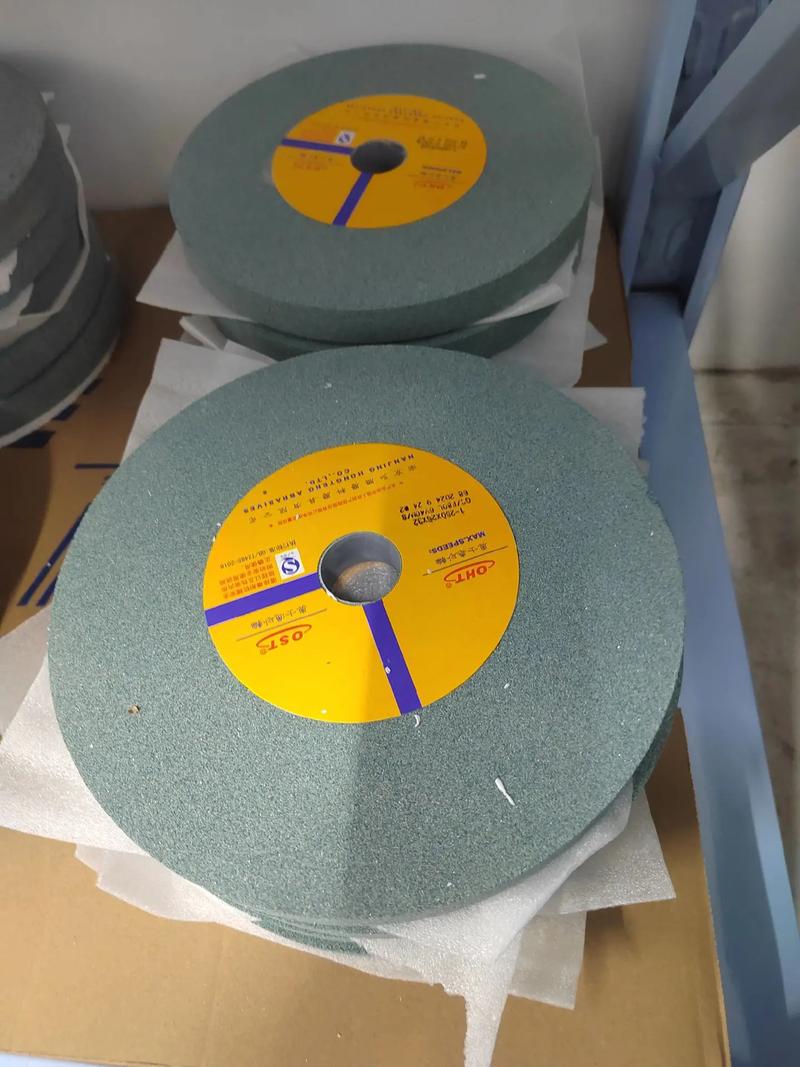

首先得看磨料种类。刚玉类适合磨钢件，碳化硅适合铸铁和有色金属，超硬的像立方氮化硼、金刚石主要对付硬质合金和陶瓷。有一次我偷懒，用普通刚玉砂轮去磨硬质合金，好家伙，没几分钟就秃了，还弄出一股糊味——被班长骂了整整一下午。
其次是粒度。粗磨用粗粒度，精磨用细粒度，这是常识。但很多人不知道，粒度还影响散热。太细了容易堵，太粗了光洁度差。赶上那种既要效率又要光洁度的活，就得两头权衡。我一般会跟工人说：先试80目，不行再换，别死脑筋。
至于硬度，这里的硬度不是说磨料硬不硬，而是结合剂把磨粒粘得牢不牢。软砂轮磨粒容易脱落，自锐性好，适合磨硬材料；硬砂轮磨粒不容易掉，适合软材料。这个逻辑听着反直觉对吧？但就是这么回事。❓ 新手最容易在这栽跟头。
那些年，我们在砂轮上犯的错
说到犯错，我能给你讲一天。有时候客户图纸上标着Ra0.4，你用46目的砂轮怎么干都白搭。这时候就得果断换80目甚至120目。别犟，犟就是跟废品率过不去。

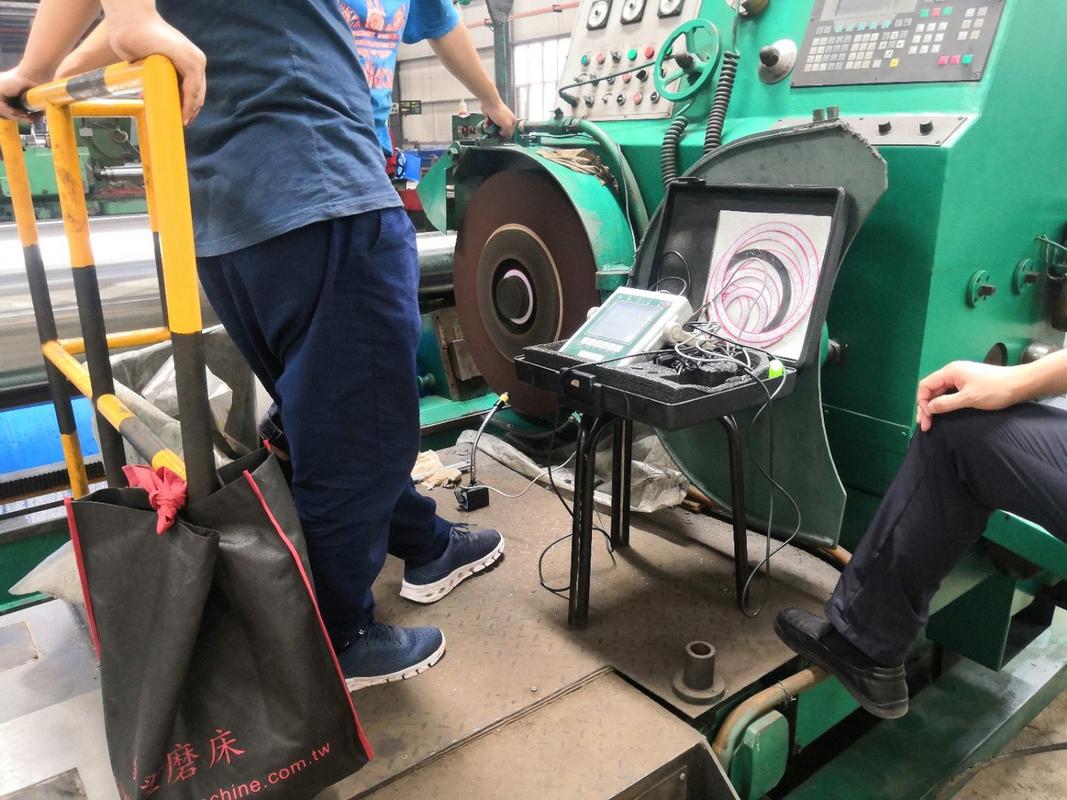

还有一次，车间新来一批砂轮，装上后动静特别大，整个磨床都在跳。查了半天，原来是动平衡没做。你说这算不算低级失误？但生产中就是屡见不鲜。❗ 记住：新砂轮上机前，尤其是直径超过300mm的，必须做静平衡，有条件的一定要做动平衡。否则振纹、噪音、轴瓦损伤全来了，修一次主轴的钱够买一箱砂轮。
问：为什么我的砂轮总是不耐用，磨削比特别低？
答：这要分情况看。最常见的原因是选型不匹配，比如用刚玉磨硬质合金，那真是拿钱往水里扔。其次可能是修整不到位，砂轮表面钝了没有及时修，越磨越费劲。再就是冷却液没给足，高温加剧磨损。最后检查一下磨削参数，线速度、进给量是不是在合理范围内。有时候你车速太低，砂轮反而糊得快。
问：如何判断砂轮是否需要修整？
答：听声音！这一点我反复强调。正常磨削的声音是连续的、平稳的。一旦出现间歇性的尖啸或者震动，八九不离十该修整了。看表面也能看出来，如果砂轮工作面发亮、堵塞，或者磨出的工件有颤纹、烧伤变色，别犹豫，马上修。💡 还可以用手指轻触旋转中的砂轮（注意安全！），感觉有明显跳动，那就是圆度不好了，也得修。
修整和保养，老生常谈但非要命
修整砂轮不能糊弄。我见过有人用一根废旧的金刚石笔随便刮两下就完事，那还不如不修。修整导程、切深、走刀速度都有讲究。一般粗修时导程可以大些，让砂轮表面粗糙点好下肉；精修时导程要小，甚至无火花光修几刀。否则磨出来的活不光洁，怪谁？
还有冷却液的管理。很多厂子那冷却液都发馊了还继续用，里面全是铁末子，这不叫冷却液，这叫研磨膏。砂轮在这种环境下工作，能耐用才怪。建议用合成磨削液，防锈、清洗能力都好一些，夏天尤其注意浓度，别兑得太稀。
另外，砂轮存放也是个细节。你把它随便扔在潮湿的地上，结合剂会受潮变软，一上机就碎。所以得立着放、干燥、避震。特别是树脂砂轮，还有保质期，过期了就不能用，别心疼那俩钱。
说到这，想起前两天有个同行在群里问，他们磨轴承沟道总出现螺旋纹，调整了所有参数都不行。最后发现是砂轮端面修整时的金刚石笔尖磨损了，修出来的砂轮本身就有微小波纹。换了支笔，问题立马解决。所以说，这些小东西有时候真是关键的瓶颈。
现在市场上新出了不少陶瓷结合剂CBN砂轮，针对难加工材料效率很高，就是价格贵。但算总账，如果批量大、节拍要求严，其实是划算的。不过要上这种砂轮，磨床刚性、修整系统都得跟上，不然白搭。✅ 技改要算综合成本，不能只看单价。
最后啰嗦一句，安全！砂轮碎了伤人的事故每年都有。使用前一定要仔细检查有无裂纹，用木锤敲击听声，清脆完好的才上机。最高转速也得看清，绝对不能超速。别嫌麻烦，命是自己的。
几句大实话，希望能帮你少走点弯路。工业砂轮看着粗犷，其实处处是门道。多琢磨，多跟老师傅请教，比看十本说明书都管用。
