上个月，车间那台裁板锯的锯片又崩齿了。才用了不到3000刀，3000刀！我听到这个消息的时候，手里的咖啡差点浇在图纸上——那可是所谓的‘高端进口硬质合金锯片’，采购价一片顶我三天工资。结果呢，切口崩得像狗啃的。说实话，这已经不是第一次了，甚至不算是偶然事件。你随便拉个干了十年的下料师傅问，十个里有八个会告诉你，锯片这东西，价格和寿命根本不成正比，对吧？可问题到底出在哪儿？

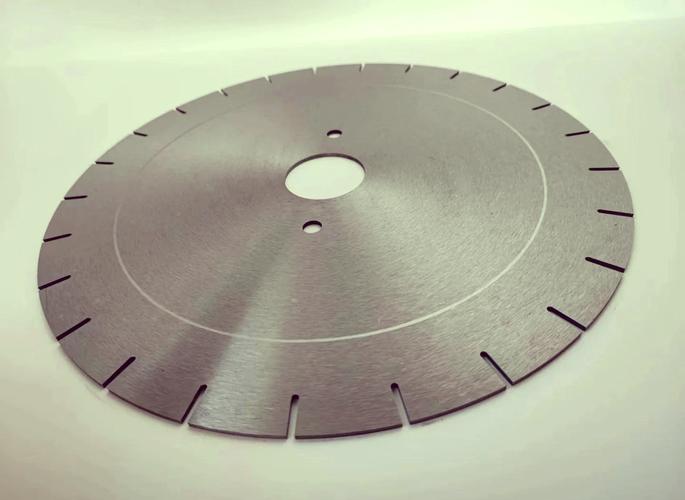

别急着怪锯片。先看看基体。 很多人有个要命的误解——锯片好不好，就看齿硬不硬。硬质合金或者金刚石，越硬越好，仿佛牙齿够好，骨头都能嚼碎。可如果锯片基体本身刚性不足，或者应力处理不到位，切割时一震一晃，再好的齿也给你崩没影。基体才是真正决定锯片稳定性的骨架。65Mn、75Cr1这些弹簧钢，经过多次真空淬火加回火，硬度控制在HRC42到46区间，那叫一个既韧又刚。可有些便宜货，基体软得你拿锉刀都能划拉出一道印，你指望它能在高速旋转中保持平直？做梦呢。
齿形和角度里的那些魔鬼细节
一看齿形，二看角度，三看磨削。这三个要是漏了一项，你就是在玩盲盒——而且大概率开出个次品。左右齿（ATB）、平齿（FT）、梯平齿（TCG）……这些字母缩写行业内天天喊，可真的懂其中门道的又有几个？比如切铝型材，你得用负前角的梯平齿，排屑槽必须深，不然铝屑瞬间糊住刃口，转眼就烧锯片。再比如切实木板，那必须左右齿交替，大前角，锋利到能削纸，可前角大到多少度？15度还是18度？我见过小厂给多片锯配15度的锯片，切硬杂木，一刀下去烟都冒出来了，齿尖退火发蓝。这哪是锯木头，这是钻木取火。
💡 说到这，想起一个哭笑不得的事。去年有个客户非要订做一批‘通用锯片’，说什么都能切。我跟他说，万能就是万万不能。他非不信，结果回去切了三合板又切亚克力，没出三天打电话过来喊救命——亚克力切出来全是熔边。我还能说什么呢？专业的事，非得用专业的片。没有那个度数的把握，别轻易搞跨界。
问：锯片为什么要修磨？直接换新的不行吗？
问得特别好。这是典型的‘有钱任性’思维。一个合格的硬质合金锯片，正常情况下可以修磨5到8次，每次修磨成本大约是新片的20%。你说换新的？可以啊，如果你用的是那种三十块钱一片的劣质片，那当然不用修磨——因为它根本没法磨。那种锯片的合金齿就是一层铁皮上压了个合金颗粒，一磨就掉。但如果你用的是有300mm以上外径、做精密裁板用的正品片，一片上千块，你舍得扔？而且，修磨不是随便找个砂轮机蹭两下。你得用全自动刃磨机，金刚石砂轮，同时确保左右齿的对称度在0.02毫米以内。磨完还得做动平衡。
❗很多小作坊会收旧锯片，磨得奇形怪状又低价卖出去，那玩意儿装上去噪声大得吓人，振动大到能把主轴轴承晃出内伤。这种‘翻新片’，我劝你碰都别碰。
涂层与润滑——被忽略的寿命密码
你注意过没有，有些锯片表面会发黄或者发紫，有的则是暗银色。那不是生锈，也不是为了好看。那是物理涂层。氮化钛（TiN）、氮化铬（CrN）或者复合涂层，能让锯片寿命提高30%到50%，尤其是在切人造板、中密度板这种高胶合量的材料时，涂层能降低摩擦，防止树脂黏附。可悲的是，很多操作工压根没这个概念，拿个带涂层的锯片直接干切不锈钢，瞬间涂层剥落，然后就来骂卖锯片的是骗子。这锅背得实在冤。涂层不是金钟罩，它是针对特定场景的增强手段。干切金属你得用冷却液，就得用带内冷孔的锯片，涂层的种类也不一样。
💡 再说润滑。锯片切铝，得用专门的铝合金切削液，切实木就用蓖麻油类的微量润滑。我见过一个厂，用废机油当润滑剂切铝板，结果机油在高温下碳化，死死糊在锯齿上，锯片原地报废。你能说啥？土办法有土代价。

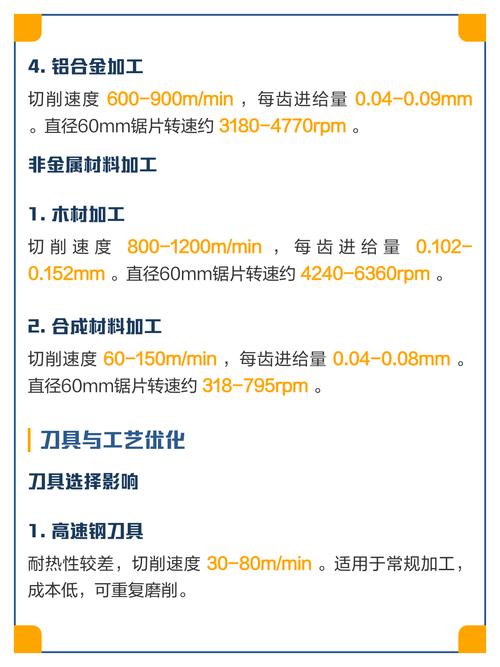

问：锯片转速和进给速度怎么配合才不伤片？
这是核心参数匹配的问题，但偏偏也是现场最容易出幺蛾子的地方。简单讲，每一片锯片都有一个最佳切削线速度范围。比如硬质合金锯片切软木，线速度应在60到90米每秒；切硬木要降到50到70；切铝板甚至要低到30到50。而进给速度呢，得看每齿进给量。细齿开料，每齿进给0.1到0.2毫米；粗齿破板，可以给到0.3甚至更高。一旦你违反了这个匹配，要么就是锯齿冲击过大，崩刃、断齿；要么就是摩擦过热，合金软化，快速磨损。
现场最怕什么？操作工图快，偷偷把变频器频率往上调了两档，然后锯片冒烟了，他还一脸茫然。其实，振动和声音是最好的预警。正常切割时声音是均匀的‘沙沙’声，一旦出现尖锐啸叫或者周期性‘轰轰’声，赶紧停机检查。那不是正常声音，那是设备在惨叫。
不过话说回来，很多国产经济型设备自身主轴跳动就大，锯片装上去静态偏摆就超过0.1毫米，这种情况下谈最佳转速，完全是纸上谈兵。所以，有时真不是锯片的错，是整条线的刚性欠了债。但这笔账往往算在锯片头上，锯片冤不冤？
✅ 我的建议是：拿到一片新锯片，先用测速仪确认设备实际的转速，然后用游标卡尺量夹紧法兰盘的跳动，确保在0.03毫米内。再根据材料厚度和锯片齿数，反推进给速度。刚开始慢一点，听声音，看锯末形态。锯末是片状碎屑而不是粉状，说明进给合理；如果出粉了，那就是在磨，不是在切。
最后再说个容易被忽视的点：锯片的存放。横着摞五片，压一个月，最底下那片大概率就变形了。要竖着挂，温度湿度不能剧烈变化，不然基体内部应力释放不均匀，你装上就是偏摆。很多‘莫名其妙’的锯片问题，追到最后都是存放不当这个不起眼的原因。你看，从材料到齿形，从涂层到转速，从修磨到存放，一个锯片要伺候好，没点硬核知识，还真玩不转。
