你问我丝锥是什么？——磨得锃亮的一根螺纹刀，硬得要命，脆起来也真要命。上周三，我盯了整整两年的项目，就差一个 M6 的盲孔。深度 15 毫米。手一抖，嘎嘣。你听过丝锥断在铝件里的声音吗？不是金属脆响，是那种闷闷的、带着颤的“啪”。像一脚踩碎干枯的蝉蜕。
我当场就想，这批活又他妈要报废了。
别被“高速钢”三个字忽悠瘸了
说实话，丝锥材料这个坑，我踩过不止一次。现在还有人拿着普通高速钢丝锥去攻钛合金，攻一个废一个。不是说完全不行，是你能保证润滑条件恒定吗？你手稳到能感知那零点几牛米的扭矩变化吗？不能的话——老老实实上粉末冶金高速钢，或者直接硬质合金。粉末冶金的韧性吊打普通高速钢，硬质合金更不用提，但那玩意儿脆，震一下就崩刃。所以，大多数车间最常用的还是含钴高速钢丝锥，M35、M42 的，钴含量 5% 到 8%，红硬性上去了，价格也还算良心。
有一回，一个刚入行的小伙子指着货架上的镀钛丝锥问我：“这金灿灿的是不是更高级？” 我叹了口气。涂层这东西，TiN、TiCN、TiAlN……不是颜色越亮越好。TiN 抗粘结确实不错，适合普通钢和铸铁，但速度一高就不行了；TiCN 硬度高，对付高强度钢有奇效；TiAlN 耐高温，干切或者微量润滑时是首选。可你要是拿来攻不锈钢——尤其是 304——涂层再好也架不住加工硬化，丝锥刃口在孔里反复挤压，那层薄薄的氧化膜一旦被刮掉就瞬间冷焊。啪。
问了无数遍的问题：到底用几槽的丝锥？
问：直槽丝锥、螺旋槽丝锥、螺尖丝锥，这三者到底怎么选？
答：看你是盲孔还是通孔，看切屑往哪排。直槽嘛，便宜，通用性最强，但那是对于通孔或者短屑材料。铝、铜这类粘乎乎的，直槽排屑不行，缠在丝锥上就能把牙啃掉。螺旋槽——记住是右旋右切，屑是往后翻出来的，专治盲孔，但槽深了强度就差，小直径丝锥别选大螺旋角，不然扭断没商量。螺尖丝锥呢，也叫先端丝锥，刃口有个倾斜的槽，切屑往前推，直接从孔前端排出，通孔攻丝神器，效率高，寿命长。我个人的喜好：M6 以下盲孔一律螺旋槽，M8 以上通孔果断螺尖，直槽？给铸铁和短屑钢预备的，偶尔当个替补。
问：攻丝时切削液到底重要到什么程度？用水溶性还是纯油性？

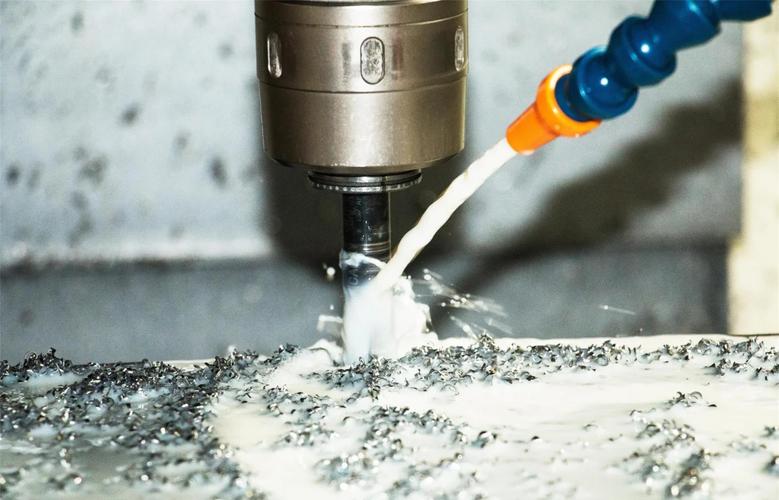

答：重要到可以让你丝锥寿命翻几倍——或者让它直接殉职。别信那些“干攻也能行”的鬼话，那是特定条件下。你攻个铝件干切试试？积屑瘤长得比青春痘还快。基本原则：钢件、不锈钢，毫不犹豫上极压切削油，含硫含磷那种，哪怕气味熏人，它能在高温下形成硫化铁润滑膜，保护刃口。铝合金和铜合金，用水溶性乳化液就行，重点在冷却，因为铝容易热胀，孔一缩就把丝锥抱死了。特别注意钛合金和镍基合金——必须用专门的氯化石蜡基切削油，普通油根本扛不住那个摩擦热，丝锥刃口瞬间退火。
底孔打错了，后面全是学费
很多人以为丝锥断了就是丝锥的问题。天真。十次断锥，至少五次是因为底孔直径不对或者底孔垂直度跑偏。一般人翻手册只记螺纹公称直径减螺距，那只是理论值。你得考虑材料：脆性材料底孔稍微大一点没事，但韧性材料，底孔一大，螺纹牙高不够，脱扣；底孔一小，攻丝扭矩暴增——断。我拆过一个模具，里面 M12 的孔，设计图纸标底孔 Φ10.3，结果工人拿了把 Φ10.0 钻头就干，12.9 级高强螺栓拧进去就滑丝了。最后全用电火花打掉重来，废了一整个镶块。
底孔深度也一样要命。盲孔攻丝，丝锥前端的引导锥长度必须算进去，不然丝锥到底还在进给，要么别断，要么把孔底顶穿。我用的笨办法：底孔深度 = 螺纹有效深度 + 丝锥切削锥长度 + 2～3 个螺距的余量。别笑，有时候笨办法最保命。
哦，对了——挤压丝锥是个异类。它没有切削刃，靠挤压材料塑性变形形成螺纹，底孔必须比切削丝锥大，否则挤压力巨大，丝锥直接胀断在孔里。但挤压丝锥攻出来的螺纹表面光洁度高得一批，强度也好，尤其适合铝合金和铜合金，内螺纹疲劳寿命能提高不少。可惜，它对付不了脆性材料，灰铸铁一挤就碎。
我们车间有台老式摇臂钻，主轴没抱死功能，全靠手感。有个老师傅，人称“人肉扭矩表”，他攻丝前必用螺纹塞规试底孔，再用丝锥扳手手工攻入两圈，感觉对了才上机器。这种经验，现在数控机床操作工有几个懂？
说到这儿，想起来一件事儿。去年帮一个初创的医疗器械厂调试一台国产加工中心，程序是他们自己编的，刚性攻丝，结果 M4 的牙三天坏了两支丝锥。我一看他们的加工程序——进给率和主轴转速根本不匹配，一算，实际进给比理论大了快 5%。也就是说，丝锥被硬生生“推”进孔里，每转一圈多挤进去几十微米，不崩才怪。刚性攻丝最核心的是什么？不是刀具，是同步误差。主轴编码器反馈跟进给轴伺服响应之间的延迟，只要超过丝锥弹性变形极限，刃口就瞬间崩碎。当时我让他们把进给率调低 2%，加了段 M29 刚性攻丝指令前的暂停检查，问题迎刃而解。
💡 一个小建议：如果你在加工中心上批量攻丝，务必看一眼丝锥夹头——别用那种死硬的弹簧夹头，用带微补偿的同步攻丝刀柄，里面的弹性元件能吸收轴向微小误差，保护丝锥。贵是贵点，但比起断一把丝锥再电火花清残料的人工成本，划算太多了。
最后聊点玄学的。为什么同批次的丝锥，有的一口气攻两千个孔，有的十个孔就下岗？除了材料批次波动，刃口钝化处理是看不见的手。新丝锥刃口太锋利，反而容易微崩，适度钝化形成的负倒棱能加强刃口强度，尤其对涂层丝锥，涂层附着力会更好。有些大品牌，比如 OSG、YAMAWA，这方面做得极其稳定，价格当然也让人肉疼。但我见过太多号称“对标进口”的廉价丝锥，刃口放大镜下看都是锯齿状的，涂层一碰就掉。哎……省小钱吃大亏。
说实话，干了这些年，我对丝锥又爱又恨。爱它一根细细的杆子能在实心金属里旋出精准螺纹的奇妙，恨它脾气无常，总是在最紧张的时刻让你下不来台。你对待它得像对待一个手艺活——而不是粗暴的拧铁。选对类型、算准底孔、用好油、检查设备同步——这些不起眼的细节，才是丝锥长命的真正秘密。下次再有人跟你大谈“干就完了”，你把这篇文章甩给他。❗
