上周车间里那批 TC4 钛合金件，差点把我整崩溃。新换的刀片，车了不到 30 分钟，后刀面磨损直接超 0.3mm，崩刃、积屑瘤一个没落下。明明参数没变，怎么跟上一批刀片差那么多？后来才反应过来——涂层选错了。TiAlN 涂层在高温下确实猛，但钛合金导热率低得发指，切削区温度能飚到 1000°C，普通 TiAlN 根本扛不住持续高温氧化，反而加剧了扩散磨损。得，又交了一笔学费。
涂层：不只是噱头，是真能救命
工业刀具的涂层这几年发展快得吓人。说实话，五年前我们还觉得 PVD 涂层够用了，现在？没个 AlCrN 或 AlTiN 都不好意思说自己在啃高温合金。不过话说回来，涂层不是越贵越好。那个被吹上天的 CVD 金刚石涂层，车铝合金确实爽，但碰上铁基材料直接完蛋——金刚石跟铁在高温下会石墨化，刀尖瞬间变铅笔头。❗️ 选涂层一定得看工件材料：
- 钛合金、高温合金：优先 AlTiN 或 AlCrN，高温下能生成致密氧化铝膜，隔热又耐磨。
- 不锈钢：考虑 TiCN 基涂层，抗粘结性好，切屑不缠刀。
- 铝合金：无涂层硬质合金或 DLC 涂层，避免积屑瘤，表面光洁度直接上一个台阶。
但注意！涂层厚度不是越厚越好——太厚了刃口钝化，切削力飙升，钛合金薄壁件直接给你震出颤纹。我吃过这亏。上次贪图某品牌“超厚涂层”，结果加工中心直接报警，主轴负载超标。后来拿显微镜看，刃口半径都磨圆了……
基体与几何：容易被忽视的细节

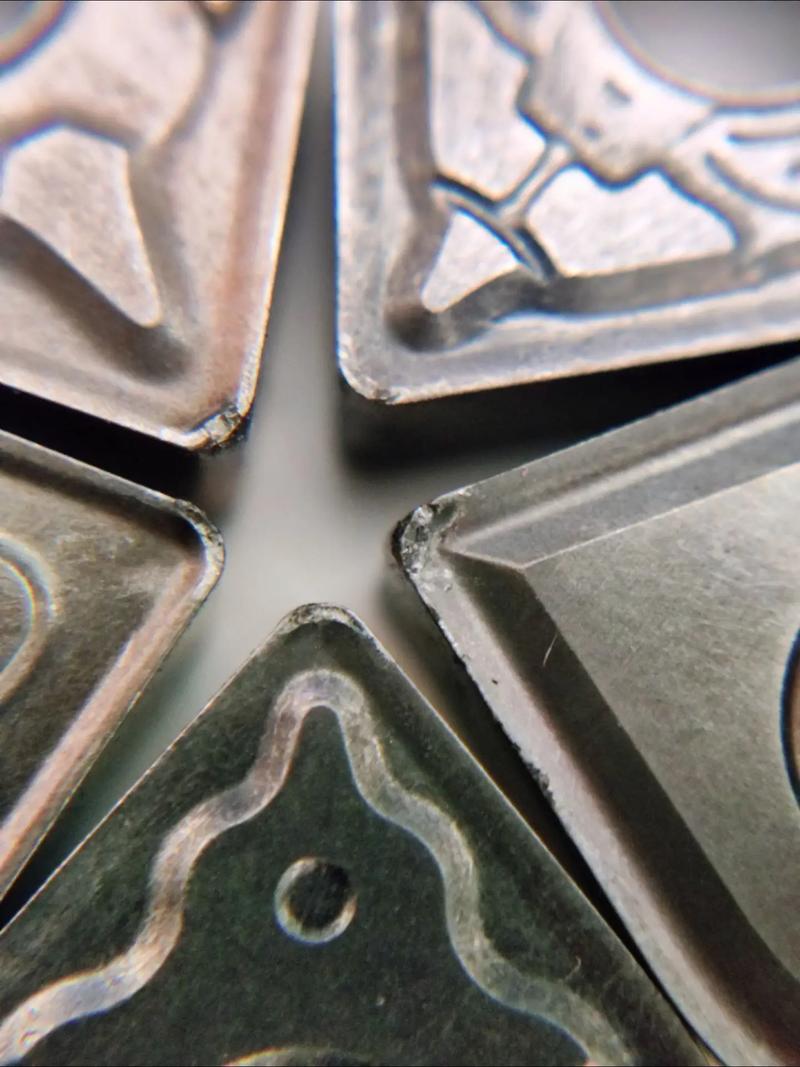

刀片基体也讲究。钛合金加工要用 细晶粒硬质合金，含钴量偏低些，高温硬度保持性好。有一次图便宜买了国产普通牌号，结果车到一半刀尖直接塑性变形，拆下来一看，刀刃都塌了。💡 教训：难加工材料绝不能省刀片钱，一个工件报废的成本够买半盒刀片了。
槽形设计更是微妙。大前角、锋利刃口能减小切削力，但强度差，容易崩刃；负前角强度高，可切削力大了容易振刀。我们试过某进口品牌的“鹰嘴槽形”，专门针对钛合金，前角带着波浪形断屑槽——说实话，一开始觉得花里胡哨，结果效果出奇好，切屑顺滑得像刨花，切削温度还降了 10%。不过，这种槽形对装刀精度要求高，中心高差 0.05mm 就可能失效。
问：为什么我车钛合金时刀片总在切入切出处崩刃？
答：大概率是切入冲击或切出时的毛刺刮削。钛合金弹性模量低，切出时工件回弹，容易刮到后刀面。可以试试 增大刀尖圆弧半径，或采用 斜角切入，避免突然冲击。另外，检查一下系统刚性——机床主轴间隙大了，再好的刀片也扛不住微振。
问：干式切削还是湿式切削？我老纠结这个。
答：钛合金强烈推荐 高压内冷，至少 70 bar。干切基本是给刀片送死。高压冷却液能精准穿透切削区，把热量带走，还能冲断切屑。我们用的 150 bar 内冷，刀片寿命直接翻倍。没条件上高压？那好歹用大流量传统冷却，从刀尖上方浇注，别从侧面喷，那等于没淋到。
最新的“黑科技”：已不是实验室玩具
最近两年，刀具圈有些技术开始落地了。比如 激光织构刀面，在涂层表面用飞秒激光打出微米级凹坑，能储存微量润滑液，改变摩擦状态。我们拿到的样片测试，干切 304 不锈钢，寿命竟然提升了 30%。还有 纳米多层涂层，几百层交替镀 TiN 和 AlN，硬度逼近立方氮化硼，韧性还好。就是贵，一片刀片顶我一天工资。
另一个趋势是 智能刀柄。去年展会看到一家德国厂，刀柄里嵌了传感器，实时监测振动和切削力，蓝牙传手机。开始觉得是噱头，试用后还真能预警崩刃——波动幅度突然增大时马上停机，避免工件报废。对于无人值守加工，这东西可能是未来标配。
不过也别迷信高科技。很多时候，基本功扎实比啥都强。参数选对、冷却到位、刀路优化，便宜的工业刀具照样干出漂亮活。我们车间那个老师傅，用普通国产刀片车高温合金，靠听声音就能调参数，寿命比我用外国涂层刀片还长——他说“刀是死的，人是活的”，这话我服。
最后吐个槽：现在卖刀片的天天喊“整体解决方案”，动不动就要给我们做全方案优化。可我们小厂哪用得着那么复杂？就告诉我 45 号钢用什么牌号、钝圆还是锋利、线速度多少、冷却要不要用——完事儿。别整那些几百页的报告，看得头疼。工业刀具这东西，最终还得回归实用。
