你见过电阻率18.2兆欧·厘米的水吗？那玩意儿简直不像水——像某种高纯度的液体介质。上个月在南京一家12英寸晶圆厂，我盯着抛光硅片在超纯水里流转，突然意识到，这东西才是芯片制造真正的“沉默杀手”。稍有差池，整批产品报废。
说实话，很多外行把超纯水当成过滤比较干净的自来水。天大的误解！常规自来水电导率约500微西/厘米，而半导体级超纯水要求小于0.055微西/厘米，相当于把一根头发丝粗细的杂质分散到整个西湖里——还不许有活细菌、不许有热原、颗粒物必须控制在每毫升50个以下（0.1微米以上）。简直变态。
我在苏州一家美资设备商那里，见过一套UPW系统：预处理+双级反渗透+EDI+抛光混床+超滤+紫外线杀菌+真空脱气，最后用0.04微米终端滤芯堵住所有侥幸。那套设备占地不下三百平方，管道清一色的PVDF（聚偏氟乙烯）——你知道为什么不用不锈钢吗？怕金属离子析出。整个系统得做钝化处理，还得用去离子水连续冲洗几十小时，直到TOC（总有机碳）降到1ppb以下才算及格。💡
水质不行，机台遭殃：光刻机的娇气病

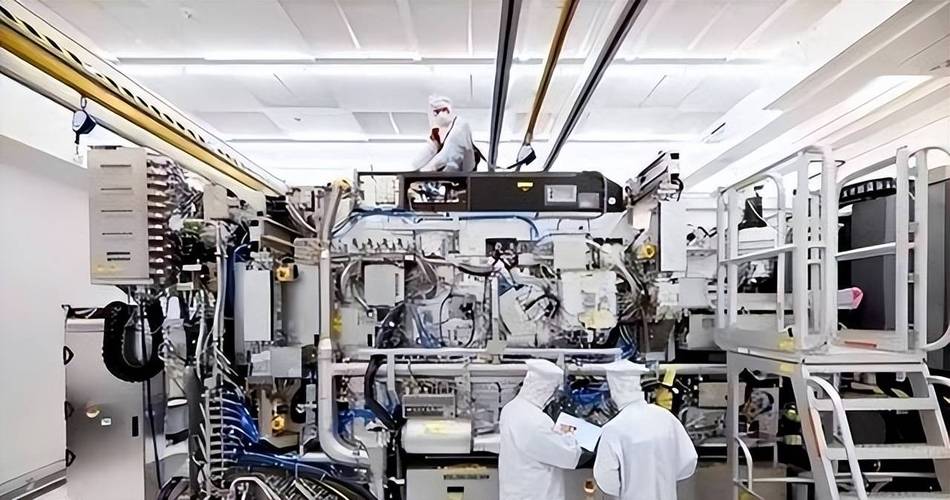

ASML的浸没式光刻机，每台每天用掉近百吨超纯水。不是用来喝的，是用来接触光刻胶的！水中的任何氨离子都会导致光刻胶图形塌陷，硅片上的离子残留会引发漏电。有次在合肥长鑫存储，一台机台突然出现成批的线条锯齿，工程师排查了三天，最后发现是UP水中有机碳波动了3ppb——就3ppb！整个厂务团队差点崩溃。

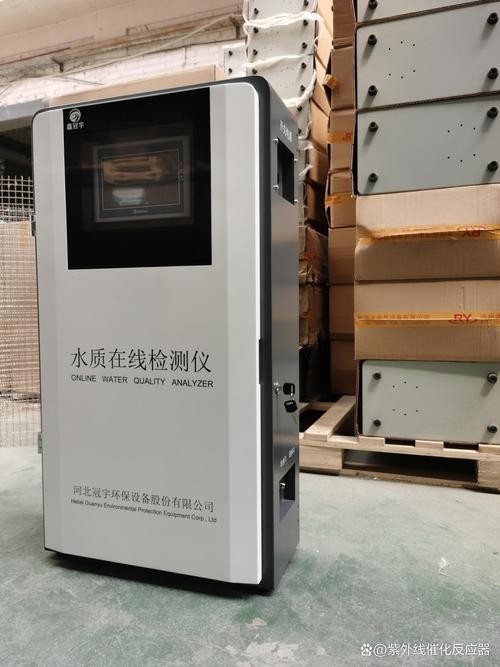

所以半导体厂对超纯水的监测，不是开玩笑的。在线仪表密密麻麻，电导率、溶解氧、二氧化硅、硼、颗粒度、TOC……每项指标都有硬性上限。尤其是硼，哪怕零点几个ppb，都会导致硅片表面掺杂异常。我这几年经手过的案例，十起良率问题，至少三起根源追到了水系统。❗
不只是芯片：制药、光伏、面板的渴求
制药行业的注射用水，跟半导体比还算“粗糙”。但在光伏电池片制造中，超纯水用来清洗硅片表面绒面，离子残留同样致命。面板厂制程如果用普通纯水，玻璃基板上静电多到吓人，传输滚轮几天就挂尘。我服务过的一家广州面板厂，升级了超纯水系统后，破片率直接降了40%——老板激动得差点要给我塞红包。
不过话说回来，每吨超纯水的制造成本约15-30元，耗时耗能。预处理阶段要加阻垢剂、还原剂、杀菌剂，还得注意控制微生物滋生。活性炭罐一不留神就成了细菌温床，反渗透膜生物污堵后压差飙升……运行维护简直是天天踩着地雷。
核心工艺：EDI vs 混床？一个必须较真的选择题

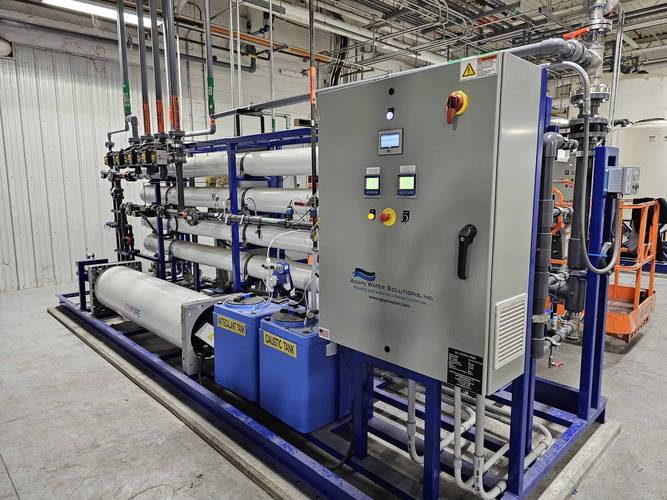

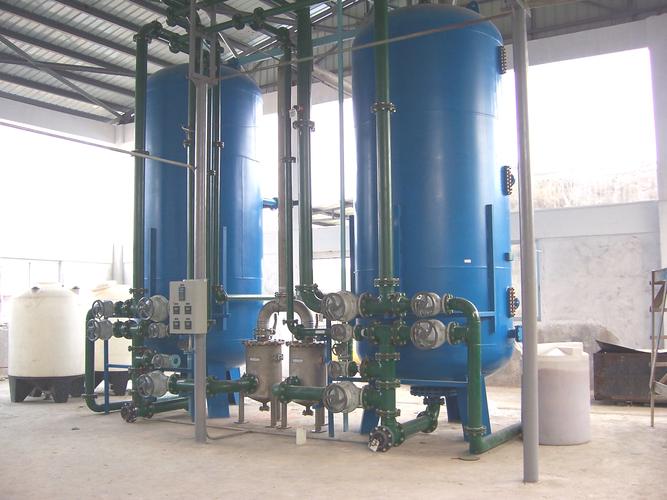

很多老厂还在用传统混床，树脂再生需要盐酸、烧碱，产生大量废液。现在新项目几乎全部转向连续电去离子（EDI），利用离子交换膜和电势差连续除盐，不用化学再生。但EDI出水水质稳定性对入口水电导率、流量、温度很敏感，操作弹性小。我见过一个操作工把进水压力调高了0.05MPa，结果出水电阻率直接从18.2掉到17.5，产线立刻报警。简直手不能抖。
那到底选EDI还是混床？——没有绝对标准。十年前的工厂喜欢混床+抛光混床的搭配，因为投资低；但当环保压力上来后，EDI的零酸碱消耗就成了优势。另外，混床树脂碎屑可能进入系统，污染后续超滤或用水点，所以有些光刻机厂商干脆在机台前端再加一级终端精滤器，双保险。
问：超纯水存放在什么材质的水箱里？会不会滋生细菌？
答：一般用氮封水箱，材质推荐PVDF或高纯聚乙烯，内壁要电解抛光。氮封是为了隔绝空气里的二氧化碳和灰尘。但即便这样，死水区还是有微生物风险，所以水系统末端永远带紫外线灯和过滤器循环处理，流速不能低于1.2米/秒，否则生物膜会形成。有些药厂甚至用臭氧消毒，但半导体厂忌讳臭氧残余——会氧化器件。
问：水质突然波动，最先检查哪里？
答：先调出在线仪表趋势图。八成原因是预处理失效：活性炭吸附饱和、保安过滤器穿滤、反渗透膜结垢或破损。如果是EDI产水波动，多半是进水电导率突增或膜堆堵了。最坑爹的一种情况是，取样口污染——有次客户发现硼超标，排查了整个系统，最后发现是取样瓶没冲洗干净，所有人傻眼。
国产替代的曙光与泥泞
过去超纯水设备几乎全被GE、Siemens、Veolia、Organo等外资垄断。近几年国内像莱特莱德、杭州水处理技术研究开发中心等企业有了起色，但核心膜元件、EDI模块还是依赖进口。尤其是抛光树脂，全球也就那么两三家能做，国内产品在交换容量、释放杂质的控制上还差口气。成都一家国产抛光树脂厂找我做过试验，运行两周后出水铁离子超标三倍，最后不得不换回罗门哈斯。那一刻真的感到无力。不过从0到1总是难的，给点时间吧。✅
有一种说法：半导体制造的极限，本质是水和化学品的极限。我觉得这话对了一半。水处理工程师常常被忽视，但他们的战场就在看不见的分子级别。每天盯着ppt、ppb打转，稍有松懈就翻车。我在朋友圈写过：“超纯水不是产品，是制造能力的镜子。”有朋友留言说我酸，可这就是事实啊。
这几年随着3nm、2nm芯片逐步量产，对超纯水的要求更是苛刻到反人类。颗粒控制从50纳米直径上探到10纳米，有机物检测从TOC进化到单个组分分析。有些厂已经开始试验“零死角”管道焊接技术，减少微生物藏身之处。看着那些年轻工程师趴在PVDF管道上拿内窥镜检查焊口，我总想起二十年前自己半夜在苏州河边调试混床的日子。技术永远在赶路，而水，永远在那里沉默地循环。💡
