上周二，车间那台老旧的冲压机又出了幺蛾子。固定模具用的螺栓松了，螺纹孔滑丝，整个下午全在抢修。老王头——我们那干了二十年的装配班长，叼着烟头冲我吼：“还拧什么螺丝！拿那管灰色的胶！”我递过去一管厌氧胶，他直接甩地上：“环氧！要环氧！高强度那个！”
这老家伙脾气臭，但手艺没得说。他管所有胶粘剂都叫“胶水”，可我要是真给他拿瓶结构AB胶当普通瞬干胶用，怕是会被敲脑袋。工业胶粘剂这行当，水真深。说实话，很多厂里的采购至今分不清丙烯酸和聚氨酯的区别，更别提什么固化机理、粘接强度了。选错一次，轻则停工，重则出安全事故——我们厂去年就有一批货，因为密封胶耐温不够，在集装箱里全散了架，赔了客户八万多。
说说我这些年踩过的坑，一些野路子经验。也许对新手有点用？
到底有多少种“工业胶水”？
你走进任何一家工业品市场，货架上的胶粘剂起码上百种。白乳胶、瞬干胶、厌氧胶、硅酮胶、环氧树脂胶、聚氨酯胶……光听名字就晕了。但真正在重工业和制造业里高频用的，其实就那几大类。我习惯按功能场景来分：
- 结构粘接：要承受大载荷，替代焊接、铆接的。首选环氧树脂，其次是改性丙烯酸（例如“甲基丙烯酸酯结构胶”）。我们冲压模具的镶件固定，现在基本全用环氧，耐冲击，能扛200°C瞬时高温。
- 平面密封：法兰面、变速箱盖、油底壳。厌氧胶是王道——涂上去在金属之间隔绝空气才固化，多余的不会干，不会堵油路。但前提是表面必须干净！有一次学徒直接用化油器清洗剂喷完还没干就涂厌氧胶，结果根本固不住。
- 螺纹锁固：防止振动松脱。最典型的厌氧型，有低、中、高强度之分。强烈建议买汉高的乐泰系列，虽然贵，但扭矩一致性绝了。国产某些牌子，标称高强度，实际扭力衰减一半，坑死。
- 柔性粘接/灌封：电路板防潮防震、连接器固定。PCB厂普遍用聚氨酯或有机硅胶。
千万别把电子行业的UV胶和工业现场用的搞混。UV胶需要紫外灯固化，车间里难得有那条件。另外瞬干胶（氰基丙烯酸酯）其实在工业里非常受限，它怕湿气怕冷热，只能用在对强度要求不高的小件临时固定上。我有次手欠，用502去粘一个振动盘上的小挡条，第二天就震掉了，差点卡料。
问：选胶的时候最容易被忽略的参数是什么？
问：翻了很多手册，感觉拉伸剪切强度的数据都差不多，那到底怎么看胶好不好？
答：看粘接面的实际工况！手册上的强度值是在标准铝试片、室温下测的，你粘的是铸铁？塑料？还是镀锌板？表面能完全不一样。更重要的三点：最大填充间隙——这点厌氧胶尤其敏感，间隙超过0.25mm强度就猛掉；工作温度范围——很多胶标注的耐温是“短时”数据，长期高温老化后脆得像饼干；还有耐介质性——粘接件接触的是油？切削液？酸碱？环氧怕有些酮类溶剂，聚氨酯不耐水长期浸泡，有机硅延展性好但怕汽油。我们一开始粘油泵的密封面，图便宜用普通硅酮胶，结果泡了三个月全胀开了，最后换耐油氟硅胶才搞定。成本直接翻三倍，但没办法。
还有一点，固化时间！车间不是实验室，你能等24小时固化？生产节奏根本不允许。所以很多时候会牺牲一点最终强度，选择快固化的丙烯酸结构胶，十分钟就能初步定型。
问：厌氧胶和环氧树脂胶，什么时候用哪个？
问：我看两种都是“结构胶”，但厌氧胶流动性好很多，是不是能代替环氧？
答：绝对不能混。厌氧胶最大的特点是只在金属隔离空气后才固化，所以它只适用于金属件之间的填充和锁固。螺纹密封、圆柱固持、平面密封——这些都是它的天下。但厌氧胶脆，固化后几乎没有弹性，冲击振动时间久了可能断裂。环氧树脂才是真正承力用的，可以填充大间隙，韧性可调，还能粘非金属。比如我们模具行业，硬质合金冲头粘在钢板上，唯有用环氧加玻璃球微珠控制胶层厚度，才能承受巨大剪切力。曾经有工程师试图用高强度厌氧胶粘两个平面滑块，觉得操作简单。结果冲了不到两千次，胶层就崩碎了。血的教训。

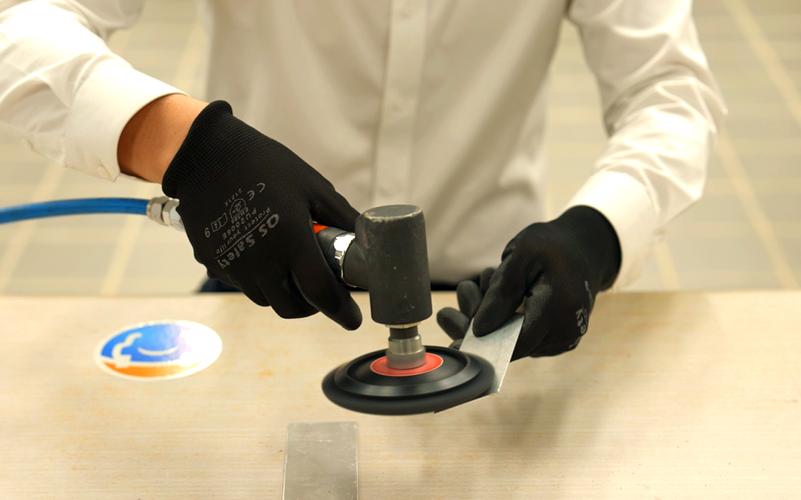

说到表面处理，这真算一块心病。好多师傅根本不当回事，直接拿抹布擦擦就涂胶。可油污、铁锈、氧化层……都会形成薄弱界面层。标准的工艺：先用丙酮或专用清洗剂去油，再用打磨或喷砂粗化，最后再用干净布蘸异丙醇擦拭。有条件的话，火焰处理或等离子处理塑料表面，粘结强度能翻倍。我们以前粘PP材料，怎么都粘不住，后来用了等离子处理机那种手持的，瞬间表面能达到60达因以上，胶水铺展得跟镜面似的。价格是不便宜，但比起返工的费用，值。
还有储存条件。环氧胶怕潮，聚氨酯怕湿气固化，厌氧胶怕高温和氧气。很多厂库房夏天四十几度，胶水全报废了。我们特别备了个防爆冰箱，专存那些低温固化的环氧，虽然被安环部天天唠叨。
工业胶粘剂发展到今天，选型早就是一项系统工程了。不夸张，从设计夹具的微小角度、到胶枪滴头的直径，都能影响最终成败。但有一点不会错：先理解你的粘接对象，再根据真实工况去匹配胶的性能，而不是反过来背参数表。老王头有句糙话：“别看广告，看疗效。沾不牢就换个路子，没准酸洗一下就行了。”虽然违反标准流程，但往往管用。这大概就是实战经验的价值吧。
