密封胶可不是”胶水”

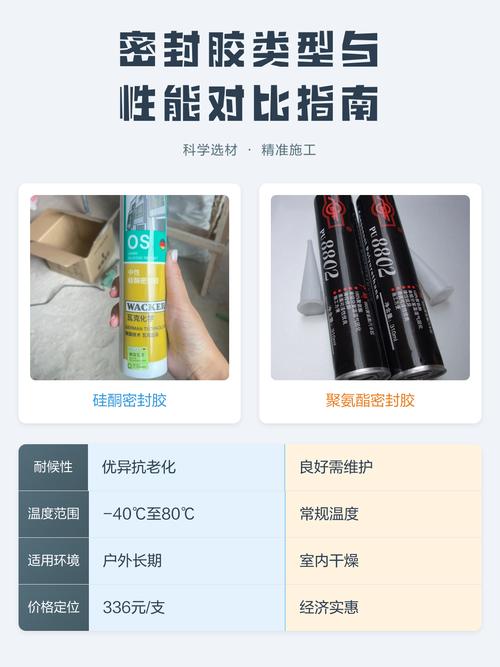

很多人到五金市场，张口就要”密封胶”，可这仨字涵盖的东西太多了。硅酮的、聚氨酯的、厌氧的、丁基的……每一种脾气都不一样。你让一个耐油的厌氧胶去填户外伸缩缝，那不等着开裂吗？硅酮密封胶，最常见，弹性好，耐候性强，但怕油、粘接力也一般。你要是用在发动机油底壳，等着漏吧！不过用在建筑幕墙，那真是一把好手。💡
聚氨酯密封胶就硬气多了，粘得牢、抗撕裂，还耐油，可是固化时候怕水，而且味道那个冲……现在不都讲环保吗，低VOC的聚氨酯胶越来越主流了，我们厂去年切的全是这种，虽然贵点，但工人不抱怨头疼了。✅
问：我们设备上既有金属法兰，又有塑料壳体，能用同一种胶吗？
答：千万别！金属和塑料的热膨胀系数差老鼻子了。你得选那种柔韧性好、能吸收位移的密封胶，比如改性的硅烷密封胶，粘塑料一绝，还不腐蚀金属。我见过一哥们给汽车大灯密封，用普通硅酮胶，一年后全裂了，返工赔死。💸
再说厌氧胶，这玩意儿专治螺纹松动，涂在螺栓上，拧进去没空气就固化了，防松效果杠杠的。但记住，间隙不能太大，超过0.25mm就歇菜。有一次装配液压阀块，用的是老型号厌氧胶，结果油路里有细微渗漏，查了三天才发现是胶没填满间隙——新出的高粘度厌氧胶能填充到0.5mm，早换就好了。😡
血泪教训：选错密封胶，多掏了20万

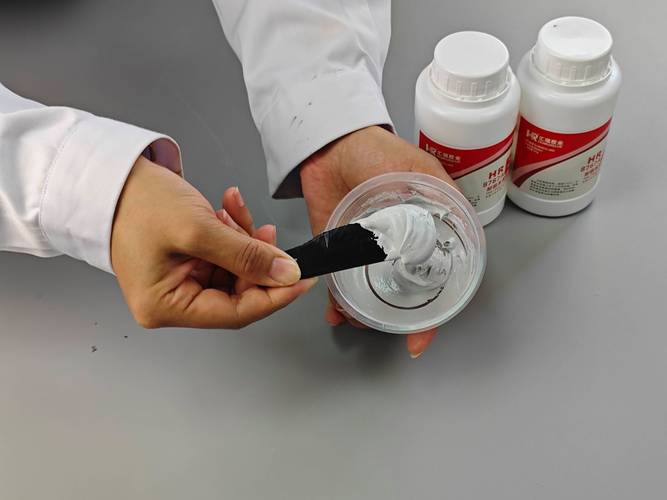

那是五年前，给一个污水处理厂做搅拌机密封，介质带弱酸，温度也就60度。图省钱，用了普通丁基密封胶。头三个月挺好，后面就鼓泡、脱胶，污水渗进减速机，齿轮全锈了。整台设备返厂大修，运费加工时，20万打了水漂。从此我记住了：化学介质环境的密封，先做相容性测试，别信宣传册上的耐腐蚀表格。❗现在我都让采购先找供应商要耐化学品清单，自个儿再拿胶样泡介质里，加热老化几天看变化。麻烦是麻烦，但踏实。对了，最近环保查得严，很多厂改用水性密封胶了，虽然干得慢，但无毒无味，劳动保护省了好多事，也算趋势吧。
问：总觉得密封胶干得慢，我偷偷加了点固化剂，行不？
答：别作死！单组分密封胶靠湿气固化，你加那玩意儿直接打破配方平衡。可能表面干了，里面永远软着，或者内应力大，自己就开裂。真想快干，要么换双组分，要么提高环境温湿度——温度25℃，湿度50%以上，固化最稳。我们冬天没暖气，都用加湿器对着胶缝吹，土办法但管用。
施工那点事儿：一不留神就白干
胶选对了，涂不好也完蛋。常见毛病：不打底涂、不清理表面、胶层太厚或太薄。金属面有油污，什么胶都粘不住。我让工人必须用丙酮擦两遍，再用干净布收尾，别省那几分钟。还有，涂抹后必须压平，把气泡赶出来，不然固化后全是小孔，等于白密封。胶层厚度也有讲究。厌氧胶薄了粘不住，厚了浪费；硅酮胶一般为胶缝宽度的一半左右，太厚影响固化速度，深层可能永远不干。对了，有些胶能翻新——无底涂粘接力强的密封胶，对旧密封残渣容忍度高，检修时省大事了。💡
最后唠几句。密封胶这东西，三分材料七分施工，但材料本身的三分不能打折扣。别光盯着价格，算算万一泄漏造成的停工损失，你就知道该怎么选了。现在市面上还有什么智能密封胶——带遇水膨胀、自修复功能的，虽然贵，但用在关键部位，值。时代在变，咱们也得跟上，对吧？
这些年攒的教训，能救一个算一个。要是你也在选胶的路上一头雾水，记住：先看工况，再比特性，最后盯施工。没了。
