干了二十年机械，说实话，弹簧这玩意儿——太小了，对吧？很多工程师压根不当回事。直到它崩了，整台设备趴窝。那时候才翻手册，晚了。
我至今记得那个闷热的下午，产线突然停机。拆开看，一个压缩弹簧碎成几段。领导站在旁边，脸比弹簧钢还青。那是个重要的安全阀弹簧。后来分析，材料没问题，是喷丸处理不当引入了表面微裂纹。手册里轻飘飘一句话：“喷丸可提高疲劳寿命”，可具体参数呢？丸粒尺寸、覆盖率、强度——没人在意。哼。
选材：你以为的合金钢未必是真合金钢
工业弹簧常用的材料，碳素弹簧钢丝SWPB、琴钢丝、合金弹簧钢60Si2MnA，还有不锈钢304、316、17-7PH，高温合金Inconel X-750。但你知道市场上多少号称“进口琴钢丝”其实是国产料吗？我遇到过。一测弹性极限，差一大截。弹簧刚度偏差30%。找供应商理论，他说：“价格在这儿啊。”……气得肝疼。
所以，⚠️ 材料验证不要只看牌号。要实测抗拉强度和扭转试验。尤其航天、核电领域，必须追溯炉号。血泪教训。
还有弹簧的旋绕比（弹簧指数），选材时就要考虑。小旋绕比（C<5）制造困难，大旋绕比（C>12）容易扭折。设计书上只给范围，可实际工况，比如频率高的阀门弹簧，C值选高了，振动失稳，直接断裂。我有次把C取到14，想着省材料。结果……不提了。
制造工艺：冷卷还是热卷？喷丸不是万能

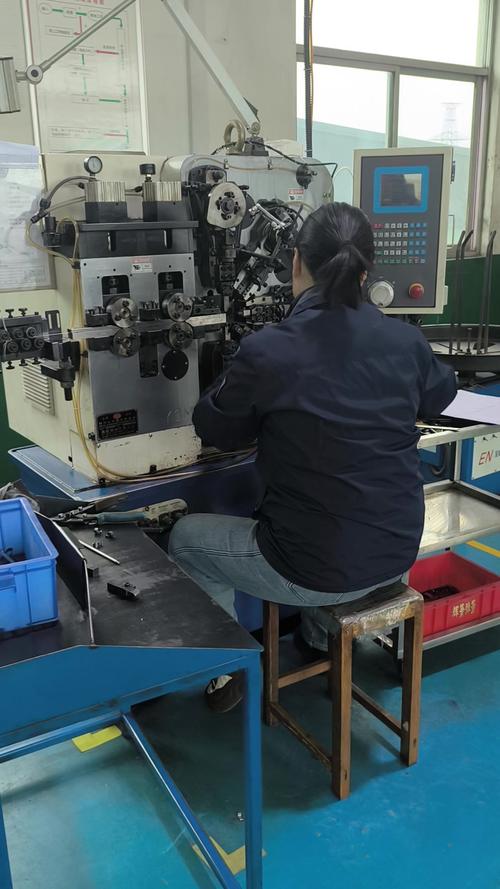

弹簧制造简单？冷卷适用于线径≤14mm，热卷用于粗线径。但是！应力松弛问题很多人忽视。尤其是热卷弹簧，卷后热处理不到位，残余应力导致长期使用后自由长度缩短，刚度变化。去年某铁路机车弹簧批量召回，就是热处理炉温均匀性差。
喷丸强化能提高疲劳寿命30%~80%，但前提是参数精准。丸粒材质、速度、覆盖率、角度。我用过一种双相不锈钢弹簧，喷丸后反而出现点蚀，因为丸粒含铁污染了表面。在氯离子环境，没几天就应力腐蚀了。❗ 细节决定生死。
还有强压处理（立定处理），对压缩弹簧施加超过弹性极限的压力，产生残余变形和有益残余应力。但过处理会让弹簧塑性失稳。工艺窗口极窄。
问：为什么有些弹簧出厂检测合格，装机没多久就焉了？
答：多半是应力松弛或氢脆。应力松弛常因为去应力退火不充分；氢脆则来自电镀或酸洗过程，氢原子渗入晶格，材料变脆。尤其高强度钢敏感。一旦断裂，断口呈冰糖状沿晶形貌。解决方法：镀后尽快去氢处理（190~210℃烘烤至少4小时）。我见过螺栓弹簧组合件，镀锌后没去氢，扭矩扳手一拧就断。供应商还狡辩。直接换掉。
问：工业弹簧的疲劳寿命怎么估算？靠S-N曲线吗？
答：S-N曲线是基础，但实际弹簧受多轴应力、表面质量、尺寸效应影响。一般用Goodman准则修正平均应力，再考虑应力集中系数。有限元分析可以模拟，但边界条件设定要求经验。我的做法：先用理论计算，再取2~3倍安全系数，最后做台架疲劳试验验证。不要迷信仿真。真机验证才是王道。曾经有一个新弹簧开发，仿真过了，试验500万次没断。结果客户装机用了8个月断了。查下来，是共振引起的二次应力。仿真根本没考虑系统频率。教训啊。
应用场景：从汽车悬架到精密仪器，弹簧无处不在
汽车悬架螺旋弹簧，铁路转向架弹簧，电梯缓冲弹簧，离合器膜片弹簧，发动机气门弹簧……每个领域都有特殊要求。气门弹簧要承受高频交变载荷，要求极高的疲劳强度和抗松弛性；悬架弹簧注重抗腐蚀疲劳，通常涂装或磷化处理。最近电车兴起，空气弹簧和螺旋弹簧组合，但工业弹簧需求不减。
我参与过某型号直升机起落架弹簧国产化，材料是相当于AISI 6150的合金钢。一开始用国内料，疲劳寿命只有设计要求60%。后来调整回火温度，增加涡流探伤剔除表面缺陷，才达标。难。航空航天弹簧每根都要磁粉探伤或荧光渗透检测，成本极高。
对了，还有记忆合金弹簧，NiTi形状记忆合金，用在医疗支架或温控阀。温度变化时弹簧伸长或缩短。贵得离谱，但值。
检验与失效分析：别等断了才后悔
弹簧常规检验：尺寸、刚度（负荷-变形关系）、永久变形、疲劳试验。但金相分析也要做。脱碳层深度，夹杂物级别。热处理不当导致的铁素体沿晶界析出、马氏体粗大。常见失效模式：疲劳断裂占90%以上，其次应力腐蚀、腐蚀疲劳、氢致延迟断裂。
分析断口要用体视显微镜和扫描电镜。疲劳源、扩展区、瞬断区特征不同。如果你发现疲劳源是表面缺陷（折叠、划伤、腐蚀坑），赶紧查制造和储运。如果是内部夹杂，查材料冶炼。我有次在断口源发现铝酸钙夹杂，钢厂认了赔，可停工损失谁补？

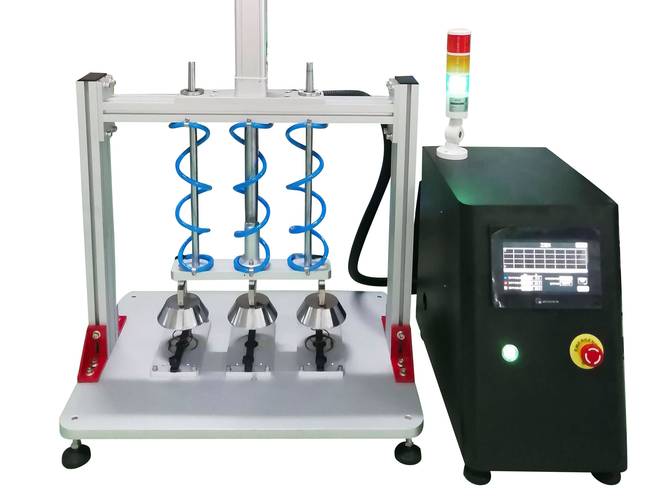

💡 建议每批次弹簧保留几件做定期疲劳测试，尤其是关键用途。数据积累多了，就能预测寿命。不然，就是盲人摸象。
最后，弹簧虽小，学问很大。别瞧不起它。它要是闹脾气，整个机器都得宕。二十年踩坑无数，分享这些，希望年轻工程师少走弯路。
