上周三晚班，我在车间蹲了俩小时，就盯着那台刚换了刀的立式加工中心。
转数1200，进给800，冷却液呲得铝屑乱飞——哦不对，今天干的是TC4钛合金，得把转数压到400，不然刀头瞬间就烧红。
旁边的学徒小周凑过来，指着刀盘上那片亮银色的小片问：”这玩意儿比我指甲盖大不了多少，凭啥卖我半个月工资？”
你以为的”切菜的刀”，根本不是一回事
别拿家里切菜的菜刀跟它比。家里的菜刀，切个土豆，刀刃卷点边都不耽误用。工业刀具不一样——上次我碰见过一次，刀头崩了个0.02毫米的小缺口，整批120个航空铝合金零件，全因为表面粗糙度超差报废，算下来小两万块的料，直接进了废料桶。
很多人对它的第一印象是”硬”，其实这只是最基础的入门要求。现在车间常用的刀头，大多是硬质合金基体，硬度能到HV1800以上，是普通高速钢的三倍。更讲究的会在基体表面镀上几微米厚的碳化钛、氧化铝涂层，就像给薄刃穿了层防磨的铠甲。
你别嫌这层涂层薄，上次我们做对比测试，同参数下，带涂层的刀干钛合金的寿命是没涂层的3.7倍，这个数我记了快三年——毕竟当时为了等测试结果，我在车间蹲了整整一天，连晚饭都是在机床边啃的包子。
最容易踩的坑，从来不是”够不够硬”
我刚入行那会，总觉得刀越硬越好用，直到那次差点被飞出去的刀头砸中安全帽。
当时图省事，把干6061铝的旧刀拆下来，往304不锈钢工件上怼。本来想着这刀硬得能划玻璃，切个不锈钢还不是手到擒来？结果呢？转数刚爬到300，”啪”的一声，半片刀头直接飞出去，擦着安全帽的边砸在旁边的防护板上。现在想起来还后背发凉。

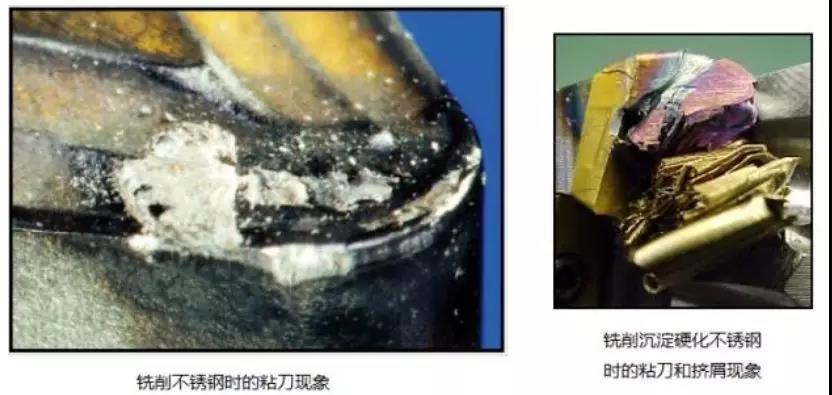

后来跟老师傅讨教才明白，工业刀具的核心要求，从来不是”越硬越好”，而是跟加工材料的匹配度。你拿干铝件的刀去切不锈钢，哪怕刀硬得能划穿钢板，不出10分钟，刀面就会粘满融化的工件材料，也就是行话说的积屑瘤。那玩意儿硬得跟小钢块似的，直接把锋利的刀刃挤变形，轻则刮花工件表面，重则直接崩刀。
还有个更常见的误区，就是觉得刀越贵越好。比如你干个普通的Q235碳钢件，非要用带金刚石涂层的超硬刀，不是不行，是纯纯的浪费——那一片刀头顶普通硬质合金的12片钱，寿命还不一定能翻12倍，算下来纯纯的冤大头。之前有个外协厂的师傅过来借我们的超硬刀干铝件，说反正刀好，切出来光。结果测下来，他用普通的细齿铝用刀，干出来的表面粗糙度跟我们的超硬刀差不了多少，成本差了快8倍。
那些看不见的细节，才是真的费功夫
你看着刀头就是个带角度的小方块，其实每一处的设计，都是磨了几百版试出来的。
就拿切削刃的角度来说，差1度，效果天差地别。干铝件，要做大前角，让切屑能顺利流出去，不粘刀；干淬硬钢，要做小前角甚至负前角，不然刀刃扛不住那么大的切削力，直接崩。还有那个刀面上不起眼的小凹槽——也就是断屑槽的形状设计，这里面的门道，外人根本想不到。
你想想，切削的时候，铁屑如果是长长的一条卷起来，轻则缠在刀上刮坏工件表面，重则直接把操作工的胳膊划了。所以这个断屑槽的作用，就是让铁屑在固定的位置，刚好卷到第三圈的时候就断成小段，像小弹簧似的掉下来。太浅了，铁屑断不了，缠得满刀都是；太深了，刀刃的强度就下来了，切硬料的时候容易崩。
之前跟刀具厂家的技术工程师聊，人家说，光一个适合干钛合金的断屑槽形状，他们前后磨了200多版试样，就为了找那个”铁屑刚卷到第三圈就断”的临界点。具体的测试参数人家是核心机密，我也没拿到准确数，反正听着就头大。
很多人可能没概念，整个机械加工的效率，一半是机床的性能，另一半就是刀具能不能扛得住。机床再快，刀一烧、一崩，就得停线换刀，一小时的停线成本，够买小半盒刀头。从你手机的铝合金中框，到汽车发动机的曲轴，再到高铁的结构件，没有一个离得开这一片片小小的刀头。
说实话，之前总觉得高端刀具都是国外品牌的天下，这几年车间试的几款国产涂层刀，干普通结构钢的寿命，已经跟同价位的进口刀差不了多少了。当然，干那种要求微米级精度的航空结构件，我们现在还是不敢随便换——毕竟出一次报废的成本，太高了。
昨天小周下班的时候，蹲在刀具柜前面，拿着那片刚换下来的旧刀看了半天。
刀头的切削刃上，还留着钛合金蹭出来的暗紫色氧化痕。
他说原来这玩意儿看着小，门道这么多。
是啊。
哪有什么随便的零件啊。
每一片切下来的屑，都是刀跟工件硬磨出来的。
