很多刚进制造业的年轻人，提起工业绘图第一反应就是“不就是电脑上拉个模型出个图？”真不是这么回事。我干机械这行快三十年，见过太多因为一张错图废了上吨钢材的事，也见过刚入职的小孩凭一张干净标准的图，直接让车间老师傅竖大拇指的。
工业绘图从来不是画画，是制造的通用语言
早年还没有电脑的时候，工厂里绘图员是实打实的技术岗。一把三角板，一个圆规，一瓶刮图墨，一蹲就是一整天。那时候出一张A0的装配图，没个三五天根本出不来。错了就得用刀片轻轻刮掉墨线，刮重了纸破，整张废掉，从头再来。
老工厂技术员手工绘制的工业图纸实物
现在工具先进了，人手一台电脑，软件自动出图，快是真快，但很多最基本的东西丢了。工业绘图的核心，从来都不是好不好看，是能不能把设计意图准确无歧义的传递给加工、装配、检验的每一个人。差一毫米，错一个公差，最后出来就是废品。
问：为什么刚毕业的机械生画的工业绘图，车间老师傅大多不爱用？
答：核心问题就是根本没站在使用者的角度想问题。我见过一个大学生，给齿轮箱画端盖零件图，密密麻麻标了二十多个尺寸，就是没标端盖止口相对于轴承孔的同轴度公差，车间加工出来装不上，整批二十个端盖全废了，损失小十万。最后老绘图员过来，只加了一个形位公差标注，问题就解决了。新手最爱犯的错就是：该标的没标，不该标的瞎标，基准乱选，视图乱放，师傅找个尺寸要翻半天，换你你愿意用？
数字时代，工业绘图真的会被淘汰吗
这几年智能制造喊得凶，很多人说三维建模都直接生成加工代码了，还要二维工业绘图干什么？说实话，我也见过全数字打通的无人工厂，但国内百分之九十以上的制造工厂，还离这个远着呢。

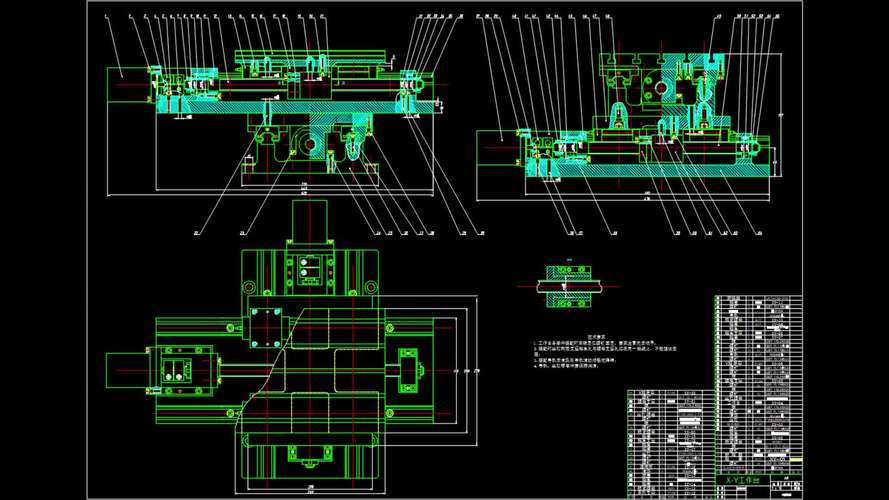

机械车间技术员电脑上的工业绘图装配界面
哪怕就是全数字工厂，图纸也还是要留底归档，十年之后你要翻修设备，找当年的模型还不如找图纸方便。很多老厂设备用二三十年是常事，存十年的硬盘都有可能坏，打印出来的图纸锁在档案柜里，拿出来照样用。
问：现在这么多工业绘图软件，哪款最值得深耕？
答：没有最好，只有最合适。做通用机械产品的，SolidWorks够大部分人用，上手快出图快；做汽车大型模具的，行业内都是用UG；做建筑钢结构、钣金展开的，AutoCAD还是绝对主力。核心不是你会用多少款软件，是你懂不懂工业绘图的规则，懂不懂得加工现场的需求，软件只是工具，规则错了，工具再先进也出不了好图。
做好工业绘图的几个实用细节

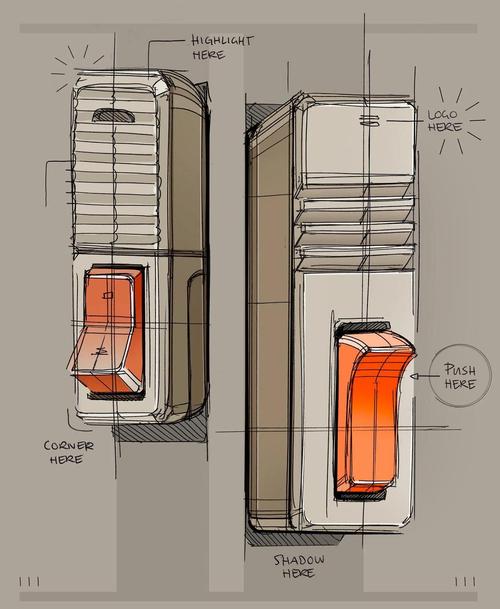

做好工业绘图的几个实用细节
干了这么多年，总结几个新手一定要刻进脑子里的点：
💡 先定基准，再画尺寸。不管是手绘还是建模出图，基准选错了，所有尺寸都是错的。加工的时候师傅找不对基准，做出来肯定偏，差一点都装不上。
❗ 别漏了非尺寸的技术要求。热处理硬度多少？表面粗糙度要达到什么标准？未注圆角倒角是多少？这些不写，加工的人只能瞎猜，十有八九错。
✅ 出图之前，站在加工师傅的角度过一遍。把图纸放在面前，你能不能十秒钟找到你要的关键尺寸？会不会和其他尺寸看混？多余的线条和标注赶紧删掉，堆得越多越容易错。
我见过最离谱的，一个新手把三十多个统一的R3圆角都一个个标了，占了半张图，看着就乱，其实直接在技术要求加一句“未注圆角R3”就完事了，干净清爽，谁看都明白。
不过话说回来，现在的年轻人条件真的好。我们当年学绘图，要抢绘图板，要背整本国标，错了刮半天还容易刮破纸，现在软件都给你把国标模板做好了，错了还能提示，学起来快太多了。但就是别太依赖软件，软件能帮你出图，不能帮你动脑子。很多人上来就学三维建模，跳过了识图画图的基础功，到最后连形位公差的基准符号都认不对，这不搞笑吗？
工业这行，本来就是慢工出细活。一张合格的工业绘图，不会像网红产品一样花哨，但是它能让整个生产流程少踩无数坑。你多花十分钟核对标注，车间就少出十个废品，算下来，这买卖太值了。对不对？
