刚转用UG/NX做汽车底盘装配的那一年，我踩过的坑能凑满一整个硬盘。
很多人吹UG/NX参数化建模有多强，曲面造型有多牛，轮到自己做大装配，改一次模型卡半小时，分分钟想卸载。
问题真出在软件身上吗？不见得。大多是你一开始的习惯就错了。

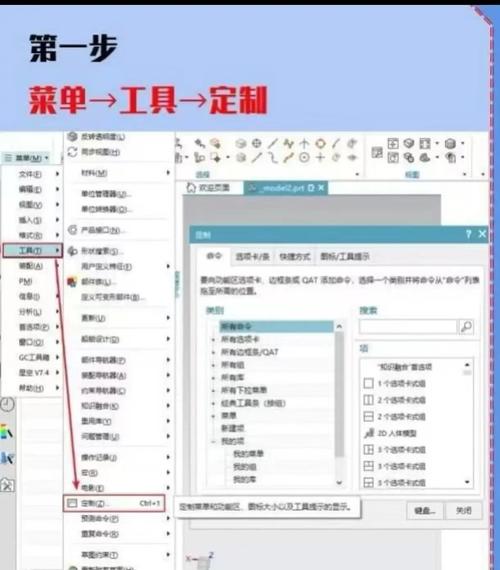

UG/NX大装配卡顿诊断界面截图

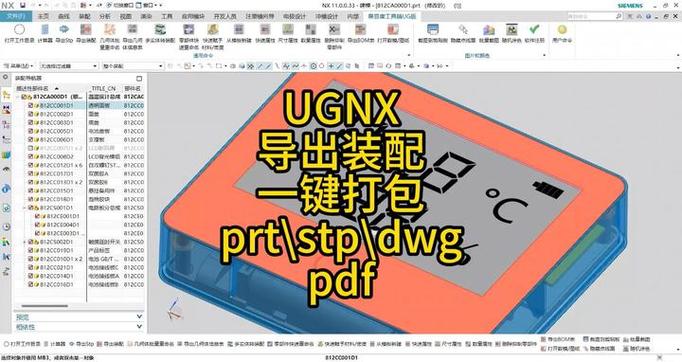

为什么你用UG/NX做装配总卡成PPT
为什么你用UG/NX做装配总卡成PPT
我见过太多新手，打开软件新建装配，导入零件就咔咔加约束，全部加载全部约束，一个一百多零件的副车架装配，打开一次要等八分钟，拖动旋转都掉帧，别说改设计，打开都嫌费劲。
说实话，UG/NX对大装配的优化已经做得足够好，只是很多人不会用它自带的优化功能。
核心就一个原则：不要加载你不需要的东西。
问：UG/NX大装配打开慢，有没有一分钟就能搞定的优化方法？
答：有。直接打开左侧装配导航器，选中顶级装配，右键把加载方式改成部分加载，只把你当前要修改的子装配和零件设为完全加载，其余非工作部件自动转成轻量级引用，不会占用太多内存。我改完这个设置之后，原本八分钟打开的装配件，四十秒就加载完成，亲测有效❗
还有人喜欢把所有零件都放到顶级装配下面，不做子装配拆分，几百个零件堆在一起，不光找起来麻烦，重生成的时候也会拖慢速度。学会按功能拆分装配模块，哪部分要改就激活哪部分，其余全部挂起，速度能快好几倍。
UG/NX装配配合最容易踩的三个隐形坑
就算你解决了卡顿的问题，配合约束里的坑，也足够你喝一壶。我整理了三个我踩过最多的坑，记下来：
1. ❗ 重复约束乱加
很多新手怕零件乱跑，给一个法兰盘加了端面贴合，又加了轴孔同心，还多给了一个距离约束，看起来没报错，改一次尺寸直接弹出一堆过约束警告，零件直接动不了，找冲突找半天。UG/NX只要约束足够定位就够，多一个都不要加。
2. ❗ 固定约束滥用
一上来所有零件都点固定，哦豁，后续设计改方案，整个装配要整体偏移10mm，你一个个解约束解到下班，手都酸了。
3. ❗ 绝对坐标定位代替配合
图省事直接输零件坐标，不做配合链接，改一个零件的位置，其余所有零件坐标全错，到最后出问题都找不到根源在哪。
UG/NX装配约束冲突报错界面
这里刚好解答很多人问我的问题：
问：UG/NX装配里到底哪个零件需要加固定约束？
答：只需要固定整个装配的基准零件就够了，也就是作为基础的箱体、底座、车架这类零件，其余所有零件都通过配合和基准零件或者已约束的零件链接，永远不要给多个零件加固定约束，除非你百分百确定这个零件的位置从设计到生产都不会改半分。💡
被大部分人忽略的UG/NX装配实用工具
用了UG/NX快十年，我才发现这两个工具真的是宝藏，百分之八十的用户都没怎么用过，用过的都说香。
第一个就是装配克隆。做系列化产品的时候，你不需要重新搭一遍装配，只要原有装配的逻辑是对的，直接克隆整个装配，替换掉你改好尺寸的新零件，原本十几分钟的活，两分钟就能搞定，还不会出错。我现在做三个不同规格的输送线装配，半天就能做完，放以前至少要一天。
第二个就是动态间隙分析。别等出了工程图，甚至开模加工完才发现干涉，装配搭完直接跑一遍间隙分析，0.1mm的错差都能给你标得明明白白，运动件还能模拟运动过程中的干涉，一眼就能看到问题在哪。
我早年刚入行的时候，嫌跑干涉麻烦，做一个自动化设备的推料机构装配，凭感觉加约束，结果加工完组装的时候，滑块和机架差了2mm，重新铣平面，误工一周，被扣了半个月奖金，说多都是泪…
不过话说回来，很多年轻设计师现在都喜欢用各种新出的轻量化三维软件，为什么我们这些老骨头还是死磕UG/NX做工业装配？还不是因为它对大型复杂装配的兼容性，对加工端的衔接，真的比很多软件稳太多。只要你把装配的基础习惯养好，不踩那些低级坑，效率真的能甩别人好几条街。
别总一开始就奔着花里胡哨的曲面建模去，把装配这种基础功练扎实，才是真的能提高你设计效率的核心。
