很多刚入行做机械设计的新手，打开ProE第一堂课就是画草图，十个里面有八个栽在约束上。我刚入行那会，为了改一个乱成麻的约束草图，加班到十点，最后砸了一下鼠标，把左键砸失灵了。那滋味，现在想起来都牙酸。
为什么你的ProE约束总是报错？
很多人对ProE的理解从根上就错了。它不是AutoCAD那种“画出来尺寸对就行”的绘图工具，它是参数化驱动的设计工具，约束就是整个模型的骨架，骨架歪了，后面建模、出图、装配全错。

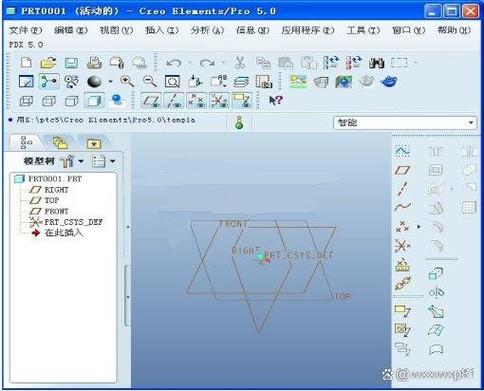

ProE草图过约束报警界面截图
很多新手上来就是猛画线，画完了想到哪约束到哪，标完长度标距离，给了平行还给竖直，系统红了一片还摸不着头脑，骂软件卡顿不好用。
问：ProE里我删约束总是误删线，怎么操作才对？
答：大部分新手都是框选区域删，连带着线一起选了。正确操作是先打开约束显示，所有约束都会显示出小图标，点中你不要的那个多余约束，直接删就好了，不会碰你的图元。我再给你说个小技巧，把约束显示按钮拖到顶部快捷工具栏，画个两三步就点出来看一眼，别攒一堆错了再改。
说实话，早发现错早改，成本低十倍。
ProE约束的黄金使用法则
我做了十五年机械设计，用了十二年ProE，总结出来几条死规则，从来不会错。
✅ 第一，永远把第一个图元的锚点放在坐标原点。
别嫌麻烦，上来先把第一个交点怼去原点。不然你整个草图飘在空间里，后面改尺寸的时候整个草图乱跑，你哭都来不及。
✅ 第二，约束够用就好，绝对不多加。
ProE的平面草图，本身自带两个自由度，你画多少图元，减去交点重合这些共有的约束，最后剩下的尺寸约束刚好把自由度填满就完事。多一个都不要加。我见过最夸张的，画一个直径50的圆，既标了直径又标了半径，系统直接过约束变红，还找了我半小时问为啥系统坏了。

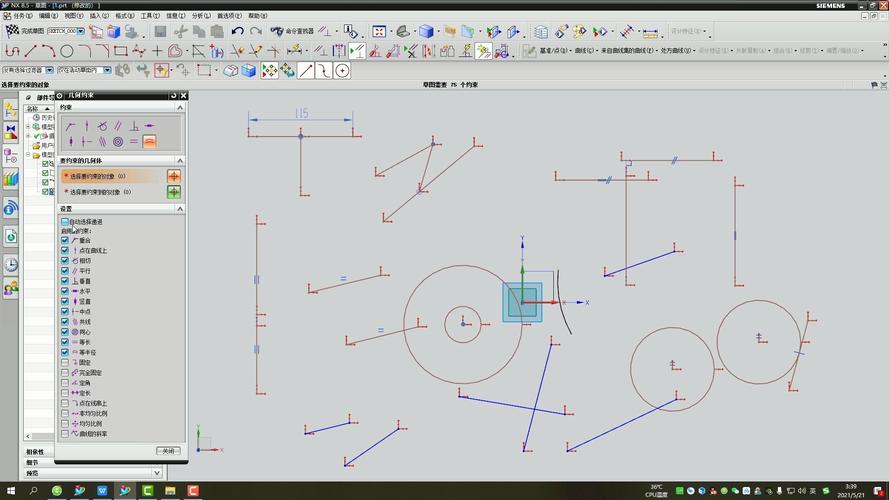

ProE合理约束矩形草图示例
✅ 第三，弱约束不用随便转强约束。
很多新手看到系统自动加的灰色弱约束，非要全改成强的，没必要。自动识别的弱约束够你用了，你自己硬加的才容易错。
问：系统提示过约束，我找不到多余的那个在哪里，怎么办？
答：别瞪着眼睛瞎找，ProE自带「解决约束」工具，你点开之后，系统会自动把冲突的约束挨个列出来，你一个个临时隐藏试，隐藏完草图不红了，那个就是多余的，直接删掉就行。还有个小窍门，把所有约束显示打开，冲突的约束默认就是红色标出来的，直接点了删就行，半分钟就能搞定。
复杂设计里的ProE约束进阶技巧
复杂设计里的ProE约束进阶技巧
别以为约束只有画零件草图用得到，Top-Down设计里，骨架草图的约束才是决定你项目能不能顺利做完的关键。
不过话说回来，现在做大型机械设计，哪个不用Top-Down？骨架改一点，全动错一片的情况，我敢说90%的ProE用户都遇过。为啥？大部分就是约束加错了参考。
我刚做项目那会，接了一个小型盾构机的刀盘骨架设计，为了图省事，把一个定位刀座的草图约束，参考了箱体的侧壁。后来项目改设计，箱体壁厚加了10mm，你猜怎么着？整个刀盘二十多个刀座的定位全错了，我带着徒弟翻了三天班才改完，那三天每天吃泡面，现在看见泡面都腻。
现在我做设计，不管多小的定位，约束都锚在基准点、基准轴或者基准面上，绝不乱参考零件的几何面。看着前期多花十分钟，后期改设计的时候，能省你几天的功夫，血赚。
还有一个90%的ProE老用户都不知道的小功能：锁定约束。你画完复杂草图，确定哪些约束不用改了，直接选中锁定，之后你拖动其他图元调整的时候，锁定的约束不会动，不会误碰改坏，太香了。我现在画复杂的凸轮轮廓草图，画完把基准约束全锁了，调整轮廓点的时候随便拖，从来不会乱。
ProE这个软件，说难也难，说简单也简单，你摸对了它参数化的脾气，它能帮你省一半的功夫，你要是拿它当AutoCAD用，它就能给你搞出一堆乱子，让你天天加班改。
