2026-09-03 15:34:38 作者：网编
分类：文章
干了快二十年造粒线调试，见过太多工厂踩坑。花大几百万上全新的工业造粒线，最后出料合格率卡在八成死活上不去，废料堆得比成品还高，赚的钱全扔在回料里了。
工业造粒第一步：物料预处理就错了
很多入行不久的新手，都觉得造粒的核心在模头和切粒机，前面混料烘干都是打辅助的，随便应付就行。
大错特错。
我见过最多的问题，就是出在预处理这一步。做改性塑料造粒，原料水分超过0.1%，熔融的时候就会带气泡，切出来的粒要么空心要么扁，根本达不到品级要求。如果是做食品级或者医药级的包衣材料造粒，杂质超标一点，整批料都得报废。
工业造粒生产线物料预处理烘干工段实拍
问：我家造粒线模头总是频繁堵孔，换了好几个进口模头还是解决不了，到底是啥问题？
答：百分之八十都不是模头本身的问题，要么是预处理过滤不到位，要么是熔融温度没控对。上个月给江苏一家做玻纤增强尼龙的工厂调试，他们换了三套进口模头，还是每周得拆下来清两次堵孔，生产成本蹭蹭往上涨。最后查出来，混料的时候添加的短玻纤里混了不少粗硬的杂质，原来只用了一层80目的过滤网，根本挡不住。改成两层梯度过滤，第一层100目挡大杂质，第二层150目挡细粉，改完之后半个月才需要清一次模头，问题直接解决。
说实话，这个坑我见过至少几十家工厂踩，总觉得设备贵就一定能解决问题，忘了前面最基础的环节才是根。
切粒环节：细节差一点，合格率差一截
切粒是工业造粒的最后一道关口，也是粒型好坏的直接决定环节。现在主流的拉条切粒、水环切粒、水下切粒，每种工艺都有适配的物料，很多人跟风选工艺，最后踩大坑。
比如做低熔点的热熔胶，非要跟风上水环切粒，水温高一点料就化了粘在一起，水温低一点切出来碎粒多，怎么调都不对，换成拉条冷切，问题立刻就缓解了大半。

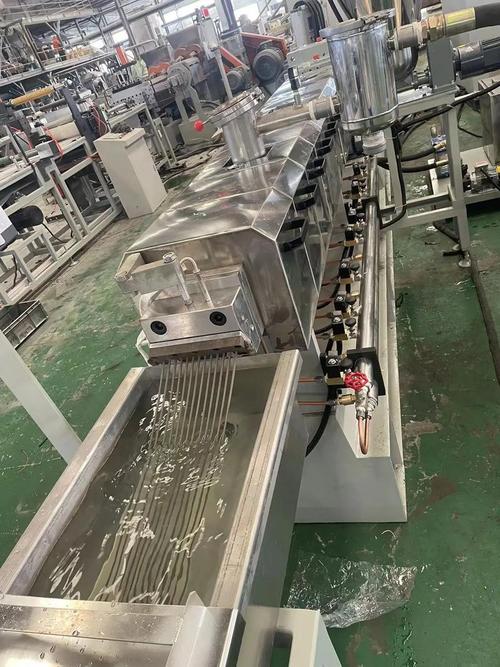

工业造粒水下切粒机出料成品实拍
问：同样的原料配方，为什么人家进口切粒机出来的粒就均匀很多，国产设备就是差一点？
答：我可以明确说，不全是设备的锅。刀具的精度硬度确实有差距，但更多时候是参数匹配没做好。我前年给浙江一家做色母粒的厂子调机，他们买了两千万的进口线，合格率一直上不去，稳定在92%左右，达不到客户要求的95%。最后查出来，就是牵引速度和刀速的匹配还是靠工人手动调，料温稍微波动一点，切出来的粒长度就差了一截，不合格品就多了。后来给他们加了一套几千块的在线粒型成像反馈系统，自动调牵引速度，合格率直接稳定在97%以上，你说去哪说理去？
切刀偏磨也是大问题。很多工厂磨刀不注意，刀的平整度差个几丝，切出来的粒就有一半不合格，半个月就得磨一次刀，耽误产能不说，合格率还上不去。
老线改造：别上来就换整条线
老线改造：别上来就换整条线
很多工厂老板一看到合格率低，第一反应就是换设备，换整条线，少则几百万多则上千万，说实话，大部分情况根本没必要。
工业造粒本来就是一个靠工艺细节堆出来的活，很多老线只要调对几个地方，合格率就能涨好几个点。我去年给广东一家做功能母粒的工厂做改造，原来用了八年的旧造粒线，合格率一直只有83%左右，回料率特别高，老板本来都打算拨款换全新线了，预算两百多万。我去蹲了两天，找出三个小问题：
✅ 原来的单层过滤网改成梯度分层过滤，挡杂质效果翻了倍，花了不到两万
✅ 模头原来的加热区只有一个温度探头，控温不准，加了两个探头，控温精度从±5℃改成±1℃，花了不到八千
✅ 切刀刀座原来有间隙，切刀容易偏磨，粒切出来一边大一边小，加了个微调装置，花了三千多
总共加起来不到三万块，改完试机，合格率直接冲到96%，老板当时当场要留我吃饭，说省了两百万。
💡 这里给大家提个醒：工业造粒的稳定性，从来都不是靠最贵的设备堆出来的，是靠每一个环节的公差控出来的。
❗ 别小看0.1%的水分差，0.5℃的温度差，累积到最后成品，合格率能差出去十几个点，利润直接就没了。
不过话说回来，如果你的原料本身波动性很大，品种换得又勤，那确实得上带在线闭环控制的新线，省下来的人工和废料钱，其实一两年就能回本，也划算。干这行这么久，最大的体会就是，造粒没有完美的设备，只有适配的工艺，把每个小细节卡死，比什么都强。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业造粒：为什么你的粒型合格率总是提不上来？
文章链接：https://www.zystgy.cn/a/58371
