2026-09-02 16:27:27 作者：网编
分类：文章
干机加工这行，谁没跟车刀打过死交道？
很多新手甚至干了三五年的师傅，选车刀全凭感觉瞎蒙，要么浪费钱买了不合适的，要么崩刀废了整工件，亏得慌。
很多人觉得不就是一把刀吗？能车就行，这里头的门道，真能决定你一天下来出多少活，赚多少钱。
不同加工场景，车刀的核心差异你真摸透了吗
粗车和精车，对车刀的要求完全是两个方向。
粗车吃刀量大，切削冲击力强，首先要保证刀的强度，硬度可以稍微往降一降。精车追求的是表面光洁度和尺寸精度，就得刃口锋利，硬度够高，耐磨性拉满。

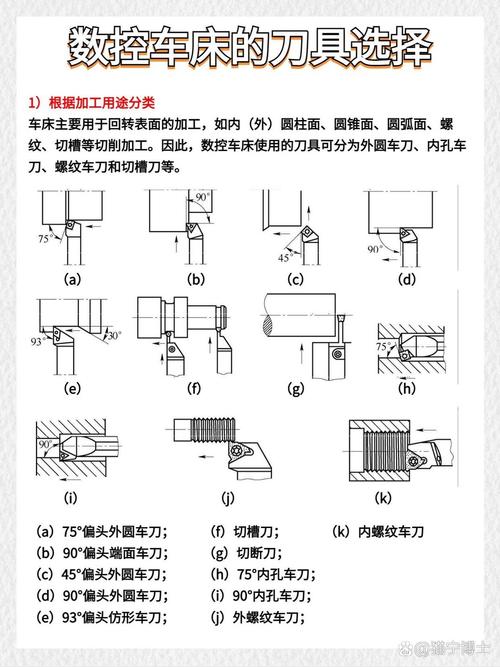

机加工车间不同类型车刀实物对比图
目前市面上主流的车刀，按材质分也就那几类，高速钢、硬质合金、陶瓷、超硬材料这几种。
高速钢韧性好，能磨得很锋利，便宜，现在也就小作坊修零散活、打倒角的时候用用，批量加工早就被硬质合金取代了。
硬质合金是现在绝对的主流，耐磨损强度也够，大多数加工场景都能hold住。陶瓷和CBN都是加工硬材料用的，贵，一般场合用不上。
问：YT类和YG类硬质合金车刀到底该怎么选？
答：一句话记死——YT切钢，YG切铸铁有色金属。YT类添加了碳化钛，耐磨性好，适合钢件这种连续切削的塑性材料；YG类韧性更好，抗崩刃能力强，铸铁是断续切削，切屑都是碎的，冲击大，有色金属粘刀，用YG就对。我见过年轻徒弟图顺手拿YT车铸铁，不到十分钟刃口全崩了，赔了工件还挨骂，完全得不偿失。
90%机加工人都会犯的车刀使用错误，你中了几个
❗ 刃口参数磨得不对
很多新手觉得刃口越锋利越好，硬生生把前角磨得十几二十度，车钢件的时候分分钟崩刀给你看。前角太大，刃口强度直接垮掉，哪扛得住切削力？粗车钢件前角一般控制在5-10度就够，精车可以放到10-15度，别瞎磨。
❗ 装刀高度不对
不少人装刀全凭眼瞅，刀尖比工件中心高一大截或者低一大截，低了车端面扎刀，高了外圆车削直接崩刃，这个坑真的太多人踩。

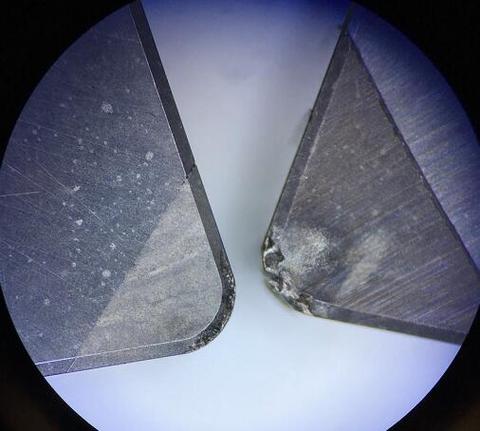

崩刃磨损后的报废车刀实物对比图
❗ 为了赶产量盲目提参数
说实话，我见过太多工厂为了赶交货，把切削转速拉到比推荐值高一半，车刀消耗翻三倍，一天换好几回刀，换刀的时间都比切削时间多，算下来反而慢了，成本还更高。
问：车刀装夹的时候，刀尖高度到底怎么调才准？
答：分情况说，粗车外圆可以让刀尖比工件中心高个0.2-0.5%的工件直径，能稍微提升切削稳定性，减少震动；精车外圆和车端面，一定要对准中心，最多偏差不能超过0.1毫米，小工件甚至要完全对齐，不然不仅光洁度上不去，车端面到中心位置的时候还会直接顶坏刀尖。下次调刀的时候拿寻边器对一下，比你瞎瞅准一百倍。
延长车刀使用寿命的几个实用小技巧

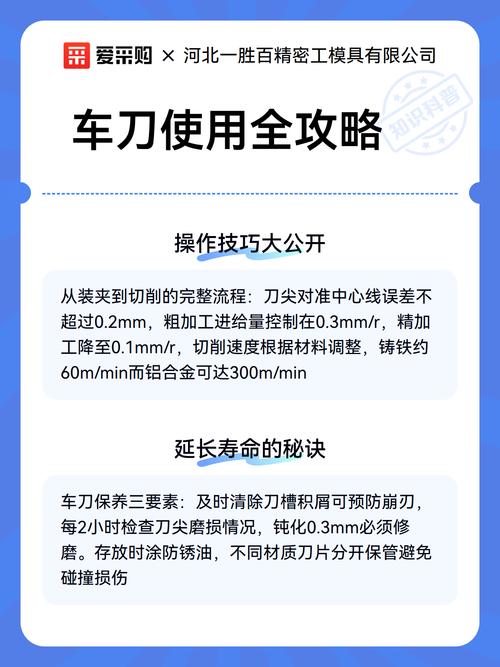

延长车刀使用寿命的几个实用小技巧
💡 切削参数一定要匹配合适
同一款车刀，切不同材料参数得调，不能一套参数用到底。比如常用的硬质合金车刀车45钢，合理线速度就是100-150米每分钟，你硬拉到200以上，刀半个钟头就磨废了，别贪那点速度。
💡 冷却液别瞎用
不是所有车刀都适合浇冷却液。粗车钢件用乳化液降温没问题，精加工可以用极压乳化液减少刃口积屑瘤，提高光洁度。但如果你用的是陶瓷车刀，绝对别浇冷却液！陶瓷抗热冲击差，刃口热的时候突然碰到冷水，直接开裂崩刀，干切就行，很多人不知道这点，好好的陶瓷刀用两次就废了，太可惜。
💡 别贪便宜买杂牌劣质车刀
批量生产的时候，这点尤其重要。杂牌刀片看起来一片省十几二十块，实际使用寿命连正规品牌刀的三分之一都不到，换刀频繁还耽误产能。我之前给一家汽配厂做技术优化，算过账：他们原来用廉价车刀，刀片单价便宜30%，总的刀具成本比换正牌刀高40%，还因为经常换刀少出了近10%的产能，怎么算都亏。
不过话说回来，小作坊接零散散活，干个一件半件的，用便宜刀也没啥问题，毕竟成本摆在那。
干机加工这么多年，最深的感受就是，车刀就是你吃饭的家伙。你摸透它的脾气，选对用好，它就能给你稳稳出活，少出岔子，多赚工钱。就这么简单。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：车刀选型与使用寿命提升：一线机加工老师傅的干货总结
文章链接：https://www.zystgy.cn/a/58315
