搞工业自动化的，谁没跟以太网/IP打过交道？我刚入行那会，以为这不就是带IP地址的工业网线，不就是上个网传个数据，直到第一次在整车厂焊装线调设备，捅了大篓子才明白，这里面的门门道道，比你想的多太多。
别搞混：以太网/IP和你家上网的以太网根本不是一回事
很多新人刚接触，第一反应都是这不就是普通以太网跑IP协议？换了个工业马甲就敢出来卖？错得离谱。
以太网/IP全称EtherNet/IP，底层确实跑标准以太网和TCP/IP，但应用层走的是CIP通用工业协议，是专门为工业现场控制做了实时扩展的工业总线，核心目标就是满足现场IO采集、伺服控制、设备互联的低延迟需求，和你家里用来刷视频的普通以太网，本质就不是一个东西。

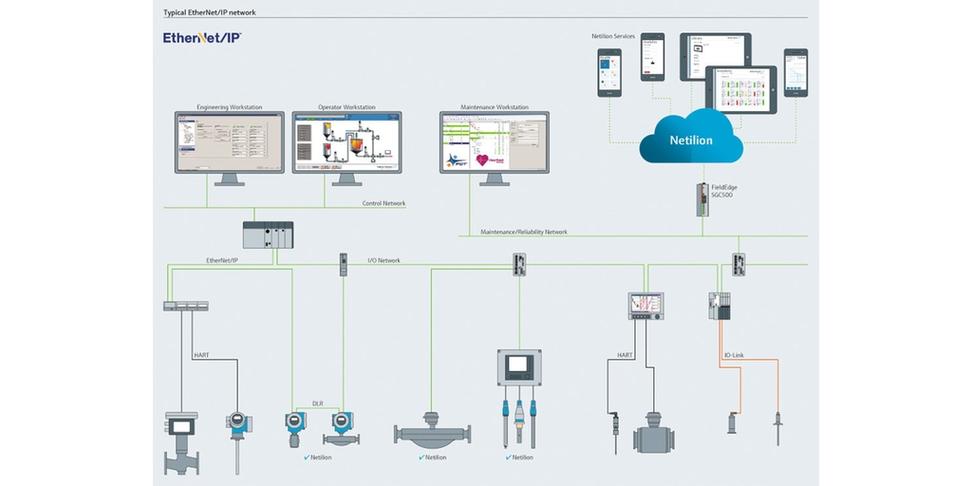

工业自动化现场以太网/IP总线拓扑图
问：普通工业交换机能不能用来跑以太网/IP？
答：如果只是传程序、采非实时的设备数据，百兆普通非管理交换机凑活能用，但只要涉及到实时IO控制或者运动控制，必须上支持QoS优先级的管理型工业交换机。亲测，用普通十几块钱的百兆交换机跑8轴伺服，丢包丢到你怀疑人生，定位误差能偏出一个螺丝孔，根本没法用。
问：以太网/IP和PROFINET到底有啥区别？选哪个？
答：底层都是标准以太网，核心差异在应用层和生态。以太网/IP是罗克韦尔自动化主推的协议，整个AB的PLC生态全支持，第三方设备的适配也做的非常成熟；PROFINET是西门子的亲儿子，西门子PLC生态里用的最多。别乱跨生态硬搭，给自己找不痛快。
工业现场用以太网/IP，必须避的三个坑
我干了快二十年，见过的以太网/IP坑能凑一箩筐，挑三个最常见的给大家提个醒。
💡 报文类型配错坑
很多新人不知道，以太网/IP的CIP协议分两种报文：显式报文和隐式报文。显式报文用来传指令、改参数，走TCP，延迟高；隐式报文才是用来传实时IO数据的，走UDP，周期最小能做到1ms。
我当年第一次调码垛机，顺手把IO报文配成了显式，结果定位延迟直接飙到40ms，抓箱子次次偏，找了整整三天问题才发现配置错了，熬了两个大夜，现在想起来腰还疼。
❗ IP地址冲突坑
很多从站设备支持硬拨码设置IP，很多老师傅图方便，拨完就完事。工业现场设备越扩越多，新来的以太网/IP从站一拨码，正好撞了PLC的IP，整个网段直接瘫，整条线停一两个小时都是常事，赔产能都赔死。
建议所有项目都上固定DHCP分配，每个设备的IP写进配置表，别手拨。
✅ 布线不规范坑
不少人觉得，以太网不就是拉根网线？随便整个超五类线就行。工业现场有变频器、大功率伺服，电磁干扰有多强你根本想不到，普通非屏蔽网线分分钟给你干出丢包闪断。
必须用工业级屏蔽超五类以上电缆，屏蔽层两端可靠接地，别偷懒。我见过一个汽配厂，十台压机用普通家用网线拉以太网/IP，一启动变频器，IO模块直接离线，换完屏蔽线立马好，连排查带换线花了两万多工费，纯属白花冤枉钱。
工厂车间以太网/IP屏蔽电缆布线施工图
什么时候选以太网/IP？什么时候别碰？
什么时候选以太网/IP？什么时候别碰？
说实话，现在以太网/IP的生态真的很能打。从几百块的IO模块到几十万的机器人、视觉系统，几乎所有工业厂商都出支持以太网/IP的设备，调试的时候用Studio5000一键扫描，所有设备直接识别，自动配置IO，比老的ControlNet、DeviceNet方便太多，省了大把组态的时间。
现在做工业互联网数据采集，以太网/IP也省心，绝大多数数采网关都自带现成的驱动，不用自己啃协议写开发，直接就能把PLC里的工艺数据拉到MES或者云端，比那些封闭的老协议香太多。上个月我帮一个五金厂做旧设备改造，十台冲床原来用老ModbusRTU，换成以太网/IP的分布式IO，布线少了一半，数据采集频率从原来的30秒一次改成100ms一次，产品质量追溯直接达标，甲方老板乐坏了。
不过话说回来，不是所有场景都适合用以太网/IP。
如果你整个项目全是西门子的设备，非要硬转以太网/IP，加一堆网关做协议转换，出了问题查都没法查，纯纯给自己找事。还有那种要求周期在500us以内的超高速运动控制，以太网/IP确实不如EtherCAT能打，别硬扛，选型错了，到调试阶段哭都来不及。
还有个小坑忘了说，很多中小型AB PLC，默认的最大以太网/IP从站连接数只有8个，你要是加了10个设备，后面两个死活搜不到，别瞎折腾，先去改PLC配置里的连接数上限，别问我怎么知道的。
搞工业通信这么多年，我最大的体会就是，没有完美的协议，只有适合的选择。以太网/IP能在工业火二十多年，靠的不是吹，是稳定，是生态全，调试省心，只要你把该避的坑避了，它真的不会给你掉链子。
