跑工业现场快二十年，见过最容易出幺蛾子又最稳的现场总线，非Profibus莫属。
真不骗你。很多刚入行的工程师上来就说，这都是几十年前的老技术了，早该被Profinet或者工业以太网拍死在沙滩上了。可你去国内任何一个有十年以上历史的制造厂、化工厂转一圈，十有七八能在桥架里摸到带双层屏蔽的紫色Profibus电缆，还在安安稳稳跑数据。
Profibus凭什么能在现场活几十年？
Profibus出身本来就根正苗红，90年代由西门子牵头推出之后，很快就成了IEC国际标准，也是国内工业领域最早普及的开放现场总线之一。它本身分两个最常用的分支：Profibus DP用来接工厂车间的IO模块、传动电机、变频器这些设备，主打高速，最高12M带宽，应付普通工业场景完全够；Profibus PA是专门给过程控制领域做的，能总线供电，接防爆区的压力、流量仪表，在化工厂、炼油厂用的特别多。

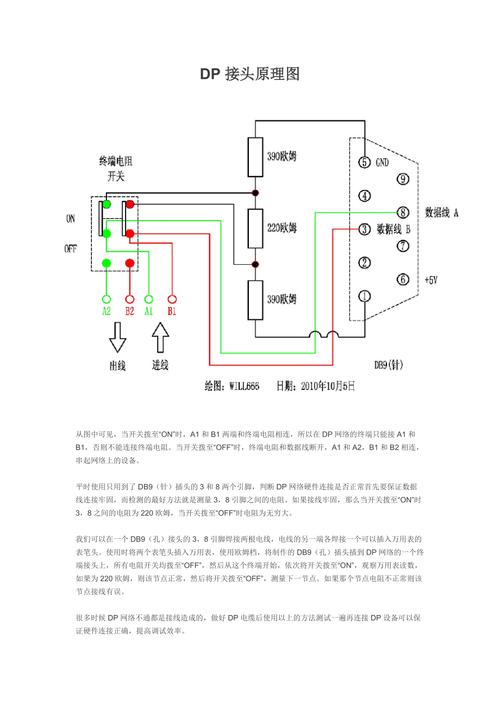

工业车间现场Profibus DP总线接线图
问：现在Profinet都普及到小设备了，为什么还有新项目用Profibus？
答：核心就是两个词，便宜，靠谱。我去年给佛山一个做抛光砖的老厂做生产线改造，业主一开始说要把所有旧总线全换成Profinet，算完停产损失和改造成本，直接改了主意——只换坏模块，保留整套Profibus架构。Profibus的硬件成本现在压得非常低，一个普通DP从站模块，比同规格Profinet便宜三分之一都不止，对于只需要传输开关量、几个模拟量的场景，完全没必要上更高带宽的新总线。再说抗干扰，Profibus的双屏蔽设计，经过几十年验证，车间里一堆大功率变频器同时启动，它照样稳得一批，早年很多新出来的总线，吹得天花乱坠，一到现场就歇菜，真比不了。
说实话，工业现场不比实验室，稳比什么都重要。
Profibus调试最容易踩的几个坑
干了这么多年，见过无数栽在Profibus上的新手，甚至不少干了五六年的工程师，照样踩坑。大多都是细节没注意。
第一个坑就是屏蔽接线。很多施工队为了省事，屏蔽层只接一头，甚至干脆剪了不接，说“凑合用能通就行”。只要车间里EMC环境稍微差一点，立马给你颜色看——偶发掉站，有时候一天错个两三次，有时候好几天错一次，查都没地方查。我前年遇过一个离谱的，整个包装线一到晚上用电高峰就开始报错，查了整整四天，最后发现是施工的时候屏蔽层被美工刀划了个口子，受潮之后接地电阻飘得离谱，重新压了个接头就好了。
💡 这里给个提醒：Profibus的屏蔽层必须两端都接接地端子，而且接地电阻要小于1欧姆，别偷懒。
第二个坑就是终端电阻。这个真是说烂了还是有人错。Profibus总线只有两个端点的DP接头需要开终端电阻，中间所有接头的终端电阻必须关掉。有人图省事，买回来所有接头都把终端电阻拨到ON，直接导致信号反射，通讯时好时坏，你查破头都想不到是这个问题。
❗ 别不信，我上个月刚处理了一个这样的故障，业主新换了三个接头，拨错了终端电阻，掉站掉了一个星期，花了好几千请人查都没查出来，我过去五分钟拨对就好了。

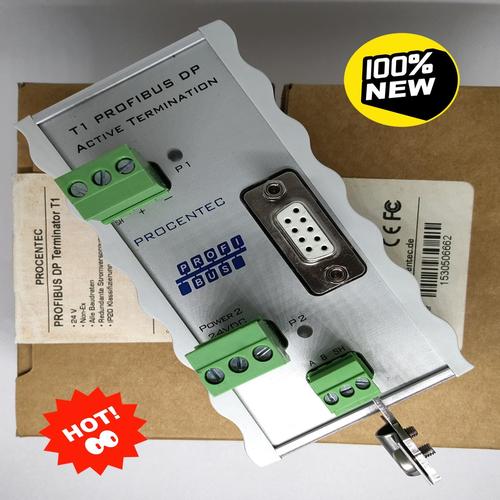

Profibus总线终端电阻接线端子实物图
问：Profibus经常偶发掉站，怎么最快排查出问题？
答：我给你说个屡试不爽的笨办法，不用什么高级设备，一个万用表就能搞定。第一步，先测屏蔽层和接地之间的电阻，大于1欧肯定是屏蔽出问题了，先查接线；第二步，测总线两端A线和B线之间的直流电压，正常范围是3V到5V，要是偏差太大，说明有某个站点的接口烧坏了；第三步，把总线从中间断开，分成两段分别测，哪段不对就再分一半，用不了十分钟就能把坏站点找出来，别上来就瞎换模块，白花钱耽误时间。
✅ 亲测，90%的偶发掉站都是屏蔽和终端电阻的问题，查完这两个再考虑别的。

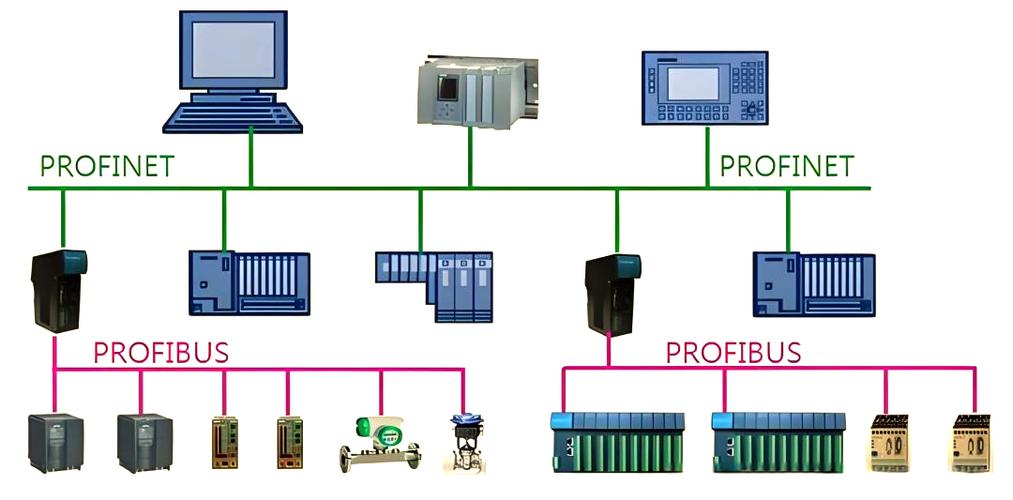

Profibus真的会彻底退出工业圈吗？
Profibus真的会彻底退出工业圈吗？
说实话，我不觉得。
现在国内存量的工业设备，至少有七成以上的老设备用的是Profibus，这些设备大多设计寿命都在二三十年以上，很多生产线只要能正常生产，业主根本不会花大价钱换掉整个总线系统，光是停产一天的损失，就够买三年的Profibus模块了。
不过话说回来，Profibus确实有它的局限性，带宽不够，没法传输大数据，远距离传输衰减大，这些都是硬伤，新上的大型项目现在大多都用Profinet或者别的工业以太网了。但你说要完全淘汰？至少未来三十年，不可能。
很多做工业自动化服务的朋友，现在主要的业务还是Profibus设备维修、改造，毕竟存量在这里，需求一直有。对吧？
我见过不少人吹新架构新技术，说随便一个新总线都能吊打Profibus，结果去了现场，复杂的电磁环境一测试，通讯不稳定，回头还是照着Profibus的屏蔽和布线标准改设计，这不就是抄老技术的作业吗？
工业这行，从来不是说新的就一定比老的好，能经过几十年现场千锤百炼，还能一直用的，靠的不是情怀，就是可靠两个字。Profibus能活到现在，靠的就是这个。
