干机械这行，十个搞自动化的，八个栽过气动设计的坑。
看起来不就是气缸、气管、电磁阀凑一块？真做起来，要么跑俩月就漏气，要么推力不够卡线，要么噪音吵得隔壁车间过来骂街。都是眼泪。
别光算额定推力，气源波动与负载变化才是气动设计隐形杀手
很多新手画图，上来就按产品标称的最大负载、额定工作气压算缸径。选大了堆成本，选小了直接推不动。
说实话，我刚入行那会，给啤酒厂做瓶装线的挡瓶机构，算出来缸径32刚好卡在推力线上，一点余量没留。试机的时候赶上三伏天，全厂气动设备全开，气源压力掉了0.1bar，直接整线卡瓶停产。我连续三天在现场蹲到后半夜，拆了换缸改孔，丢人丢到姥姥家。

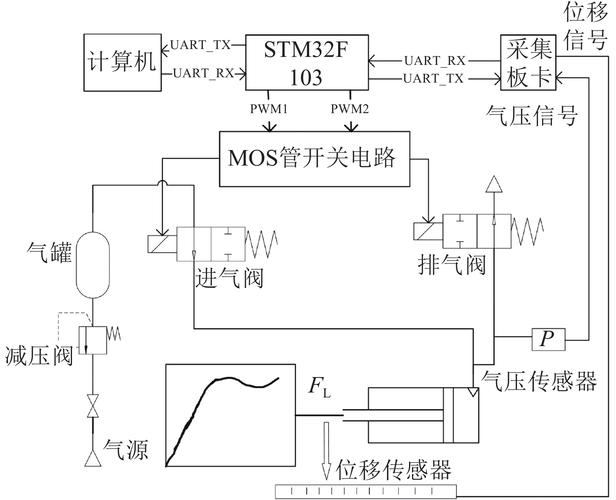

工业自动化气缸负载特性测试图
问：气动设计里怎么正确预留气源波动的余量？
答：核心逻辑很简单，别拿额定工作气压算推力，拿工厂的最低工作气压算。一般工厂稳定供气的波动都在±0.2bar，你算缸径的时候，直接按比额定气压低0.2bar的条件算输出推力，再留15%-20%的基础余量就够。如果是冲击性负载，比如频繁撞击挡块的机构，余量得加到30%以上，别嫌大，真出问题改起来成本高多了。
很多人说我算对了推力还是推不动，为啥？大概率是没算摩擦阻力。导杆滑块、导轨的摩擦力，还有气管太长带来的压力损失，每一项都得扣，别全忽略掉。
气动回路降噪，别只靠消音器瞎堆
去过工厂的都知道，一排高频动作的气动设备开起来，那啸叫能让你一天下来耳朵疼。很多新手解决噪音，上来就给每个排气口换个大尺寸消音器，钱花了，噪音降不了几个分贝。问题出在哪？
消音器只能降气流排出的扩散噪音，你排气流速没控制，气源本身的扰动、气缸撞击的机械噪音，消音器根本管不了。我见过不少项目，甲方验收卡噪音指标，最后没办法改了全管路排气引到室外，成本直接翻了一倍还多，得不偿失。

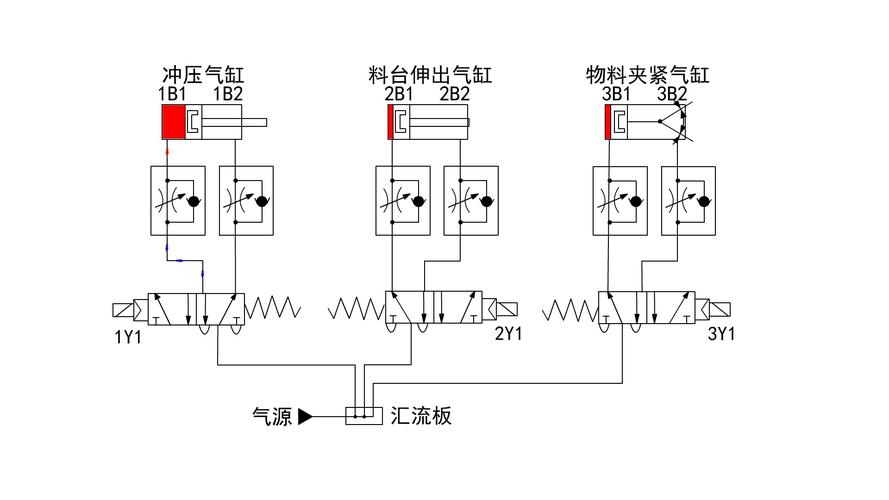

工业气动回路降噪结构布置图
正确的思路是从气动设计源头降噪音：首先气缸一定要开内部缓冲，缓冲调节不对，撞击端盖的机械噪音比排气噪音还大；内部缓冲不够就加外部液压缓冲，十几块钱的东西，解决大问题。其次，高频动作的气缸一定要装快排阀，快排阀直接装在气缸排气口，别隔着几十公分气管才装，既能加快动作速度，还能降低排气节流带来的啸叫。
问：设备安装空间小，没法改排气管路，还有低成本的降噪办法吗？
答：我试过一个偏方，成本不到十块钱，能降3-5分贝，效果比换大消音器好。就是做一个小排气汇流排，在汇流排内壁填一层疏松的不锈钢钢丝绒，别填太密堵了排气，所有气缸的排气都汇到这个汇流排再排出去，钢丝绒能打散气流扰动，消掉大部分高频啸叫。唯一要注意的就是半年清理一次，防止油污堵住。
💡 如果你做的是食品车间的设备，别用钢丝绒，换食品级的多孔吸音棉就行，原理一样。
气动设计容易忽略的寿命损耗细节

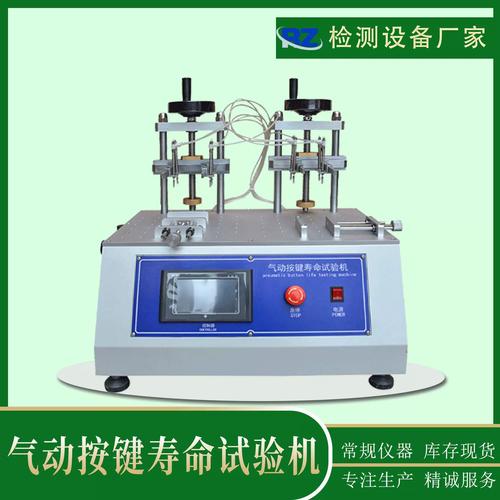

气动设计容易忽略的寿命损耗细节
很多项目验收的时候好好的，用了不到一年就天天修，不是漏气就是气缸动作歪了，大部分都是设计的时候没考虑损耗细节。
比如侧装负载的气缸，很多人图省事，不让活塞杆带偏载，非要直接让活塞杆受力，用不了三个月，活塞杆和密封圈就磨坏了，漏气不说，活塞杆还弯了。这种情况加个导杆或者配个外接滑块才几个钱？比三个月换一次气缸省多了。
再比如气管，很多人默认都用PU管，便宜又好弯。但是如果你的设备靠近焊接工位、锅炉或者其他热源，PU管不出一年就会变硬开裂漏气，直接换成尼龙管或者耐高温特氟龙管，寿命能翻三倍，差价一根也就几块钱。
还有电磁阀，别光看位数和电压对不对，通径一定要选对。很多人图便宜选小一号通径的电磁阀，看起来能动作，实际上长期节流，气缸动作速度慢，还会导致气缸长期欠压工作，线圈发热快，用不了一年就烧线圈。我之前在一条24小时连续生产的包装线上吃过亏，贪便宜换了一箱便宜电磁阀，三个月烧了七个，停线一天损失十几万，够买三箱正品了。
不过话说回来，气动设计本身就是低成本自动化的首选，没必要过度设计。你不用追求进口元件堆出来的方案，把这些坑提前避开，选合适的参数，比啥都强。用个五八年不坏，那是瞎扯，能稳定用个三五年，少修几次，就已经赢过80%的设计了。
❗ 最后提一句，现场调试的时候，一定要先通气吹干净管路里的铁屑焊渣再装元件，别偷懒。我见过刚装上去的电磁阀，直接被铁屑卡死，拆了洗都洗不干净，白瞎一个新阀。
