2026-08-25 23:17:41 作者：网编
分类：文章
很多刚接触改性塑料、回收塑料的工厂，一上来就卡在挤出造粒环节。
机器是新的，配方抄的大厂的，做出来的东西就是不对。要么粒子大小差一倍，要么粘刀粘模，要么一堆碎料。
干我们这行，挤出造粒哪里是按说明书调参数就行的，全是一线摸出来的经验。
颗粒不均匀是挤出造粒最常见的坑
大部分人第一反应是模头孔堵了，或者切粒机刀片钝了。
错了。
我上个月刚帮一个山东的客户调过机器，全新的65双螺杆挤出造粒线，做PP填充粒，做出来的粒子一半1mm，一半快3mm，折腾了一周，设备厂家上门都没调好。
拆开喂料斗一看，喂料螺杆那里结了一块硬料，堵了三分之一的进料口，喂料时快时慢，出料能稳才怪。

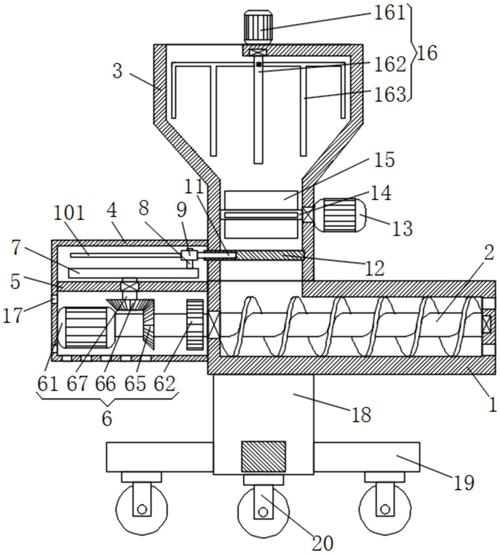

双螺杆挤出造粒机喂料口结构实拍
问：挤出造粒颗粒大小不均，我换了新模头新刀片还是没改善，该从哪找问题？
答：先停机关电查喂料。喂料的稳定性直接决定出料速度，80%的不均匀问题都出在这里。如果喂料没问题，再查螺杆组合：做高填充的料你用了太多剪切块，熔体粘度被剪得忽高忽低，出料自然飘。如果是水环切粒，再查切刀的进给压力，刀和模面贴得松紧不对，切出来的粒子也会大小差很多。
你别小看架桥堵料这点小事，一条线一天出的不合格品，够你买个破拱装置了，亏不亏？
冷却环节的误区，很多老工人都错
拉条挤出造粒，最容易踩坑的就是冷却水温。
很多人的经验是：料条越冷越好，切的时候不粘刀。
真不对。
尤其是冬天，北方很多工厂开着大门，冷却水直接用地下水，温度不到10度。料条一出水面，硬得像细铁丝，进切粒机一压，直接崩掉一块，切出来全是马蹄粒和碎屑，下游客户用的时候过筛都筛不干净。

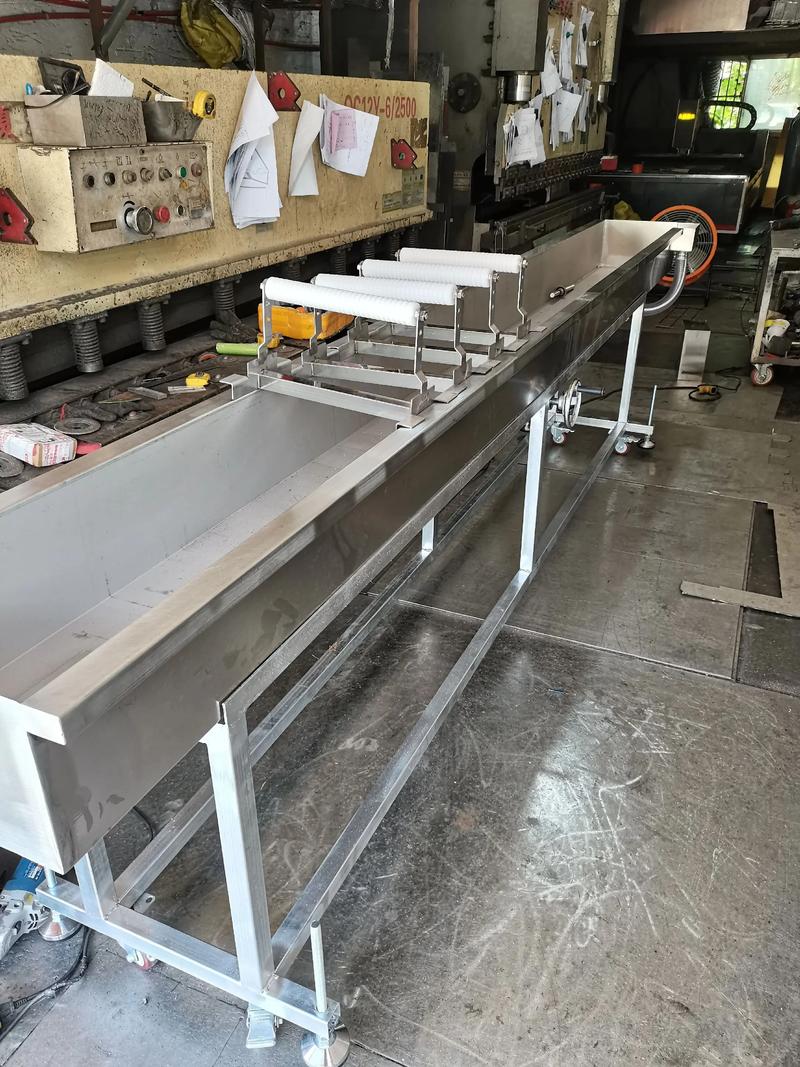

挤出造粒拉条冷却水槽现场图
问：挤出造粒切粒总是出很多碎屑和粉，换了三次刀片都没用，怎么回事？
答：先去摸料条，掰一根试试。如果刚出水就能直接掰断，那肯定是水温太低了。结晶型塑料比如PP、PET，过冷会让表层结晶度太高，变脆，切的时候肯定掉渣。一般来说，冷却水温控制在物料玻璃化转变温度以上10-20度就刚好，比如PP控制在40-50度，PET控制在50-60度，调整完你再看，碎屑直接少八成。不过话说回来，如果是做弹性体造粒，那水温就得低一点，不然料条软，切完粘在一起，这个得灵活调，没有死规矩。
不同物料挤出造粒的核心调整技巧
不同物料挤出造粒的核心调整技巧
不同的料，挤出造粒的思路完全不一样，我挑几个常见的讲：
💡 填充改性料
碳酸钙、滑石粉填充量超过30%的，一定要控制喂料速率，别一味追求产量开太满。高填充料熔体粘度大，喂太猛机头压力爆升，轻则出料不稳，重则漏料堵机。螺杆转速和喂料速率的比要稳住，一般来说扭矩控制在60%-70%之间是最合适的。
❗ 弹性体造粒
TPE、TPR这些软料，最头疼的就是粘模头、粘粒子。别整天派人擦模头，没用。首先把模头温度降5-10度，熔体粘度高点就不容易粘模头出料。切粒之前稍微多加点爽滑剂，粒子出来过振动筛的时候抖开，堆料别太厚，自然就不粘了。
✅ 回收料造粒
回收料杂，杂质多，一定要装连续换网器，别为了省成本用手动换网。你换一次网停15分钟，一天换三次，耽误出多少料？而且杂质堵网的时候机头压力飘，出料不稳，粒子等级直接降一级，卖的时候价格差好几百一吨，亏的远比换网器成本多。
干挤出造粒这行，从来不是什么高科技，就是拼细节。你把每个小环节摸顺了，产量提上去，次品率降下来，赚的就是这个细心钱。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：挤出造粒常见痛点拆解：老工程师的一线经验总结
文章链接：https://www.zystgy.cn/a/57756
