刚入行学机加工设计那会，师傅拿橡皮擦狠狠敲我的制图板，说你这线歪半毫米，工人做出来的零件就歪一厘米。那时候还不服，觉得不就是画个图吗？现在干了快二十年，才知道这话真的刻在骨子里。
工业绘图不是画设计图，是给整个制造链写通用语言
不管是手工绘图的年代，还是现在全3D建模的时代，工业绘图的核心从来没变过——把设计要求，零歧义传递给加工、装配、检验全环节，容不得半毛钱含糊。

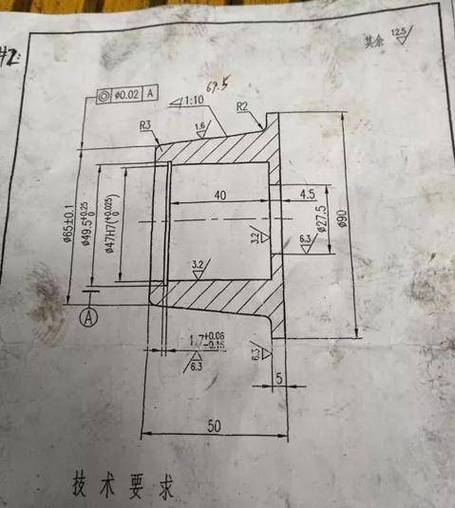

车间钳工对照工业装配图纸核对零件尺寸
我十几年前在国企车间，见过一个刚毕业的学生画法兰图，漏标了密封槽的深度公差，整批三十多个法兰全部废了，当时原材料还是贵得要死的316不锈钢，损失小二十万，那个学生蹲在废料堆旁边哭了一下午，谁劝都没用。
问：现在到处都是3D模型，为什么还要单独出2D工业绘图？
答：太实际了。车间里老师傅调铣床磨床，不会抱着笔记本转来转去，打印出来的2D图揣兜里、压在机床边，看标注随手记，比开3D软件方便一百倍。况且国内大部分工厂，验收标准都是以2D工业绘图的标注为准，3D模型只是参考，真出了质量纠纷，签字盖章的2D图才是有效文件。
这话不是瞎扯，我们行业内吃过这个亏的不在少数。
工业绘图最常见的三个坑，老工程师也有可能踩错
很多人觉得不就是画线标尺寸吗？有什么难的？真做起来，坑能把你埋得找不到北。我总结了三个最常见的：
1. 公差标注的坑：该严的不严，该松的瞎严。要么导致废品率飙升，要么平白增加好几倍加工成本。
2. 视角规则的坑：第一角投影和第三角投影搞混，出口外贸单最容易出大问题。
3. 图层规范的坑：尺寸线、轮廓线、中心线堆在一个图层，改图的时候找线找半小时，后续产品升级改款根本没法碰。

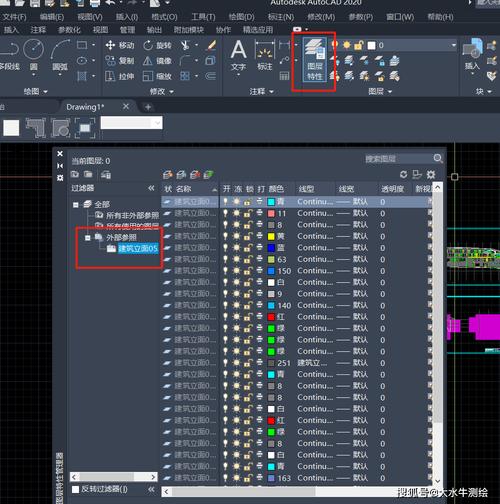

机械CAD工业绘图标准图层分类界面
我自己就踩过第二个坑。刚干设计那会接了一个给美国客户配套的零件订单，赶进度忘了把国内默认的第一角投影改成客户要求的第三角，投影标识也没改，人家工厂做出来的零件左右方向完全反了，十几万的违约金，我大半年的奖金全扣没了，说多了都是泪。
问：现在网上吹的AI自动生成工业绘图，能直接用在生产上吗？
答：说实话，我试过至少三款热门的AI绘图产品，生成简单的盖板、支架这类零件还行，碰到带复杂型腔、多公差配合的箱体类零件，标注错漏一大堆，甚至还有轮廓线交叉这种低级错误。目前AI只能帮你出个初稿，省点拉基础线条的时间，最后核对公差、检查标注完整性的活，还是得靠熟手来，起码未来三五年，AI替代不了靠谱的资深工业绘图师。
一张好的工业绘图，能帮工厂省几十万
一张好的工业绘图，能帮工厂省几十万
去年有个做矿山机械配套的小工厂找过来，说他们接了一批盾构机刀具座的订单，加工成本居高不下，废品率快20%，赚的钱还不够赔废料的。我让我们绘图师过去看了一眼原来的工业绘图，发现绘图员为了“保险”，把所有非配合面的公差都标成了±0.02，实际上这个尺寸只要误差不超过0.1完全不影响装配，工人为了满足这个多余的严公差，每个零件都要多花两个小时修刀调尺寸，无形中废料就多了。
后来我们绘图师重新改了标注，把不需要严公差的位置放宽到±0.1，只保留配合面的高精度要求，改完之后，加工时间直接降了三分之一，废品率掉到2%，一批两百多件，算下来直接省了快三十万。
💡 给工业绘图新手的几个实用提醒：
✅ 出图第一秒先核对投影方式，出口单一定要确认客户要求，别偷懒
✅ 关键配合公差一定要用加粗框标出来，师傅一眼就能看到，省得看错
❗ 别把所有标注都挤在一个视图，该拆就拆，清晰比什么都重要
说实话，现在行业里都在讲智能制造、无人车间，天天吹数字孪生，反而没人提工业绘图这种基础活。很多刚入行的小孩，上来就玩3D渲染做PPT，连最基本的GB标注规则都背不全，这不是舍本逐末吗？
不过话说回来，现在的工具确实比我们当年强太多，自动检查干涉、自动生成标注，比当年手绘用丁字尺熬夜画快了不知道多少倍。但是核心逻辑从来没变——你画的图是给人用的，是给加工师傅、给检验员用的，你得站在对方的角度想，哪里要标清楚，哪里要重点提醒，不能有歧义，不能漏信息。
工业制造这行，差一毫米，错一个符号，整批就废了。工业绘图就是串起整个制造链的那根线，这根线稳，后面的活才能稳。
对吧？
