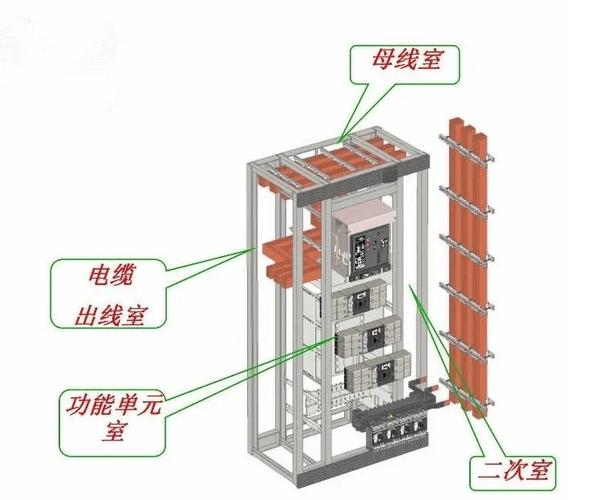

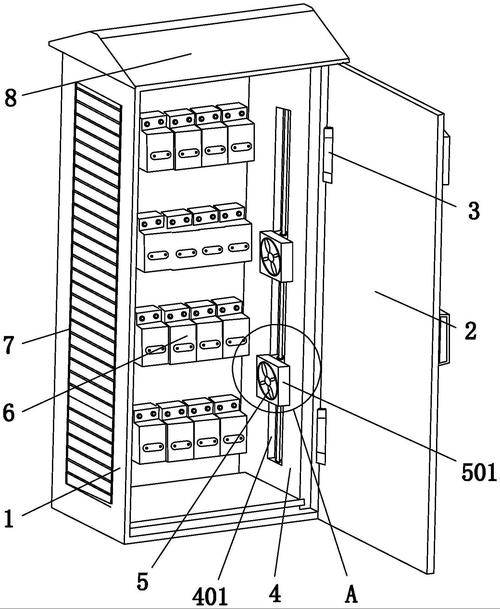

配电柜散热设计：别让柜内温度毁了你的设备 配电柜散热，这话题老生常谈，但我今天非得掰扯掰扯。原因很简单——我见过太多柜子因为发热毁在车间里了。 你说气不气人？设备选型时个个算得精细，可到了柜体设计，随随便便弄个铁皮箱，开几个百叶窗就当散热了。结果呢？夏天一到，变频器直接过温报警，生产停线，老板急得跳脚。 热量到底从哪来？铜排的电阻损耗、断路器的触头发热、变频器和开关电源的功率损耗……这些小热源堆在一个半封闭的铁皮箱里，简直像蒸笼。车间温度40℃，柜内直接飙到60℃以上。别以为设备没报警就是没事——电子元件寿命跟温度是反比关系，你以为是能用十年的，实际三年就废了。高压柜里那些绝缘件，高温老化了还可能引发短路，那可不是闹着玩的。 ## 先算算你的柜子到底有多热 很多工程师不会做热负荷计算，全凭经验。但经验这东西，有时候真不靠谱。 简单公式：柜内总发热量Q（瓦）= 所有元器件发热量之和 + 太阳辐射（如果装室外）。元件发热量怎么查？变频器说明书里写着呢，或者用效率法估——比如电机功率30kW，变频器效率95%，那就有1.5kW变成热。开关柜里断路器、接触器也有电阻损耗，I²R算一下就有数。 💡 别傻乎乎把所有功率都算上，有些元件是间歇工作的，得做负载系数修正。 ## 散热方式，千万别选错 常见的三种：自然通风、强制风冷、空调（或者热交换器）。 自然通风——靠柜体上下百叶窗形成烟囱效应。这招只适合发热量小于0.5kW/m²的柜子，而且柜内必须有足够的对流空间。有些厂家把元器件塞得跟沙丁鱼罐头一样，百叶窗再大也没用。 强制风冷——加装风扇，顶部抽风，底部进风，形成负压气流。这是最经济的方案。但有个大坑：必须做尘过滤！你想想车间里那些棉絮、铁粉，一旦吸进柜内，糊在散热器上，温度照样爆表。我见过一个客户，风扇没装滤网，三个月后柜内积灰足有硬币厚，变频器故障率直线飙升。 空调/热交换器——当柜内温度必须低于环境温度，或者环境本身太恶劣（有腐蚀性气体、高湿），那只能上空调。热交换器则是隔离散热，效果稍差但便宜省电。 ❗ 别凭感觉选！做个简单估算：如果柜内允许温度40℃，环境35℃，温差5℃。每一瓦发热量需要约0.5m³/h的风量（经验值）。你算算需要多大风量，再选风扇。 ## 风道设计是门手艺活 很多柜子装了风扇，降温效果却不行，问题就在气流路径。风扇装在柜顶中间，进风口在侧面，气流干脆“短路”——从进风口直接吸到顶部，底部元件还是热。 正确做法：进风口在柜体下部，出风在顶部，元器件安装时留出上下通道。大功率元件（比如变频器、电抗器）最好独立风道，把热风直接引出柜外，别让热量再加热其他元件。

还有个小技巧——风扇位置要比发热源高，让热气自然上升顶出去。如果空间允许，可以在柜顶装导流罩，防止热风回流。 ## 别忽略IP防护等级 散热和防护天生矛盾。IP54的柜子要求防尘，你开百叶窗就等于降级。所以有些场合得用密闭柜+热交换器，或者用内部循环风冷+水冷板。别贪便宜选低防护等级，到时候生产粉尘进来，啥散热都白搭。 ✅ 最稳妥的办法：先算热负荷，再查风量或制冷量，最后对照防护要求选型。 问：柜内温度到底控制在多少合适？ 答：一般电力电子设备建议柜内温度不超过50℃，最好控制在40℃以下。但还要考虑湿度——湿度过高会结露，低压柜适合的相对湿度是5%～95%（无凝露），高压柜要求更严。 问：风机是一直转好，还是温控起停好？ 答：当然用温控器控制！一直转既耗电又让灰尘更早堆积，而且风机寿命也短。用温控开关（比如50℃启动，40℃停）可以省不少事。但要注意，风机启动频率别太频繁，设个回差（比如5℃）更合理。 ## 实际现场案例 前两年给一个汽车零部件厂做改造，他们有个配电柜装的是120kW的变频器，柜门一关，夏天柜内温度能到70℃。原来的风扇装在侧面，进风口在背面，灰尘堵死了，风机每年烧俩。我们重新设计：底部独立风道进风，顶部加装大流量风扇，柜内加装温度传感器联动风扇启停。改造后同样条件下柜内温度稳定在45℃以内，再没出现过热报警。 教训是什么——散热必须从整体布局考虑，不是装个风扇就完事。

## 最后说点接地气的 配电柜散热这事，说难不难，但真有个什么“诀窍”的话，那就是多算、多测。装好后用热成像仪扫一遍，高件区一目了然。别嫌麻烦，算清楚再动手，省得后期后悔拍大腿。 对了，还有一点——柜内的线缆别缠成一捆，那会影响气流。走线槽别挡住风口，线径也要留余量，不然大电流下导线本身发热，雪上加霜。 总之，别让你的配电柜变成“蒸柜”。该分道扬镳的发热源就得分，该加风扇就加，别舍不得钱。等你设备炸了，维修费可比风扇贵多了。好嘞，就聊到这，希望对你有用。
