2026-08-10 05:53:40 作者：网编
分类：文章
干了十几年表面工程，要说哪种技术让我又爱又恨——那绝对是热喷涂。爱它，是因为它真能解决问题，把普通钢材变成耐磨损、耐高温的‘金刚不坏之身’。恨它……嘿，工艺参数调不对，涂层剥落起来比剥橘子皮还快。
今天不扯虚的，就聊点车间里实实在在的东西。
它凭什么让零件‘续命’？核心就一个字：喷
这玩意儿说白了，就是把材料加热到熔化或半熔化状态，然后高速喷到工件表面。有点像用喷枪给墙面上漆，但喷的是金属、陶瓷甚至塑料，温度能飙到上万摄氏度。不过——千万别以为只是‘喷’那么简单。

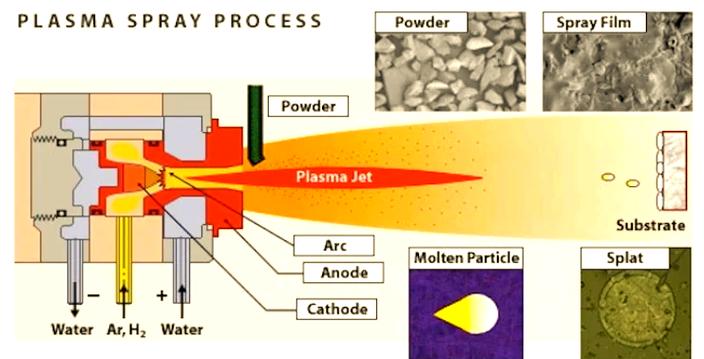

等离子喷涂射流高温熔融粒子飞行轨迹
热源不同，脾气完全不一样。火焰喷涂最老派，烧乙炔氧气，成本低，但涂层结合强度一般。电弧喷涂呢？两根金属丝一碰，电弧熔化然后压缩空气吹出去，效率贼高，适合大面积防腐。我最常用的是等离子喷涂，图它温度高，能把陶瓷粉末（比如氧化铝、氧化铬）喷出陶瓷涂层，硬度HV1000以上，耐磨性甩碳钢几条街。但等离子喷枪耗材贵，氮气、氢气纯度差一点，涂层就起皮。还有个后起之秀——超音速火焰喷涂（HVOF），速度是音速好几倍，涂层致密得吓人，做硬质合金涂层（WC-Co）简直绝配。但设备投资……小厂根本玩不转。
问：热喷涂和电镀、堆焊比，到底强在哪？
答：这问题客户问得最多。这么说吧，电镀层薄，一般几十微米，而且有氢脆风险，强度件不敢镀。热喷涂呢？轻松做到几百微米甚至几毫米，材料选择范围宽得离谱——只要熔点以下不分解，粉末状的都能喷。堆焊熔深大、稀释率高，热影响区也大，薄壁件一焊就变形。热喷涂基体温度能控制在200℃以内，变形几乎为零。不过话又说回来，热喷涂结合机制主要是机械咬合，抗冲击不如冶金结合的堆焊，所以重载冲击工况还得掂量掂量。
选粉末、调参数……全是血泪经验
记得有次给泵轴喷镍基合金，硬度要求HRC60以上。我偷懒用了高功率参数，速度快，结果涂层内应力炸裂，一条条裂纹跟龟背似的。后来改预热温度、分层喷涂、每层喷完用压缩空气冷却——像伺候大爷一样慢慢来，才搞定。
粉末粒度分布是经常被忽略的坑。太细会烧蚀，太粗熔化不充分。我一般让供应商提供-45+15μm的规格，但实际还得看设备‘脾气’。有一次用钼粉喷同步器锥环，发现粉末流动性差，送粉管老堵，气得我把送粉器拆了改振动……后来换球形雾化粉，顺畅多了。这些小细节，书本上可不写。
热喷涂操作者调节等离子喷枪参数
问：喷涂后必须机加工吗？不能直接使用？
答：看情况。涂层表面粗糙度一般在Ra5~15μm，跟砂纸似的。如果用于配合面或密封面，必须磨削或抛光。我们通常用金刚石砂轮，因为陶瓷涂层太硬，普通刚玉砂轮根本啃不动。不过有些耐腐蚀涂层（比如喷锌、喷铝），用于户外钢结构，糙点更好，油漆附着力强。❗千万别喷完直接装机图省事——那等于拿零件寿命开玩笑。
天上飞、地下跑，它无处不在
天上飞、地下跑，它无处不在
热喷涂的应用领域宽得让人兴奋。航空发动机叶片喷热障涂层（TBC），氧化锆陶瓷扛1300℃高温，让金属基底温度降200℃，这玩意要是失效……你懂的，空难级别。我们前年给燃气轮机做过一回，一层粘结层MCrAlY，一层陶瓷，每层厚度精确到微米，手一抖报废一片，成本几万。
造纸机辊筒喷碳化钨耐磨涂层，原来半年磨坏一根，喷完后用三年还光溜溜。还有汽车活塞环喷钼基涂层减少摩擦，人工关节喷羟基磷灰石促进骨长入……说实话，每次看到这些跨界应用，都感慨这技术生命力太旺了。但国内很多厂还拿它当‘替补’——零件磨损了才喷，而不是设计端就融入，这是认知差距。
冷喷涂是个新趋势。粉末不急化，靠纯动能撞到基体上，涂层致密无氧化，还能喷铜、铝这类敏感材料。就是速度门槛太高，设备稀有。💡建议搞表面工程的同行多关注，未来五年可能爆发。
写到这里突然想吐槽：都什么年代了，还有人问我热喷涂是不是镀锌？唉……科普任重道远。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：热喷涂：这层‘铠甲’到底有多硬？我踩过的坑和惊喜
文章链接：https://www.zystgy.cn/a/56681
