2026-08-10 04:45:42 作者：网编
分类：文章
干过涂装车间的都知道，粉末喷涂最烦人就是橘皮。明明参数都对，出炉就是不平整。折腾半天——发现是流平剂的问题。其实，流平性这事儿，说穿了就是涂料在熔融阶段的表面张力在作祟。但你如果真去调配方，厂家会告诉你“我们用的都是进口流平剂”，结果呢？还是得自己一点点试。

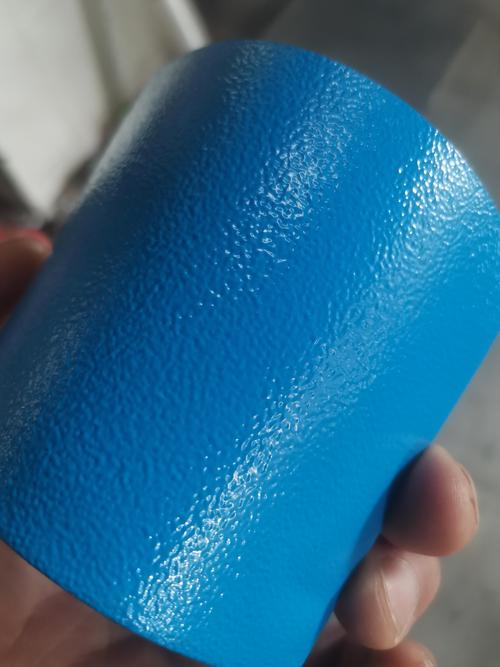

粉末喷涂橘皮缺陷与正常涂层对比图
话说回来，很多人一上来就盯着喷枪参数，电压调高、出粉量改小，反而忽略了前处理这个隐形杀手。有一次我们给一批钣金件做喷涂，试片好好的，一上挂具就出针孔。查了三天，最后发现是脱脂槽的pH值漂了——就因为周末停机，药剂沉淀了。这种破事儿，书本上可不会写。
那怎么办？别急，先看几个要命的关键点。
电流与电场：别光调电压
都说静电粉末喷涂靠的是电场力，可很多人只调高压静电发生器上的数字，却不管喷枪离工件的距离。实际干活儿时你试试看：电压拉到80kV，距离从200mm变到300mm，膜厚直接掉15%——这还是平面件。遇到法拉第笼效应严重的凹槽，你得反向思维：降电压、关闭静电反而能喷进去。不信？下回你拿个带深孔的试板，关掉静电用纯气送粉，虽然上粉率低，但孔内覆盖率绝对比开静电强。💡

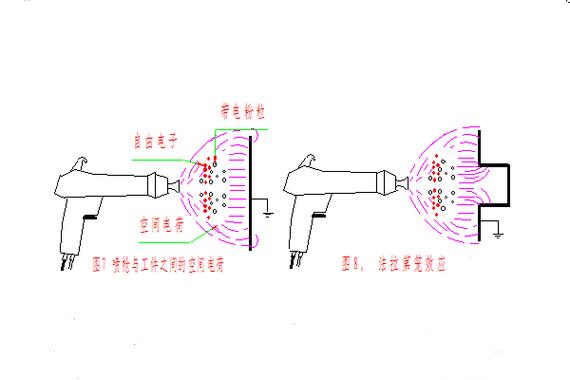

静电粉末喷涂法拉第笼效应示意图
固化：不是温度到了就行
粉末喷涂的固化工艺，书本上给的都是工件表面温度曲线，但实际炉温均匀性才是魔鬼。我们线上测过，一个箱式固化炉，设定200℃，角落和风口能差出18℃。如果粉末的耐温窗口窄——比如有些低温固化粉，180℃才完全交联，过 200℃就发黄——那你只能祈祷工件别放在炉子风口。更坑的是热电偶位置，很多时候你读到的只是炉膛空气温度，而不是工件真实温度。✅ 强烈建议用炉温跟踪仪测几次，哪怕租设备，也比报废一挂件划算。
QA：实打实的产线疑难
问：我们的粉末涂层做冲击试验总是不合格，附着力差，但划格法又是好的，怎么回事？
答：这事儿我以前也懵过。划格法只测涂层对基材的宏观附着，冲击试验暴露的是涂层内聚力不足，或者底材和涂层的弹性模量不匹配。说人话就是：你的底材太软、或者固化过度了。像铝板喷涂，如果前处理做得太糙，铬化膜过厚，反而会变成夹心饼干——中间层脆，一冲就裂。还有个坑：粉末本身如果树脂和固化剂比例不对，固化后交联密度太高，脆性就大。换一款粉末，或者降低固化温度试一次，大概率能解决。
问：喷粉房回收的粉末混用到新粉里，什么比例安全？
答：这个要看系统。要是旋风分离+滤芯的单级回收，恕我直言，最好别混。因为回收粉粒径偏细，还带着灰尘，上粉率低且容易堵枪。如果你想省钱，必须用振动筛过掉120目以上的粗颗粒，然后按新旧粉 1:3 混，并且只用在背面或不外露的面上。❗ 千万别贪：我见过混用比例太高，结果整个批次的涂层都出现缩孔，因为回收粉里混了极少量的机油雾。损失是粉末成本的十倍不止。
换色速度：效率都藏在这里
粉末喷涂的柔性化，现在客户动不动就要小批量多颜色。换色时间从30分钟压缩到10分钟，利润就出来了。秘诀不在人，而在喷房设计。快速换色系统，喷房内壁要用防静电、不易粘粉的材料（比如聚丙烯板），抽风方式必须是底抽风加侧辅助，让飘浮的粉末尽快沉降。有人花大价钱装了自动清扫机器人，结果发现清扫程序不合理，还不如一个熟练工拿着吸尘器快。⚠️ 注意：清粉时的压缩空气含水量，喷房内残留的那点湿气，是下次生产起泡的元凶。
粉末回收与安全：别不当回事
粉末喷涂车间看着干净，其实粉尘爆炸的风险不低。粉末浓度在 20-50 g/m³ 就可能爆炸，而喷房里的浓度轻松超过这个值——如果你的回收系统设计不佳的话。除尘器必须配泄爆片和隔离阀，旋风管道要有足够风速防止粉末沉降。另外，金属工件一定要挂好，尤其轻薄的冲压件，静电排斥会让它们甩起来撞枪嘴，产生火花。有一次我们就是一个小活儿，工人偷懒没挂钩，结果件掉下来搭接在喷枪上，瞬间放电，火星引燃积粉——还好量不大。从那以后，安全培训我再也不走形式。
说到底，粉末喷涂这行，看手册只能入门，真本事都是踩坑踩出来的。把前处理做好了，固化曲线摸透了，回收系统配对了，出问题的几率就小得多。不过话说回来，新技术也在倒逼我们：像低温粉末、红外脉冲固化这些，下次再聊。现在，先去查查你的脱脂液pH值和炉温均匀性吧，这两个最容易忽略，也最要命。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：粉末喷涂的坑，我替你踩过了：从橘皮到爆粉，车间实战拆解
文章链接：https://www.zystgy.cn/a/56679
