上周三下午三点四十七分，我蹲在CNC机床旁边，看着炸裂的弹簧夹发愣。碎片飞出去削掉了一块防护罩漆皮——幸好没伤人。这是这个月第三次。明明按手册选的，怎么就……弹簧夹失效，有时候真不是数据问题，是命。或者说，是忽略了几个要命的细节。
说实话，弹簧夹这种东西，太不起眼了。一个小铁片，几个弯折，拧巴拧巴，能有什么学问？可但凡真正在产线摸爬过几年的，都会对这小东西心生敬畏。选错一个，停线半小时，老板脸色铁青，你的后背发凉。
弹簧夹的种类？先别管，你得知道自己要夹什么
一上来就翻产品目录的，十个里有九个要吃亏。上个月一个徒弟问我，师傅，弹性夹和开口夹到底选哪个？我瞪他一眼，你连夹持对象都没告诉我。是夹薄铝片还是淬火钢轴？是静态固定还是随动机构？夹持面是毛坯还是精磨？这些不搞清楚，直接聊种类就是耍流氓。
问：弹簧夹常见材质有哪些？答：最常用的是65Mn弹簧钢，但如果你在潮湿环境或食品机械上，不锈钢（比如SUS304）是必需的。有些重载场合用铬钒钢，有人还迷信德标51CrV4。但千万别以为材质高端就万事大吉——热处理工艺不到位，金相组织一塌糊涂，照样当场罢工。❗
还有那种塑料弹簧夹，尼龙的、PP的，千万别看不起它们。在某些绝缘要求或轻载场合，比金属的灵光得多。关键是你得懂你那条线的脾气。
选型翻车实录：那个被忽略的R角

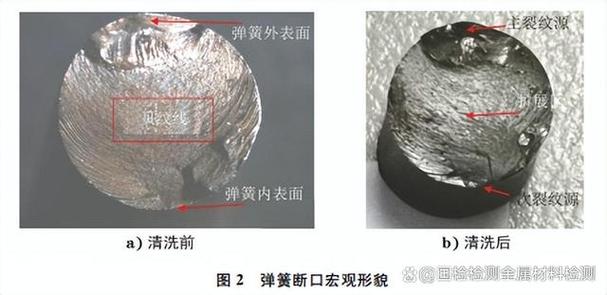

去年有个医疗设备项目，弹簧夹装在消毒舱里，频繁开合。工程师按负载选了个标准件，结果寿命不到设计值的十分之一。拆下来一看，断裂源全在弯角内侧——尖锐的 R 角产生了应力集中。解剖后拍高倍照片，裂纹就像干涸河床。设计手册上画得明明白白，最小弯曲半径不能小于板厚，但实际加工时，有些厂为了省事，折弯模子磨损了也不换，R角直接给你整成直角。这能怪谁？怪自己没去验首件。
问：如何检查弹簧夹的疲劳寿命？答：看外观没用，得做疲劳试验。但小厂哪来试验机？我的土办法——显微镜看折弯处表面光洁度，如果有微裂纹或刀痕，直接退货。另外，拿一个样件反复掰到断，数次数，跟同批次对比，大概心里有谱。💡
还得留神表面处理。发黑、镀锌、磷化，听着都一样，其实差远了。镀锌层在反复弯曲下会剥落，碎屑掉进精密机构里，那叫一个灾难。有些场合必须钝化处理，用化学膜替代电镀层。
安装手法：讲究得让人发指
你以为装上就完事？呵呵。弹簧夹的预紧力，往往靠安装时的变形产生。但多数工人习惯用螺丝刀硬撬，或是锤子轻敲……听好了，敲击是弹簧夹的天敌。哪怕肉眼看不见的微裂纹，也会在循环载荷下迅速扩展。正确的做法是用专用工装均匀施加压力，一步到位卡入定位槽。我见过一家德资厂，安装弹簧夹用的钳子都定期校准开口宽度，变态吧？但人家那良率确实服气。
还有个经常被忽略的点：夹持力的拐点衰减。新夹上岗，刚性好得很，用几个月后，金属内部位错堆积，塑性变形悄悄累计，夹持力会突然垮塌。如果你发现调机频率越来越高，别犹豫，直接换新。别为了省几块钱的夹子，报废一批工件。
问：弹簧夹能修吗？答：原则上不能。但如果你在野外或紧急情况，可以加热到去应力温度回火一下，兴许能续命几天。但车间里嘛，建议直接丢废料箱。安全第一。
顺便说一句，库存条件的坑多数人不在意。湿度、腐蚀性气体，甚至仓库的振动，都会让弹簧夹弹性衰减提前到来。最好用防锈纸密封，平放，禁止堆叠过高。我们库管有一次把几箱弹簧夹摞了三层，底层全变形了，一箱全报废，气得我直哆嗦。
哎，这些小东西，总能用最意想不到的方式教训你。但当你真正摸透它们的性子，你会发现，工业弹簧夹这玩意儿，简直是机械世界里最诚实的伙伴——你怎么对它，它就怎么回报你。虽然偶尔也会发发小脾气……
最后唠叨一句：永远别把标准当成绝对真理。标准是人写的，你的工况是独一无二的。多试验，多感受，多和老师傅聊聊——他们嘴里蹦出来的经验，可能比任何论文都值钱。
