三辊研磨机这东西，原理简单到一句话就能说完——三个辊筒，不同转速，靠剪切力把物料碾细。但真在产线上跑起来，里面的门道，多到能写一本书。今天不聊教科书理论，就说说那些车间里没人告诉你的残酷真相。
三个辊筒，凭什么能碾出纳米级细腻？
很多人觉得三辊机不就是“挤过去、刮下来”吗？说实话，如果辊筒转速一样，那还真就是瞎折腾。核心在于速比。通常后辊最慢，中辊稍快，前辊最快，形成巨大的速度梯度。物料在两个辊筒的间隙中，不是被压扁，而是被撕裂。这种剪切力，直接作用于粉末的二次团聚团。调间隙的时候，手感相当微妙——太紧，电机过载跳闸；太松，物料直接从缝里溜过去，跟没磨一样。辊筒材质更是个坑。高铬铸铁耐磨，但导热差，磨高粘度黑色油墨时，散热跟不上，辊面温度一高，物料就变稀，泵送都困难。氧化锆陶瓷辊，镜面抛光，用于白色颜料时简直神物，不沾色、不生锈，可价格是普通铸钢辊的五倍以上。有一次帮朋友选型，他冲着便宜买了台二手锆辊机，结果辊端部有暗裂纹，没跑两个月，直接崩掉一块，整个辊筒报废。维修单上的数字，他心疼得直吸凉气。
还有冷却。很多操作工觉得，冷却水有点就行。错！当辊筒表面超过45℃，某些树脂就开始预聚合，产生“焦皮”粘辊。这时候刮刀根本刮不干净，一遍遍带回去，细度越磨越差。我们车间现在强制用软化水，而且每个辊筒的进出口水温必须记录。不是较真，吃过亏之后，就学乖了。
高粘度物料，三辊机是绝对主场
问：我的物料粘度超过80万厘泊，三辊研磨机能稳定处理吗？
答：完全可以。三辊机天然适合高粘、高稠度的膏状物料。不过，必须强化冷却系统——最好用冷冻水循环，进出水温差控制在2℃以内，否则辊筒热膨胀会造成间隙变化，细度波动。另外，刮刀架的刚性很重要，刮刀压力不足，高粘度料会“打滑”，下料一半就断流。
还有个常见误区：很多人为了提产量，拼命加快辊筒转速。结果呢？物料根本没时间在间隙中充分拉伸，细度反而下来了。这就像吃面，囫囵吞枣和细嚼慢咽，消化率能一样吗？真想提速，不如调小一点的间距，让前两辊压得更实，而不是简单给电机加频率。
选液压还是手动？别被销售那张嘴带歪了
液压系统确实省力，一键加压，压力反馈精准。对于高硬度颜料，比如钛白粉，液压能提供持续稳定的辊间压力，避免手动扳手因操作工疲劳而逐渐松懈。但液压机一旦密封圈老化漏油，维修成本足够买台新手动了。而且液压油万一渗入物料……那整批产品全废，洗锅都能洗哭。实验室小试，手动款其实更实在。调了间隙，手上有感觉，知道物料到底吃不吃得住。前年在展会上，某德国品牌的技术总监亲口跟我说：“中国客户总迷恋液压，其实在我们总部实验室，七成还是手动机型。”他没解释原因，但我琢磨，可能是因为手动调整那种“人机交流”的即时反馈，机器参数永远替代不了。
问：实验室小试和批量生产，选型上到底怎么取舍？
答：实验室研发阶段，建议选手动调节的三辊机。因为它便宜、皮实，最关键的是间隙调节手感细腻，研究员能直观感知物料的流变特性。批量生产时，再看产能和自动化需求。若日处理量在200公斤以上，且物料对压力波动敏感，就上液压；如果只是偶尔生产高附加值小批量，手动更划算。但切记：无论哪种，一定要配高精度刮刀调节机构，哪怕多花一万块，往后省下的清洗时间绝对值回票价。

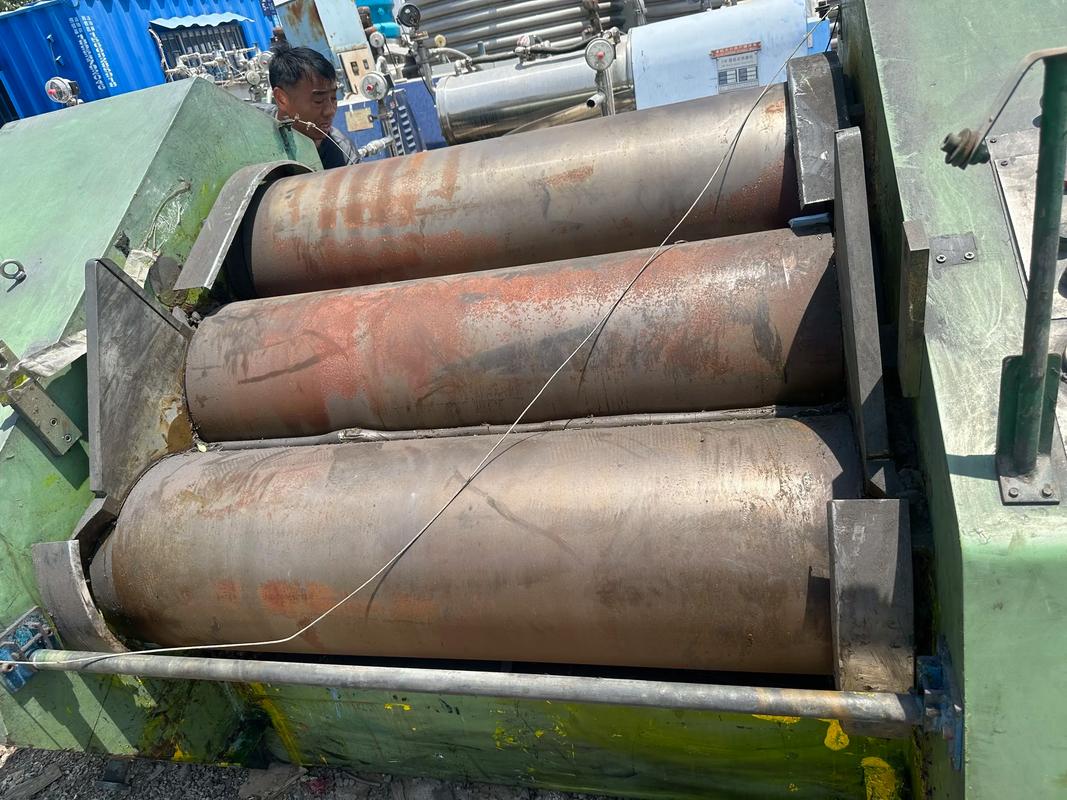

维护不当，辊筒就是台“碎钞机”
正确的维护其实不复杂。每天下班前，必须用树脂基清洗剂循环清洗，直到出料口流出的清洗剂清澈透明。然后用软布擦拭辊面，涂一道薄薄的防锈油。冷却水道每季度用酸洗剂除垢，流量计定期校准。这些事，写进操作规程里不难，难的是让操作工真心去做。我的办法是，把辊筒更换价格的明细贴到机器侧面，效果比罚钱都好。
最后扯点别的。很多人问国产和进口三辊机差距在哪儿。我觉得不是设计，是制造公差。辊筒的圆柱度，进口机能做到0.002毫米以内，国内很多中低端还停留在0.005毫米。这个差距，直接体现在磨出来的细度极限上。不过近年长三角有几家专精特新小厂，陶瓷辊做得相当不错，价格只有进口的1/3，寿命能到八成，适合对成本敏感的企业。
其实，说了这么多，机器再好，还是要人用。那个老张后来跟我成了朋友，现在他每两小时测一次辊温，刮刀刀口角度拿放大镜检查。上周他发消息说：“原来不是机器不行，是我以前压根儿没把它当精密设备。” 你看，认知一变，一切都不一样了。好了，今天就聊到这儿，有什么实操问题，评论区见——虽然我不一定回得了，但总会有人替你试过坑。
