2026-08-09 01:19:07 作者：网编
分类：文章
说实话，干了二十年机械加工，一提“工艺改进”这四个字，我后槽牙就发酸。不是烦，是条件反射——因为每次搞改进，前期都是地狱模式，后期要么爽到飞起，要么亏到吐血。真的，没中间状态。
前阵子接了一批轴类零件，材料42CrMo，调质硬度HRC28-32，有个内孔公差0.018mm，粗糙度Ra0.8。原来工艺：粗车→半精车→精车→珩磨。听着挺顺对吧？结果批量一上去，废品率蹿到12%，全是振纹和锥度超差。老板脸都绿了，把我堵在机床边上：“李工，这单子要赔光，咱俩得去送外卖。”
我蹲那儿摸了半天主轴，又拿百分表打跳动，突然发现——不是机床精度不行，是刀杆悬伸太长了。这帮小子图省事，用了标准镗刀杆，长径比都到6了，能不振嘛。我当场飙了句脏话，把带班吓一跳。改！马上改！

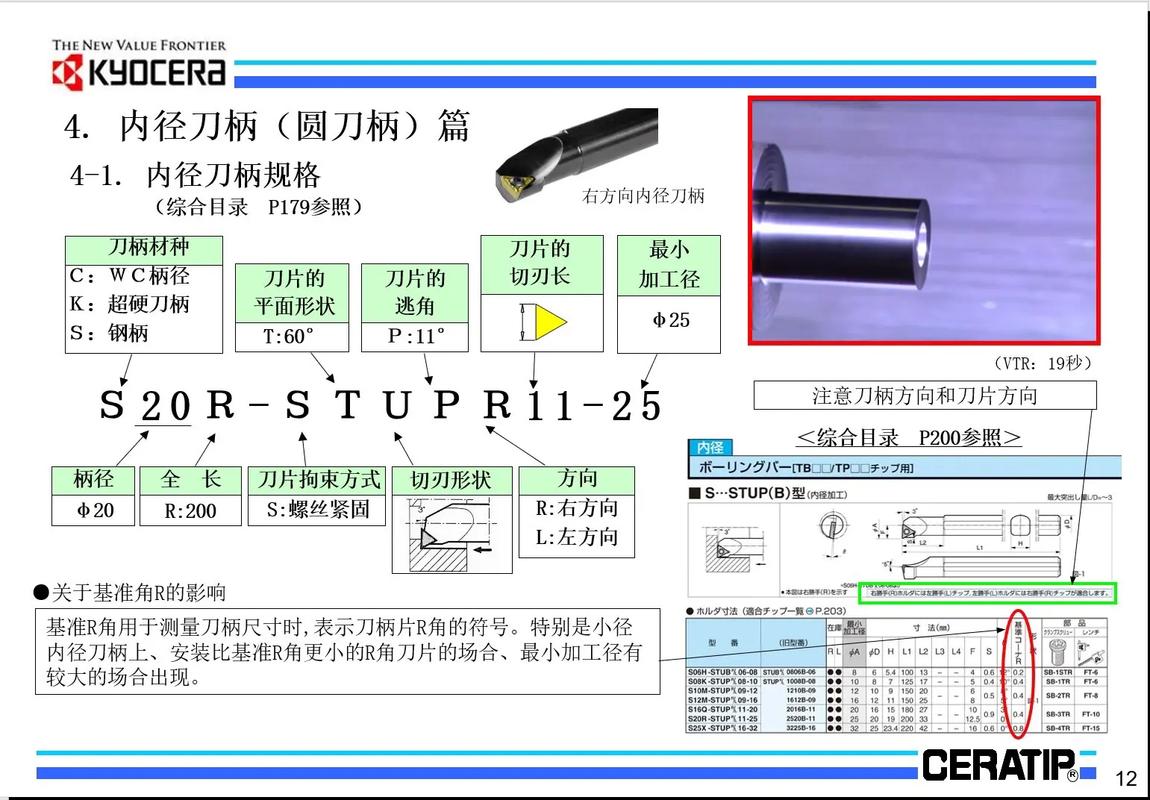

细长镗刀杆加工时振纹与刀具悬伸长度示意图
改的不是工艺，是脑子里的懒筋
很多人以为工艺改进就是换好设备、上好刀片，其实80%的问题出在加工顺序和装夹方式上。我把那批轴的内孔加工拆成两段：粗镗用短刀杆大余量，留0.2mm给精镗；精镗换了个小刀尖圆弧的CBN刀片，切削速度拉到180m/min，反而稳了。然后最关键的一步——精车外圆和精镗内孔必须在一次装夹里干完，跳同心度可是门玄学。
结果？废品率从12%直降到0.7%。老板给车间买了三箱红牛，扬言要给我加鸡腿。我灌了一口红牛，心想：这玩意儿比吃降压药管用。
✅ 经验一：别总怪机床，先检查你的工艺路线有没有“反人类”设计。比如：热处理后硬车，非要留0.5mm余量，那不是找崩刀吗？
问：很多厂里一说工艺改进就上五轴机床，花大钱，效果反而一般，咋回事？
答：哎，典型的本末倒置。五轴是好东西，但如果你连三轴的装夹变形都没搞明白，上五轴只会让变形更花哨。我见过一个做铝基板的，平面度死活保不住，换了真空吸盘、用了高速切削，还是翘。最后发现——毛坯应力没释放，粗加工后该自然时效48小时，结果他们直接干精铣。这跟机床有毛关系？所以，先治“人”，再治“机”。💡
夹具上的那点破事，三天三夜都说不完
搞工艺的要是轻视夹具，趁早转行。有回接了个薄壁套，壁厚才1.8mm，夹紧了椭圆，夹松了打滑。车间主任老刘掏出一个陈年三爪卡盘，嘿嘿一笑：“看我的。”结果车一刀下去，工件直接飞出来，差点把顶棚射个窟窿。我一把拽住他：“你疯啦？这玩意儿得用内涨芯轴！”
后来我们做了个带液压膨胀的芯轴，里面灌防冻液那种，夹持力均匀得像老婆揉面。一件废品没出。

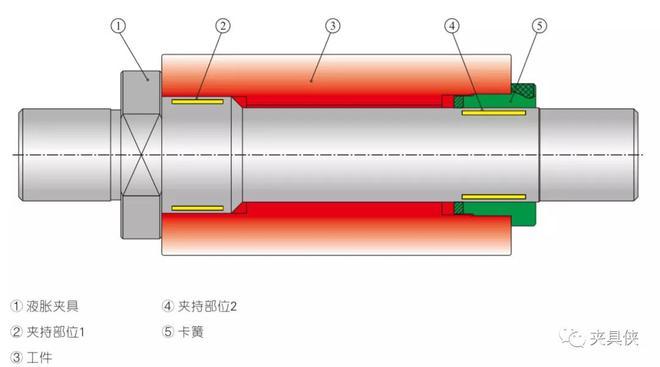

薄壁零件液压膨胀芯轴夹具内部结构剖面图
不过，也不是每次改进都这么顺。去年搞自动化生产线，引进个机器人上下料，调试了整整两周，节拍就是提不上来。PLC程序改了八版，传感器换了六个，最后发现——气爪上沾了切削液里的铁粉，打滑。清干净铁粉，一切正常。你说是技术问题吗？是，也不是。就是细节没抠到位。
❗ 经验二：工艺改进的魔鬼永远藏在那些你以为不起眼的角落，比如切削液浓度、铁屑缠绕、甚至操作工早饭吃没吃饱。
问：小批量多品种的零件，工艺改进从哪儿下手性价比最高？
答：快速换型！（SMED）这块我强推。我们以前换一次产品要45分钟，后来把内外部作业分开，提前预热好刀具、把夹具定位块做成快换的，硬压缩到9分钟。成本？买了几块定位板，几百块钱。回报？每月多干出40个工时。你说值不值？当然，你得先拿摄像机对着换型过程拍，然后抠每一个动作，那股较劲劲儿——像极了菜市场大妈砍价。

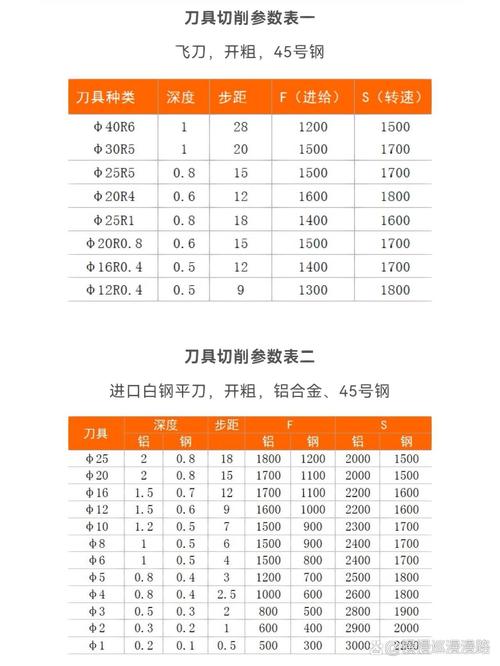

切削参数这东西，胆子要大，心要细
切削参数这东西，胆子要大，心要细
我至今记得刚入行时师傅吼我的话：“吃刀量不敢加，转速不敢提，你拿机床当祖宗供着啊？”现在我也吼新人，大概这就是传承吧。不过吼完还得教：新刀片上去，先在废料上试切，看铁屑形状，C形、6字形才是好的，要是出了带状屑，赶紧调断屑槽或加大进给。
有一次车一种沉淀硬化不锈钢，17-4PH，硬度上来了，刀具寿命只有3个件。供应商推荐了个进口涂层刀片，一片200多块，车间里一片哀嚎。我硬着头皮试了试国产PCBN刀片，线速度从80提到140，干切，一件没啃完就崩了。崩得我心里稀碎。后来把冷却方式改成高压内冷，又加了微量润滑，刀片寿命一下子上到22件。成本反而比进口的省一半。
所以，参数这玩意，没有神仙表可以抄。你得摸透材料的脾气，还得摸透自己机床的扭矩曲线。有时候，不当家不知柴米贵，不撞南墙不知道回头。
💡 经验三：所有推荐的切削参数，都是参考，不是圣旨。你的冷却液、你的装夹刚性、甚至你的海拔高度，都会让它变味。大胆试错，但请用废料。
问：现在都说数字化车间，MES系统对工艺改进到底有多大用？
答：实话难听——如果你们厂连基本的工艺纪律都没有，上MES就是烧钱买了个电子看板。工艺参数实时采集是好，但你得有人看懂那堆曲线啊！我碰到过一个厂，主轴负载波形突然起锯齿，工艺员愣是说正常，最后轴承烧了。这不扯吗？数字化是放大镜，把问题放大了，但解决问题的还是人的脑子。不过，一旦团队成熟了，数据能帮你发现很多隐蔽规律，比如刀具寿命拐点、设备热漂移周期，那时候改进效率是飞升的。所以，先修炼内功，再练神兵。
最后扯点闲篇。干这行久了，发现工艺改进其实跟做饭差不多：菜谱是死的，火候是活的。你按菜谱放盐，淡了，下次就多撒半把；咸了，就少放。怕的是那些死抱着“标准工艺”不放，还不去车间闻闻烟味的人。真的，多去机床边上站站，摸摸振动，听听异响，比在电脑前画一百张甘特图都强。
——来自一个还在为0.005mm挣扎的老工艺员。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工艺改进：车间里那些省钱的野路子，我踩过的坑和捡到的宝
文章链接：https://www.zystgy.cn/a/56621
