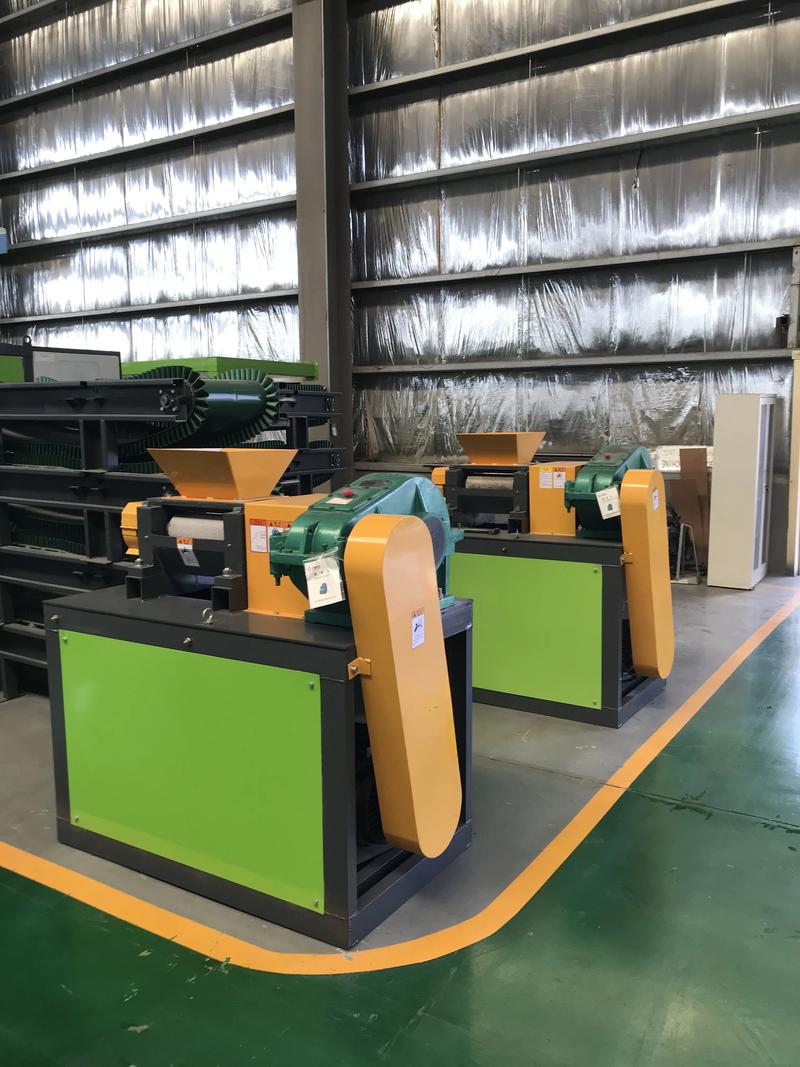

造粒车间那点事儿，说穿了就是和粉体较劲。记得前年给一家化肥厂调试干法对辊造粒机，原料是氯化钾，水分不到2%，厂家拍胸脯说‘闭着眼都能挤出来’，结果呢？出来的颗粒一碰就碎，像酥饼渣子。——当时真想骂人。🤬
后来才发现，是原料粒度分布太宽了，细粉没占比，粗粒占大头，强行挤压只会让大颗粒表面产生微裂纹。加上那个厂家为了省成本，辊皮没用淬火处理，一个月下来坑坑洼洼，造粒设备直接变废铁。说实话，这种坑，老手也跳。
💡 干法造粒：不是省了干燥，就万事大吉
很多人迷信干法造粒——没有废水、不用干燥，环保还好批。但实际呢？它对原料的塑性要求极高。像凹凸棒土、高岭土这些天然带粘性的，干法确实香；可一旦碰上无机盐、氧化物，你试试？简直像把沙子压成石块，辊压机压力开到20MPa，出来的颗粒成型率还不到60%。
还有一点特别操蛋：粉尘。干法造粒的破碎整粒环节，细粉回料量动不动30%以上，车间里PM2.5爆表，工人三天两头投诉。环保局一来，照样停产。❗所以别听厂家忽悠什么“零排放”——那是实验室数据！现场能控制回料在20%以内，就算你牛。
🤔 湿法造粒：糖衣炮弹还是真香？

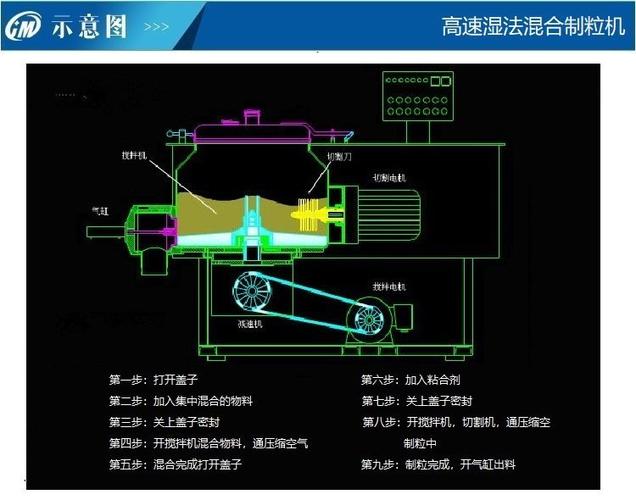

再聊聊湿法。看着简单：混料、加液、挤出、抛圆、干燥……一条龙下来，颗粒圆得跟弹珠似的。但水分控制要是马虎，那就是灾难。去年在唐山，一个陶瓷颗粒项目，因为搅拌机桨叶磨损没及时换，加水不均匀，烘干后颗粒收缩率不一，直径公差±0.5mm变成±1.5mm，客户当场拒收。
不过话说回来，湿法的粉体处理适应性那是真广，尤其碰上超细粉（D50＜5μm），靠液体粘结剂才能成球。而且通过调整配方，可以实现缓释、悬浮等高端功能。✅典型的像制药行业的微丸，没湿法根本玩不转。
这时候有朋友要问了——
问：湿法造粒的干燥能耗能占到总成本多少？有没有降耗妙招？
答：唉，这玩意儿卡脖子啊。普通滚筒干燥，能耗轻松占到40%以上。我的经验是，先尽量降低湿颗粒含水量——通过真空挤出机或压滤机预脱水，把进烘干机的水分从20%压到15%以下。再一个，干燥机尾气余热回收，配个热管换热器，能省15%-20%的蒸汽。不过要注意，有些热敏物料不能用热管，会粘壁……那真叫一个惨。
再来个尖锐的——
问：小型厂子上造粒项目，先上干法还是湿法？预算只有30万。
答：兄弟，30万？老老实实干法吧！但别买那种几万块的对辊机，精度太差，后期维护成本死贵。咬咬牙，上一台带液压系统的、辊皮可换的，最好带上筛分与回料装置，控制在25万左右，留5万做除尘。记住，环评这关过不去，全是扯淡。❗
🔧 设备选型：别盯着参数表高潮
我见过太多造粒设备采购员，只会对比“产量”、“功率”、“转速”……然后掉坑。核心是什么？材质和加工精度。比如切粒刀，普通Cr12MoV用一个月就钝了，换把硬质合金刀，价格贵三倍，但一年不用换——算总账反而省。挤压造粒的模头也是，孔径磨大了，颗粒直径越做越大，直到客户退货。
这里必须吐槽一下某些国产厂家：图纸是抄的，热处理是省掉的，装配是锤子敲的。试机时“一切正常”，货到现场，抖得跟筛子似的。我一个朋友，买的某牌圆盘造粒机，底盘平面度误差2mm，一盘料转起来，半边厚半边薄，颗粒强度能匀吗？最后垫了半个月铜皮校正。真气死人。
所以，有条件的话，实地考察厂家加工设备——有没有大型龙门铣？淬火炉是真空还是井式？别光看宣传册的P图。💡
说到底，工业造粒看似粗活，实则全是细功夫。原料特性摸不透，工艺参数耍滑头，再好的设备也是废铁。时代在变，但颗粒成型的底层逻辑——润湿、成核、成长、致密——没变过。下次再有人拿“智能造粒生产线”忽悠你，先问他一句：能保证颗粒破碎强度＞20N吗？不能的话，趁早拉倒。
