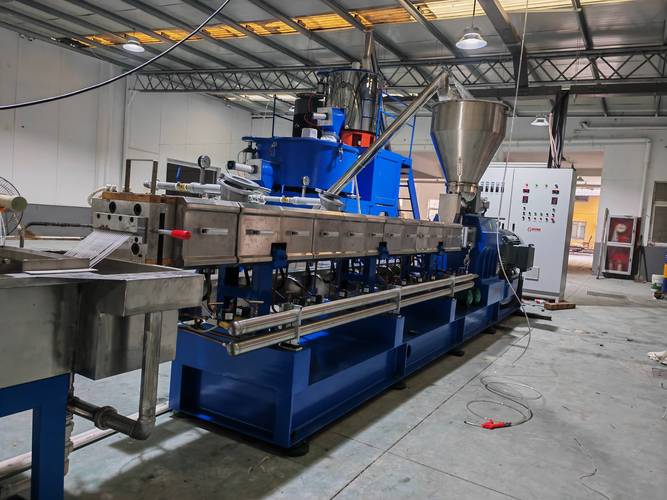

上次去一家改性塑料厂，现场那叫一个壮观。双螺杆机轰隆隆地转，模头那里熔体像拉面一样往外冒，切粒机咔嚓咔嚓，黑亮亮的粒子哗啦啦掉进料斗。老板拍着我肩膀说：“这玩意儿，简单吧？” 我差点没笑出声——简单？那是你没见过堵模头的时候，工人拿着铜片刮啊刮，嘴上骂骂咧咧。
挤出造粒，在塑料加工这行当里，占据着绝对的中枢位置。你粉末做得再好，助剂分散得再匀，造粒造不好，全白搭。它不止是把粉料变成粒料那么简单，更是物料改性的关键熔融混合步骤。
混料段：别小看那一把铁锹
很多新手觉得，混料不就是把各种粉末倒进高速混合机搅一搅？啧啧，想得太美了。我以前带过一个徒弟，死活不信邪，直接把碳酸钙、PP粉料、偶联剂同时倒入混料机，结果出来全是白点。为什么？因为偶联剂需要先与填料预处理，包裹均匀后才能加入树脂，否则你就算搅出龙卷风来，也达不到界面结合效果。
实际上，混料工艺是决定造粒品质的第一道关卡。高速混合机的转速、温度、加料顺序，都有讲究。有些料需要先冷混再热混，有些助剂得用白油预分散。我见过最夸张的一种配方，加料要分五步，差一步，粒子表面就起毛，下游注塑时螺杆打滑。那些老师傅为什么喜欢拿铁锹在混料机出口铲一铲，再捏一捏？手感。真的，你捏一把就知道水分和分散情况，比任何快速水分测定仪都快。
双螺杆还是单螺杆？
一提到挤出机选型，争论就没停过。单螺杆便宜，耐造，维护也简单，但混炼效果嘛……只能说“凑合”。双螺杆呢，分散分布混合都好，可那玩意儿贵啊，螺杆元件一换就是好几万。
我自己的经验是：除非你只是做简单的着色造粒或回收料造粒，否则尽量上双螺杆。尤其是做增强、增韧、阻燃改性，双螺杆的剪切和捏合块作用不可替代。不过话说回来，双螺杆也有坑——螺纹元件搭配不对，反而产生大量剪切热，物料降解变黄，你都不知道哪里出了问题。有一次我们做玻纤增强PA66，粒子老是发黄，后来排查了一个星期，才发现是前面一个反向螺纹块把玻纤剪得太碎了，摩擦生热厉害。
这里插一句问：
问：双螺杆挤出机的长径比一般选多大？是不是越长越好？
答：绝对不是。常见改性造粒长径比在32:1到44:1之间。太短了，混合不充分；太长了，停留时间增加，降解风险上升，而且扭矩要求也高。像做高填充碳酸钙母粒，36:1就够，做反应挤出可能要到48:1甚至56:1。你得根据工艺要求来，别听销售瞎吹越长约好。
切粒方式：水环还是水下？
熔体从模头出来，怎么变成粒子？这又是一个容易掉坑的地方。水环切粒、水下切粒、拉条切粒……各有各的脾气。
拉条切粒最传统，但拉条容易断，尤其做高填充料，那料条脆得像薯片，稍微一抖就噼里啪啦碎一地。水环切粒爽快，但模面温度控制要命——热切刀片和模面的间隙稍有偏差，要么糊料，要么粒子尾巴长的像彗星。水下切粒是高端货，粒子形状规整，但设备投入和维护成本不是小厂能承受的。而且，你见过水下切粒机堵模孔吗？那场景，简直噩梦，高压水流返灌进机筒，整个螺杆都得拆下来清理。
再问一个实际的问题：
问：我们做的TPE材料，切出来的粒子总是粘连在一起，怎么办？
答：TPE软，容易变形粘连。首先检查冷却水温，水温要足够低，切粒水槽或水下切粒的循环水最好控制在10℃以下，甚至可以加冷水机。其次，粒子表面需要喷淋隔离剂，比如硬脂酸盐类的粉末。还有一招，调整切刀转速和喂料量，让粒子尽量短粗，减少接触面积。如果还不行，就得怀疑配方里的软化油是不是太多了，适当调低用油量。
温控曲线：差一度，废一锅
这是个老生常谈的话题，但我还是要说：挤出温度的设定，千万别照搬别人的。每台机的加热套位置、热电偶精度、螺杆组合都不一样，你拿别人的温度曲线直接套，不出问题才怪。
我习惯从喂料口到模头设置一个递增的温度梯度，但并非线性。比如做无卤阻燃PP，加料段要低些，防止低分子挥发物提前跑出，压缩段猛地提温让阻燃剂熔融包裹，计量段反而略降一点，因为阻燃剂容易分解。这个完全靠经验试出来，有时候用红外测温枪打一下物料实际温度，比控制仪表准得多。
最怕那种盲目追求高产，使劲提螺杆转速和喂料量，然后为了不出料，拼命提高各区温度。导致物料在螺筒里就部分降解，模头出来冒青烟，粒子黄得没法看。唉，贪快反而是浪费。
挤出造粒，说到底是材料和设备的对话，你听不懂机器在说什么，它就给你颜色看。那些看起来不起眼的细节——螺杆的最后一组螺纹块、真空口的位置、筛网的目数——往往决定了整个批次的质量。
最后再说一句，别把造粒当配合的环节，它是改性的灵魂。
