工业热像仪不是万能相机：一位现场工程师的10年忠告-中远盛泰工业

那天凌晨三点，我被电话吵醒。生产线又停了。起因是一台电机轴承过热，烧了。可明明前两天巡检时，点温枪测的温度才65度……你猜怎么着？拆开一看，轴承都变色了。点温枪？那玩意儿只能测一个点，我测的是外壳，而内部热点——离我激光红点偏了大概两厘米——温度早就飙到了120度。说实话，那次事故之后，我对点温枪的信任直接归零。也是从那时候起，我才真正开始认真研究工业热像仪。

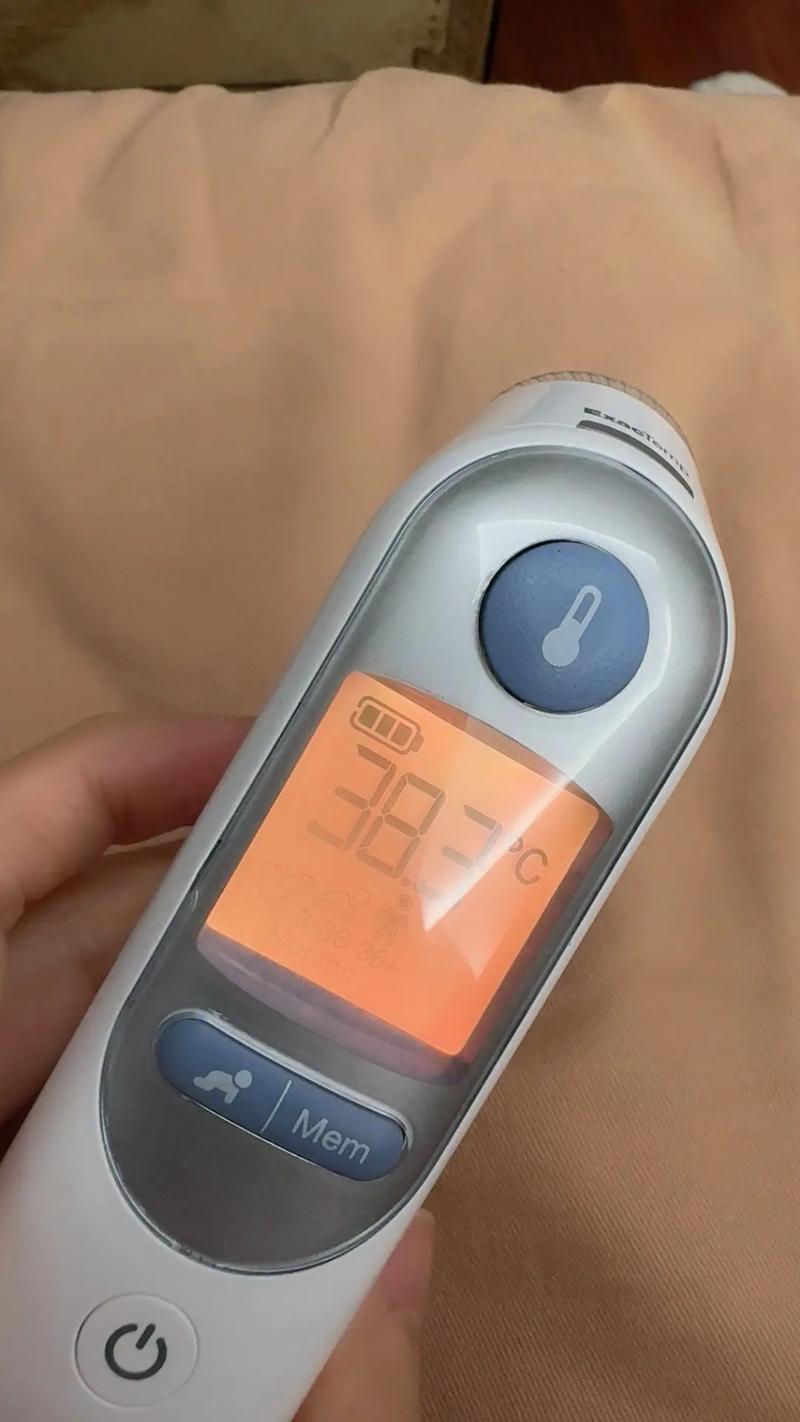

点温枪害我差点丢饭碗

这行干久了，你会发现一个扎心的事实：看得见的故障不可怕，可怕的是那些藏在暗处的热异常。点温枪就像你闭着一只眼，用一根手指去摸世界——它只能告诉你那个点的温度，至于周围是什么情况，对不起，你得靠猜。而一台哪怕入门级的工业热像仪，啪一下，6400个温度点全给你摊在屏幕上。哪热哪凉，一目了然。我见过太多同行，迷信点温枪，结果电机烧了、配电柜炸了、蒸汽管道漏了……然后拍大腿。 问：用热像仪测出的温度准吗？比点温枪怎么样？ 答：这问题问得刁钻。这么说吧，点温枪测不准是因为真的不准——它受发射率、距离、光斑大小影响太大，而且你根本不知道光斑覆盖了哪个点。热像仪呢，只要你会用，调对发射率、焦距和距离，它测出来的温度不比接触式热电偶差多少。但，注意这个“但”——很多新手买回来不调参数，默认发射率0.95走天下，测光亮的铜排？那你测的温度能差出几十度去！所以不是热像仪不准，是人懒。另外，热像仪还有一个巨大优势：它能看温度分布。一个电机端盖，左边80度右边110度，点温枪可能只测到左边，但热像仪一眼就看出轴承偏心了。这个，是救命的区别。

参数表里的猫腻，我教你几招

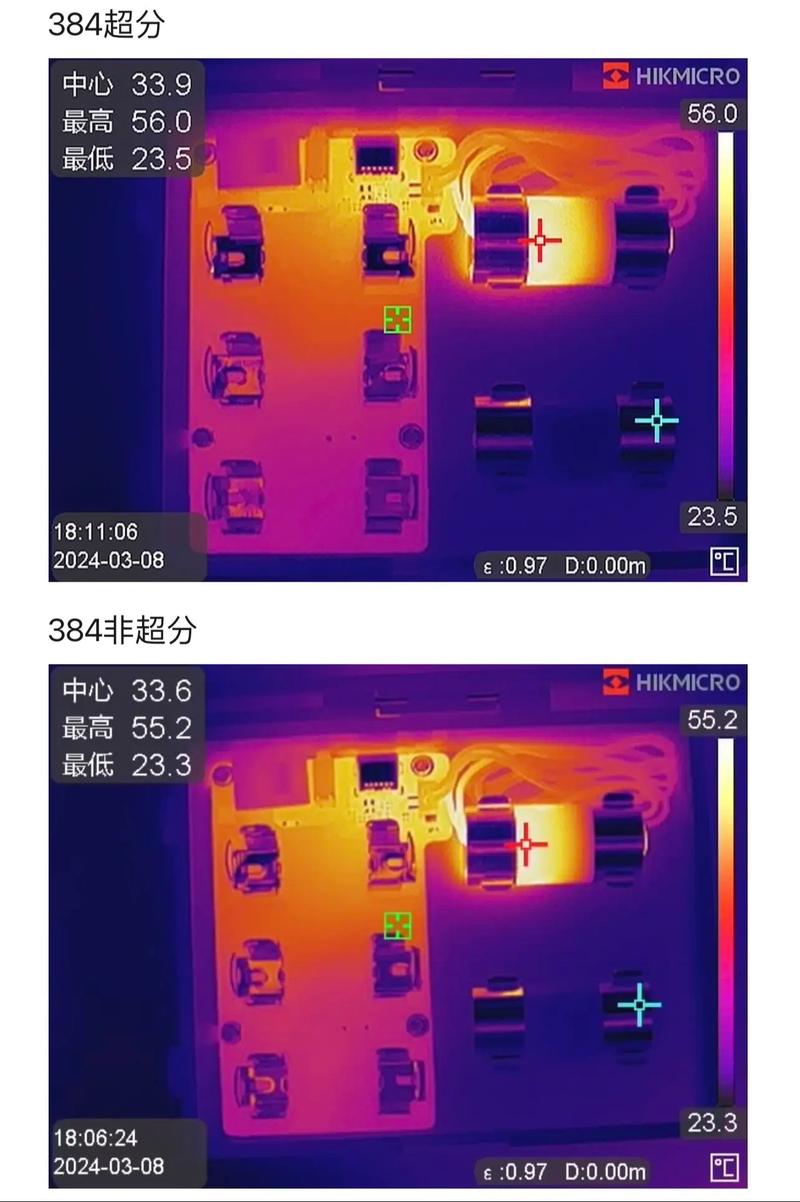

聊参数前，先吐个槽：现在市面上有些工业热像仪厂商，参数写得天花乱坠，什么“高灵敏度”“精准测温”，实际呢？你买回来一测，糊得跟抽象画似的。先说分辨率。别听销售忽悠“80×60也能用”，那玩意儿只能测个大概，你想看清电路板上哪个电容发热？做梦。至少160×120起步，最好320×240。我见过一个做电气维护的哥儿们，贪便宜买了个80×60，结果巡检时老远看配电柜，热图上一片马赛克，根本分不清哪个空开异常，最后还是老老实实换了高分辨率的。再说热灵敏度（NETD），这参数很多人忽略。很多厂家标<50mK，实际可能80mK以上。低温差场景，比如检查建筑外墙的潮气，灵敏度不够，温差小的区域直接看不出来。别信广告，信实测。

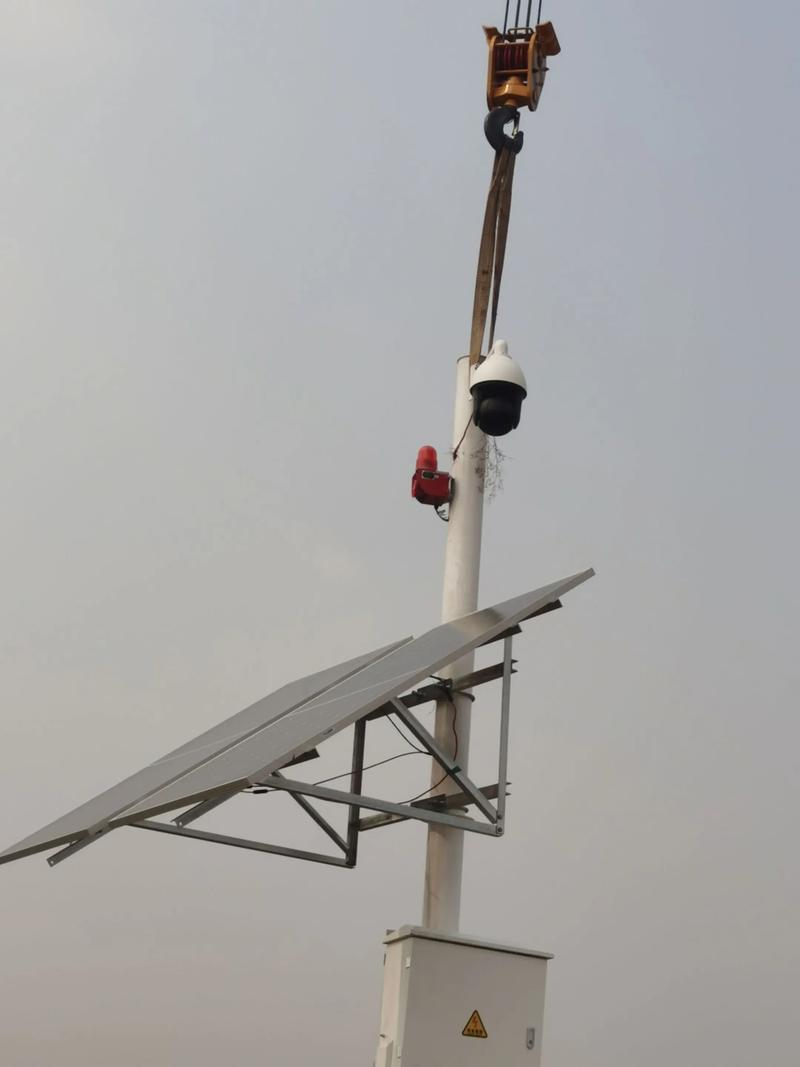

还有帧频，好多人不 care。但你要是测移动的目标，比如流水线上的产品，或者快速转动的对辊，帧频低于25Hz，拖影严重到你想砸机器。我曾经拿一台9Hz的机子去测旋转窑的托轮轴承，热图上轴承像个彗星，根本没法分析。后来换了50Hz的，世界清静了。 问：在线式工业热像仪是不是比手持的贵很多？值得吗？ 答：贵，确实贵。在线式的价格通常是同级手持的两三倍起，加上安装、防护罩、软件，预算哗哗往上窜。但值不值？给你讲个真事。某化工厂，一条输油管道，介质温度180度，管道外包覆层，巡检周期一天两次。有一天凌晨，包覆层内部一处保温棉塌陷，热点悄悄发展。手持巡检根本拍不到——因为那个位置在管廊上方，人走不上去。结果第二天中午，局部过热引燃了旁边积聚的油气，炸了。万幸没伤人，但停产损失七位数。事后他们上了在线式工业热像仪，配云台，全厂7×24盯着，云报警直接推给值班室。这种案例下，你还觉得在线式贵吗？它就不是贵不贵的问题，是划算不划算的问题。所以我的建议：关键设备、无人值守区、危险场合，直接上在线式；日常巡检，手持就够了。

实操：如何用热像仪挖出隐藏的“地雷”

讲再多理论，不如上点干货。我用工业热像仪这些年，有一套自己的“扫雷”套路。你拿小本本记一下。 ✅ 电机与泵类：别只扫轴承压盖的正上方。热像仪要从侧面、斜45度去扫，因为有时候轴承过热会传导到端盖下半部，直扫反而漏掉。还要对比三相绕组出口温度，差出5度以上，基本断定匝间短路。 ✅ 电气柜：别等门开着扫——门一开，对流散热，小热点瞬间降温。我有一次在钢铁厂，一个MCC柜，例行关门检测，发现一个接触器上口线鼻子比周围高3度，打开一看，螺丝松了，铜排开始氧化。要是开着门测，这点温差早没了。所以，养成关门扫描的习惯，或者用红外窗口。 ✅ 蒸汽管道保温：这个特别吃经验。保温层破损、受潮，表面温度分布会有一圈一圈的晕染，像水墨画。但你得注意风速和阳光反射。有一次大晴天，我测一条蒸汽管，看到一块异常高温区，以为保温坏了，结果只是太阳反光。差点让施工队扒开保温层——真扒开能被骂死。所以室外要选阴天或清晨，或者换个角度避开反射。 💡 一个小技巧：遇到疑似热点，别马上喊人。拿热像仪定住，盯5分钟，看温升曲线。如果温度持续爬升，二话不说，拉闸。如果稳定，那可能只是负载波动，可以标记观察。 问：热像仪能直接看穿墙体或管道吗？ 答：想得美。热像仪只能测表面温度，它没有透视功能。那些电影里穿透墙壁看到人的玩意儿，是科学幻想。不过，有些体厚较薄的材质，比如玻璃纤维管道、或者薄塑料外壳，内部的高温会传导到表面，热像仪能间接捕捉到。但要“看穿”？不存在的。所以，别被某些宣传误导，热像仪是表面温度成像仪，不是X光机。最后说两句掏心窝子的。搞设备维护，最怕的就是“我以为”。你以为点温枪够用，你以为便宜的热像仪就行，你以为在线式太贵没必要……直到出事了，才发现那点预算根本不够填事故的坑。一台靠谱的工业热像仪，不是消费，是保险。它让你在危险来临前，多了一份从容——而不是凌晨三点的那个电话。就这些。散会。
