还记得刚入行那年，跟师傅做一根大轴的超声波检测。我盯着屏幕上跳动的波形，自信满满地说“没问题，一遍过”。结果师傅拿过探头，在法兰根部蹭了两下——嘿，一个尖锐的回波蹦了出来，我脸都绿了。就这么个不起眼的环向裂纹，差点让整根轴报废。后来才知道，超声波检测这玩意儿，眼睛盯着波形，心里得装着整个声场。光看那一上一下的幅度，真能坑死人。
说实话，搞了十几年无损检测，最深的体会是：设备是死的，人是活的。但大多数人太迷信机子，忽略了那些看起来“差不多”的细节。探头角度差个1°、耦合剂随便抹两下、甚至探头线没插紧——这些破事儿，哪个没惹过麻烦？
探头选型：匹配？不匹配才是常态

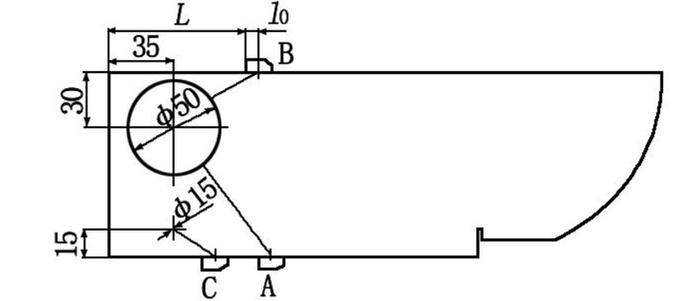

买探头时，说明书上写得天花乱坠。实际一用，根本不是那回事。特别是斜探头，标称K2（折射角63.4°），在碳钢里还靠谱，碰到不锈钢焊缝——声束歪得你找不到北。我们就吃过这亏。检测一批双相不锈钢接管，照搬碳钢工艺，结果发现不了缺陷。后来用纵波斜射探头才搞定，脉冲反射法在粗晶材料里衰减特别厉害。烦人吧？但这是物理。
更恶心的是探头频率。按理说，频率高清分辨好，对吧？可对粗晶铸件，用5MHz的探头就是自虐，草状回波（林状回波）能让你怀疑人生。这时候就得降到2MHz甚至1MHz，牺牲灵敏度换穿透力。但低频了，近表面分辨力又差。没有最优解，只有妥协。
还有晶片尺寸，很多人不在乎。小晶片近场区短，适合薄壁管；大晶片能量集中，远程检测好一些。但晶片一大，扩散角就小，扫查覆盖容易漏。所以啊，超声检测的第一步，就是跟探头死磕。没选对，后面全白搭。
问：斜探头角度选60°还是70°到底有多大区别？
答：区别大了去了。简单说，角度越大，声程越长，对垂直于检测面的缺陷敏感。像对接焊缝，常用K2（63.4°）或K2.5（68.2°）。有些标准要求用两个角度探头扫查，为什么？就是为了罩住不同方向的缺陷。如果你只用一个角度，那未熔合要是不巧平行于你的主声束，就很容易漏掉。所以别偷懒。
耦合剂：被严重低估的“声学桥梁”
刚翻过探头选型的大山，接着就是耦合剂这道沟。你说耦合剂能有多大事？我亲眼见过一次：检测一个光洁度很高的轴，为了省事，随手抹了点机油。结果波形时高时低，怎么也不稳。以为是缺陷，吓得半死，解剖一看——毛都没有。原来机油粘度太低，在光滑表面形成薄膜气泡，超声进去就乱反射。换成专用耦合剂，波形立马干净了。
很多厂子根本不重视这玩意儿。夏天用机油还行，冬天室温低，机油粘成糊状，探头移动都费劲，更别提声耦合了。甘油吸水性太强，容易让工件生锈。化学浆糊（CMC）便宜，但干得快，扫几下就得补。说实话，现在市面上那些高粘度、缓干的专用耦合剂贵是贵点，但确实省心。还有高温耦合剂，测几百度工件时，普通耦合剂瞬间蒸发，必须用耐高温的，否则啥信号都收不到。
问：耦合剂质量会直接影响定量精度吗？
答：绝对会！耦合不良带来的衰减波动，直接导致回波幅度跳动2-6dB。按照AVG曲线换算，那缺陷当量差一两个毫米很常见。尤其做精确测厚或缺陷定量时，耦合剂不稳定等于自己瞎编数据。有人用楔块耦合膜来解决，但膜也会老化。总之，别小看这层膜。
波形判读：不是每一个波峰都叫“缺陷”

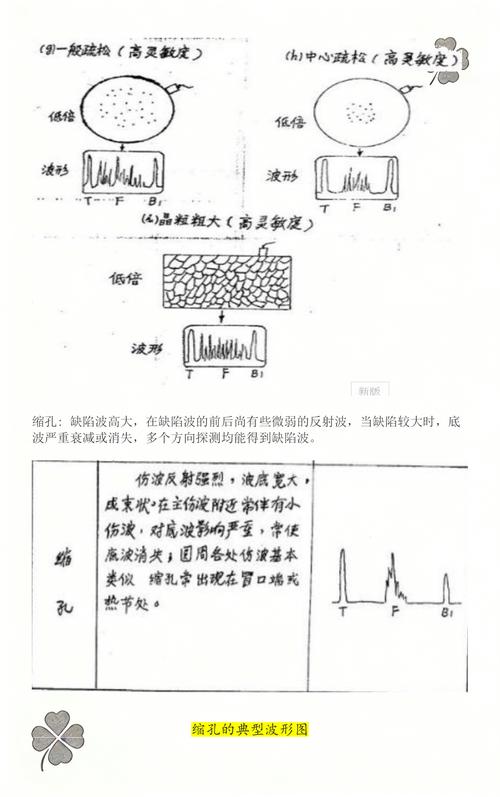

终于来到最折磨人的环节。屏幕上密密麻麻的A扫波形，哪个是裂纹，哪个是伪信号？新人最爱犯的错误——见到高波就喊缺陷。其实，焊缝余高波、根部轮廓波、异种材料界面波，甚至探头近场区的双峰，都有可能被误判。咋区分？靠模式转换和声程关系！
有一次我测一个T型接头，深度位置总出现一个反射很强的波，按比例算，正好在焊缝中心。差点判定为未焊透。但仔细一看，波形有点宽，用手蘸油拍打工件表面，波随之跳动——原来是结构轮廓的反射。要是轻易下结论，那就要割开返修了，费工费时。
对付伪信号，手法很关键。旋转探头、敲打周围、甚至换个角度探头复验，都能露出马脚。还有TOFD（衍射时差法）做补充：真的裂纹，衍射波信号会有相位反转。单纯靠脉冲反射法，太容易掉坑了。
问：遇到一个疑似缺陷波，但反复打磨后该波依然存在，怎么判断？
答：先别急着判废。情况一：可能是工件结构波（如台阶、键槽、螺纹），可以让有经验的同事对照图纸和宏观形状再确认。情况二：材料内部偏析或大尺寸夹杂物（非体积型缺陷），打磨表面除不掉，这时要配合金相或射线进一步分析。实在拿不准，就用相控阵超声做C扫描成像，直观多了。但切忌反复打磨，容易把真正的小缺陷磨没了，却留下更大的应力集中区。
相控阵与TOFD：新技术，新坑位

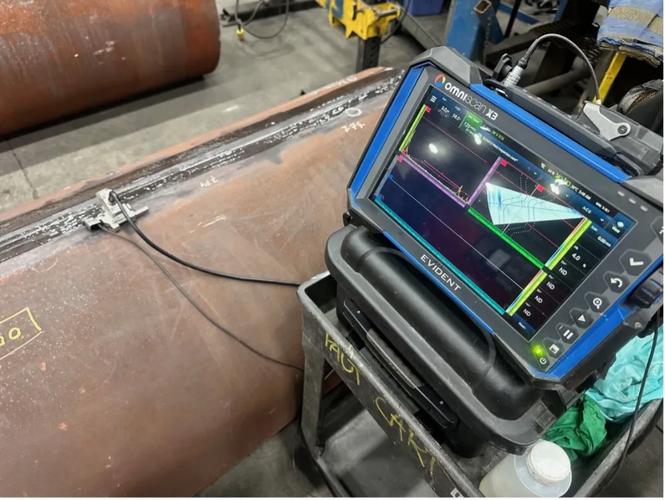

现在一说超声波检测，总有人跳出来喊“上相控阵啊，全自动，一目了然”。没错，相控阵（PAUT）能实现S扫描、实时成像，检测效率高，数据可记录，比传统A扫强得不是一点半点。但它绝对不是万能药。
首先，对操作人员要求更高了。你得懂声束偏转、聚焦法则、楔块延迟校准，否则屏幕上五彩斑斓的扇形图就是一幅抽象画，毫无意义。再者，相控阵探头贵得要死，一个64晶片的线阵探头，不小心磕一下，大家都肉疼。另外，高温探头、曲面工件适应性，至今也没完全解决。
TOFD更是双刃剑。它的定量精度极高，尤其是在测焊缝自身高度时。但近表面盲区是硬伤，如果不配合常规超声或爬波检测，上表面1-3mm的裂纹很容易漏掉。而且TOFD图像里，轴偏移缺陷深度的抛物线形变，常常把人绕晕。所以，别迷信高端设备，基础原理和实战经验，永远是最保命的。
说回来，无损检测这行当，超声波检测就像一门手艺。会调机器只是入门，会选探头、配耦合剂、判波形才是大工。更高级的，能从波形细节里读出材料的脾气。这些门道，都不是标准里能写全的。所以，脚踏实地，多摸探头，多沾耦合剂，比啥都强。
