其实说穿了，无损检测就像给金属做B超、拍X光，目的是在不破坏工件的前提下，找出表面或内部的伤。现在厂里常用的方法，无非就那么几种：超声、射线、磁粉、渗透。有时候也上涡流，但那个挑场合。搞懂了这些门道，以后验收产品、跟检测公司打交道，底气都会足很多。
超声波检测：像蝙蝠一样“听”缺陷

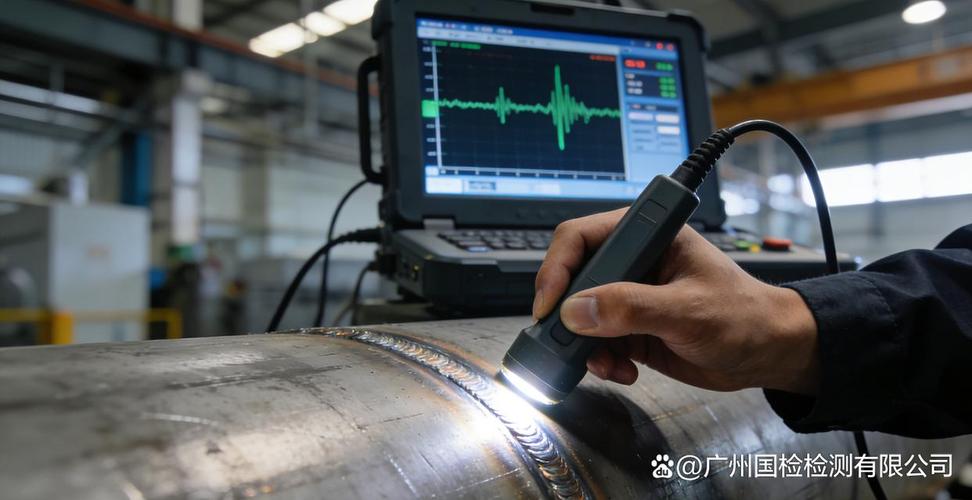

超声波这玩意儿，原理不复杂。探头发出高频声波，在材料里面走，碰到缺陷就反射回来，屏幕上蹦出一个波峰。反射波的高度、位置，能告诉你缺陷多深、多大。听起来很酷对吧？但用起来真是又爱又恨。爱它什么？穿透力强，能探很深。像我们的压力容器筒体，壁厚八九十毫米甚至一百多，X光很难打透，这时候超声波就是首选。再者，超声波对裂纹类缺陷特别敏感——你想想，裂纹是个面，声波打到面上反射很强，不容易漏检。最关键是，超声波检测成本低，不用辐射防护，现场就能干。
可恨的地方也不少。首先，对操作人员的要求极高。同一条焊缝，张三去探说没问题，李四去探说有个未熔合——你说信谁？耦合剂涂多涂少、探头角度偏一点，结果都不一样。再有，超声波需要有对照试块来校准灵敏度，工件表面太糙还得打磨。那天在车间，检测员小李跟我抱怨，说一个法兰锻件超声衰减特别大，信噪比低得可怜，调了半小时愣是看不清波形。
所以我的经验是：板厚超过30mm的铁磁性材料，优先考虑超声；如果是奥氏体不锈钢焊缝，晶粒粗大衰减厉害，超声往往力不从心，这时候就得换招。顺便说一嘴，现在相控阵超声越来越普及了，成像效果堪比小CT，但价格嘛……老板听了直摇头。
射线检测：底片上的黑白世界

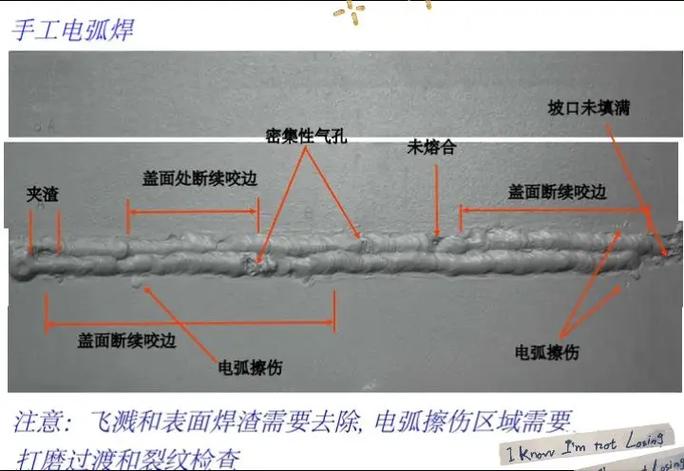

射线检测，说白了就是照X光。设备搬到现场，贴好胶片，轰一炮，然后去暗室冲洗底片。缺陷在底片上表现为黑度不同的影像：气孔是圆的黑点，夹渣是带棱角的黑块，未焊透是一条笔直的黑线。看底片跟看天书似的，但一旦入门，会上瘾——那种从模糊影像里分辨出裂纹的成就感，谁干谁知道！射线最大的优势是结果直观，有底片可存档。甲方审核，底片一摆，清清楚楚。这点超声波比不了。但是它缺点也扎心。第一，辐射！每次拍片都得清场，挂警示灯，操作员要穿防护服、带剂量计，麻烦得很。第二，厚板基本没戏。比如60mm钢板，用铱192源得曝光几十分钟，用加速器？那成本就不是一般厂子能承受的了。第三，射线对裂纹类缺陷的检出能力，受透照角度影响特别大。要是裂纹面跟射线束平行？几乎看不到。我们吃过这亏，一个管接头角焊缝，射线底片看着挺好，结果运行中泄漏，割开发现裂纹正好垂直透照方向，冤不冤？
所以，一般薄壁构件、重要承压焊缝，多用射线。厚壁、角焊缝、或者现场条件不允许清场的，还是靠超声。对了，现在数字射线（DR）发展挺快，不用胶片了，实时成像，效率高，就是贵。
磁粉与渗透：表面缺陷的照妖镜
这两种方法都是找表面和近表面缺陷的，但路子完全不一样。磁粉检测，先对工件励磁（也就是通电或加上磁极），表面如果有裂纹，磁力线会逸出形成漏磁场，撒上磁粉，缺陷处就堆积出一溜磁痕，肉眼看得清清楚楚。灵敏度高得吓人，连头发丝细的裂纹都能显出来。干这活最爽的一刻，就是磁悬液一喷，黑磁粉“唰”一下聚成一条线——找到了！但它有个死穴：只能查铁磁性材料。不锈钢、铝合金？完全不导电，没辙。
问：磁粉检测前，工件表面必须打磨到露出金属光泽吗？答：理想状态是要的，但实际中，只要表面没厚厚的油漆、氧化皮，磁粉照样能检出细裂纹。我们试过，钢板锈蚀不算严重，磁轭一上，缺陷照样跑不掉。不过，如果要求特别高，比如核电零件，那肯定得打磨。另外，磁化方向也要命，裂纹跟磁力线平行的话，漏磁场弱，可能漏检。所以一般至少交叉两次磁化。
渗透检测就更普适了。不管铁磁性还是非铁磁，只要表面有开口缺陷就行。清洗后喷渗透液，等它渗进裂纹，擦掉表面多余的，再喷显像剂，缺陷里的渗透液被吸上来，形成红白对比。操作简单，成本低廉，几乎什么材料都能用。但只限表面开口，内部缺陷无能为力。

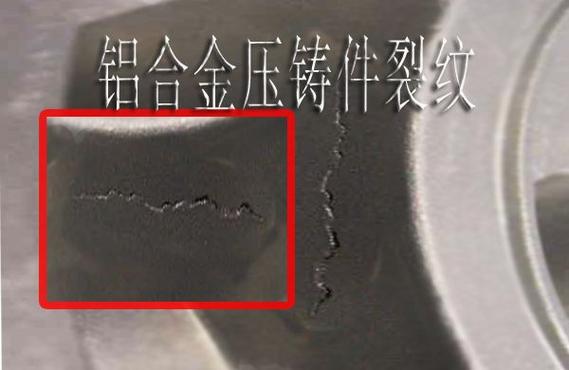

问：渗透检测和磁粉检测，哪个更灵敏？答：这问题问得好。通常，磁粉对极其细微的裂纹更敏感，尤其表面以下一点点也能检，这是渗透比不了的。但磁粉受材料限制。渗透则普适性强，而且不导电，对一些非金属材料也能用。有一次我们检查一个铝铸件，磁粉压根不能用，全靠着色渗透，结果发现了一堆微缩松，铸件报废，心疼归心疼，但总算没流到装配线。
渗透的毛病也有：工序多，得清洗、干燥、渗透、去除、干燥、显像……急不得。冬天在室外干这活，风吹得手都僵了，渗透剂粘度变大，渗透时间得加倍，不然缺陷显不出来。还有，渗透剂有毒有味，通风不好的地方，干一会儿就头晕。
组合应用与常见坑
别指望一种方法包打天下。标准上写得清楚，不同缺陷用不同方法，很多情况要交叉验证。比如压力容器焊缝，一般是超声普扫，有疑问的地方射线复照；表面再用磁粉或渗透排查裂纹、气孔。这就像看病，B超、X光、血检都来一套，才敢下诊断。记得有回，一个高压管道对接缝，超声显示根部断续信号，疑似未焊透。射线拍出来，底片上还真就一条淡淡黑线。最后让焊工返修，刨开一看，确实是根部未焊透。焊工嘟囔：早知道省掉超声，直接拍片不就完了？我怼他：射线成本你出？而且超声能实时出结果，效率高多了。说白了，每一种方法都有它的应用场景和局限，懂行的人会灵活搭配。
最后说两句涡流检测。这玩意适于非铁磁导电材料，比如铜管、铝管，能在线检测，速度快。但它干扰因素多，提离效应、边缘效应能把新手搞疯。我们用它检换热器管子，经常真假信号难辨，后来上了远场涡流，总算好转些。这就不展开讲了。
总之一句话：无损检测不是摆弄仪器那么简单，它真是科学和手艺的结合。你得了解工艺，懂材料，还得有经验，最后才能从那些波形、底片、磁痕里，读出真实的故事。
