导热油选型血泪史：从冒烟到停产，我踩过的坑你别踩-中远盛泰工业

设备又冒烟了？导热油半年就黑得像酱油？这事儿吧，我干工业设备维护十五年，见过太多类似糟心事了。说实话，导热油这东西，选不好就是无底洞——结焦、堵管、火灾隐患…轻则停产清洗，重则整个加热系统报废。今天不扯虚的，把我踩过的坑、总结的血泪经验，一次性倒出来。

选型第一大忌：只看温度不看热稳定性

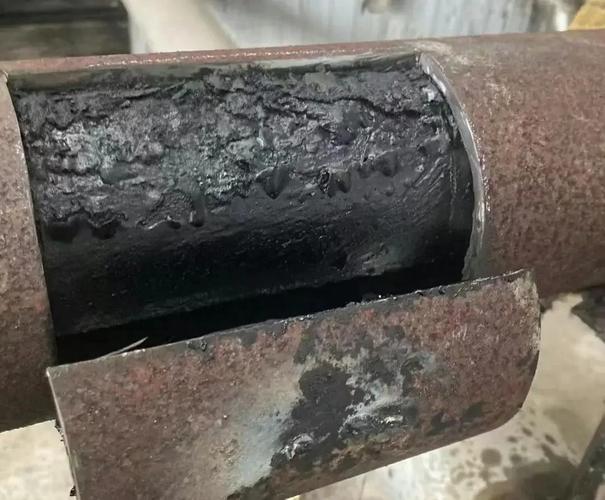

刚入行那会儿，我也犯过傻。供应商拿着说明书吹：“这油最高使用温度350℃，完全够你用！” 结果呢？用了不到四个月，炉管结焦，循环泵电流飙升。拆开一看，管壁上一层硬邦邦的焦炭，敲都敲不下来。为啥？导热油不是看最高使用温度那么简单，热稳定性才是命门。

热稳定性差的油，在高温下裂解速度飞快，产生的轻组分易气化导致泵气蚀，重组分变成焦炭粘在管壁。而且，这事儿有连锁反应——结焦层越厚，传热越差，炉管壁温就越高，裂解更快，恶性循环。所以啊，选导热油时，一定要问厂家要热稳定性实验数据，比如300℃下连续运行1000小时的残炭、粘度变化率。别信口头承诺，白纸黑字看报告。

“合成油”就一定比“矿物油”好？别被忽悠了

现在市面上动不动就推合成导热油，什么氢化三联苯、联苯联苯醚，价格贵得离谱。真有那么好？不一定。我曾经给一个木业压机系统做改造，原来用的是某品牌矿物油，用了三年多，系统温度才180℃，其实完全够用。结果老板听人忽悠，换了昂贵的合成油，想着“一步到位”。结果呢？合成油渗透性强，管道里的老密封垫全被溶胀，到处漏油，反而停了一次机。所以说，选油要匹配系统真实工况，而不是盲目追求“高级”。矿物油在200℃以下运行非常稳定，性价比极高。联苯联苯醚类确实能扛400℃高温，但它的渗透性、毒性、低温流动性问题，也要掂量掂量。对了，氢化三联苯虽然热稳定性好，但水溶性极差，一旦系统进水，乳化起来要命。

我总结个粗糙原则： – 系统温度 < 250℃，矿物油完全够用，便宜好买； - 250~300℃，考虑烷基苯型合成油，性价比适中； - >300℃ 且要求长寿命，才值得上三联苯或联苯醚类，但必须配合惰性气体保护。

维护不当等于慢性自杀——氮气密封的重要性，很多厂根本没意识到

见过太多厂的膨胀槽敞开式运行，这就好比炖汤不盖锅盖，氧化速度蹭蹭涨。导热油在60℃以上就开始氧化，温度越高氧化越快。氧化产生酸泥和胶质，酸值一高，腐蚀管道；胶质多了，粘度上升，泵耗电猛增。 💡 我的铁律：只要油温持续在80℃以上，膨胀槽必须加氮气密封。氮气压力不用太高，0.02~0.05MPa就行，保证隔绝空气。这个钱绝对值得花——一套简单的氮气加压装置，比换一炉油、清一次管便宜太多了。另外，定期取样送检不能偷懒。我一般要求： – 每三个月测一次粘度、酸值、残炭； – 闪点下降15%以上必须找原因； – 残炭超过1.5wt%就别犹豫了，安排换油。问：导热油到底多久该换？有标准吗？答：这问题没一刀切答案。厂家会说“建议使用一年”，那是为了卖油。实际寿命取决于操作温度、系统设计、维护水平。我管过一套给热压机供热的系统，温度180℃，矿物油用了六年，各项指标还合格。但另一套化工反应釜，温度300℃，合成油用了一年半就残炭超标。所以，根据检测指标决定，不是看时间。当残炭大于1.5wt%，酸值大于1.5mgKOH/g，或者运动粘度变化超过15%，就该换了。别等到结焦堵死再行动。问：导热油系统着火咋预防？最怕这个了。答：❗ 预防要抓三个关键：一是防止泄漏，法兰垫片必须选耐高温耐油的，比如石墨缠绕垫，每季度检查；二是控制油温不超限，不要为了赶产量强行提温，超温运行油裂解快，轻组分冒出来遇空气就可能闪燃；三是保温材料别用可燃的，我见过岩棉吸油后阴燃的案例，最好用硅酸铝纤维，并外包铁皮。灭火必须用干粉或泡沫，水上去反而油会飞溅扩散。所以，别把导热油当“烧不着的油”，它本质还是有机物，管控不好，就是一颗定时炸弹。

最后：从采购到报废，几个省钱又保命的习惯

1. 新油入系统前，务必彻底清洗管线。以前有残油或杂质，会催命般加速新油劣化。化学清洗或水基清洗后，必须干燥，一滴水都会让油乳化。 2. 缓慢升温脱水。新油或停运后重启，要分阶段升温：先到100-110℃脱游离水，看到膨胀槽排气口不冒汽了，再升到150℃脱溶解水，最后才提到工作温度。心急吃不了热豆腐，跳过这一步，等着暴沸喷油吧。 3. 不要随意混兑。不同厂家、不同牌号的导热油，添加剂体系可能冲突。哪怕同是矿物油，万一产生沉淀，清都清不掉。紧急情况必须补充时，征得厂家同意，并送样兼容性测试。 4. 报废油别乱倒，现在环保查得严，找有资质的回收公司，还能抵一块钱处理费，比被罚款强多了。话就说到这儿。导热油看着不起眼，实际上决定着整个加热系统的命脉。搞明白这些，你至少能省下几十万维修费、少掉无数头发。好了，我得去巡检那两台320℃的热媒炉了——昨晚新换的油，今天二次排气，可不敢大意。

导热油选型血泪史：从冒烟到停产，我踩过的坑你别踩

选型第一大忌：只看温度不看热稳定性

“合成油”就一定比“矿物油”好？别被忽悠了

维护不当等于慢性自杀——氮气密封的重要性，很多厂根本没意识到

最后：从采购到报废，几个省钱又保命的习惯

文章目录

最新文章

热门标签
