前几天去一个老客户那，车间主任老刘抓着我抱怨：’这批活，刀具又废了，你说说怎么回事？’我往机床旁边一站，伸手沾了沾喷出来的切削液，手指一捻——滑是滑，但总感觉哪儿不对。一看浓度计，乖乖，都快10%了。老刘还在嘀咕：’我特意多兑了点原液，想着润滑好一点。’我差点笑出声，但硬生生忍住了，毕竟人家一脸苦恼。
说实话，很多干了十几年的师傅，对切削液的理解也就停留在’兑水、喷、换掉’这几步。有些厂为了省钱，一槽液用半年，发臭了加杀菌剂，起泡了加消泡剂，跟炒菜似的。但——唉，这其实是个系统工程。
润滑还是冷却？这根本不是二选一

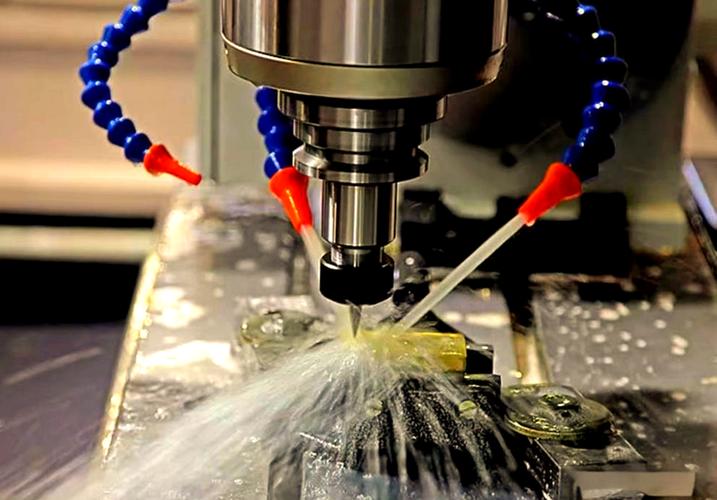

切削液两个主要作用：润滑、冷却。听起来简单，但实际工况里，这俩需求经常掐架。比如深孔钻，热量排不出去，你拼了命追求润滑？铁屑堵在里面，钻头瞬间退火。反过来，高速车削，如果你用的是水性液，冷却倒是猛，但润滑膜瞬间被高压挤破，前刀面磨损快得你怀疑人生。
所以选型的时候，我的习惯是先看工艺，再看材料，最后才看价格。别一听供应商说’我们家这个是全合成的，万能’就掏钱。哪有万能的东西？铝、钛、不锈钢、镍基合金，哪个是省油的灯？钛合金粘刀，切削液要极压性超强；铝合金容易氧化，pH 值稍高一点，表面就发乌。这些坑，我年轻时全踩过。
前两天有个厂子问我：’我们用微乳，怎么老是有残留？’ 我去现场一看，工件清洗后放两天就长白斑。一测硬度，好家伙，配液用自来水，含钙量爆表。他们觉得微乳稳定，结果矿物油和硬水里的离子反应，形成皂垢，黏在工件表面，后续涂装全废了。✅ 记住了，水质比液种还重要。
维护不当？那你在养细菌，不是用切削液

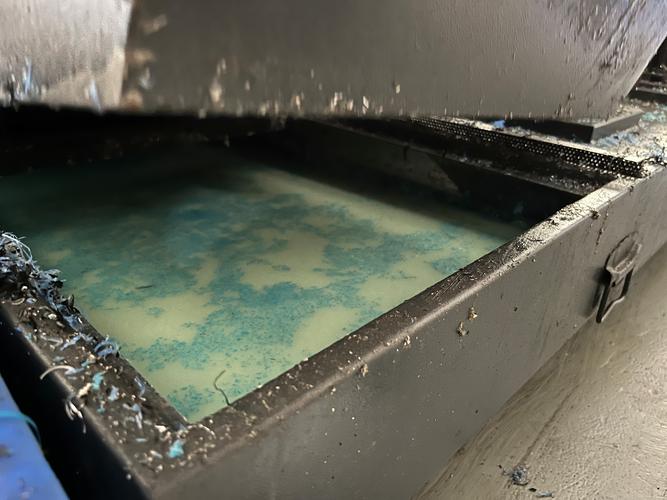

有的车间，一到夏天，那股味儿…… 酸臭、馊，混杂着机油味。工人路过都得憋气。我跟他们讲：这槽液已经死了。细菌爆发，pH值降到8以下，润滑剂被吃掉，剩下的就是一池脏水。你不换？刀具寿命、表面光洁度全跟着遭殃。员工皮肤接触了，过敏、红肿，闹起来又是一笔隐形成本。
但是，全部换掉成本高，很多老板不乐意。其实日常维护做足，完全可以延长寿命。几个笨办法但是巨管用：每天捞浮油，用撇油器或者吸油纸，是的，就是那种最简单的玩意儿；定期测浓度和pH，别凭感觉；停机的时候，最好也循环一会儿，别让液槽死水一潭。❗ 更关键的一点：不要混用！不同品牌、不同类型的切削液混在一起，添加剂互相打架，轻则起泡，重则分层失效。我就见过一车间，把半合成的往全合成里倒，结果俩星期就臭了，上万块的液全废掉。
问：切削液发臭，除了换液还有什么急救办法？
答：如果只是初期异味，马上加大循环、捞清浮油，然后加适量的杀菌剂（注意，有些杀菌剂对皮肤刺激大，得看成分），同时调高浓度到建议上限，因为细菌吃掉了很多有效物。如果pH已经掉到7以下，那基本没救，硬用的话刀具损耗加倍，得不偿失。💡 所以建议车间常备pH试纸，几块钱能省几万。
问：高压冷却到底有没有必要？特别是加工难切削材料？
答：有必要，而且越来越必要。加工钛合金、高温合金，如果没有高压（70bar以上），断屑就是个大问题，铁屑缠刀，一会功夫刀片就崩了。高压能把切屑瞬间冲断，而且冷却液能直捣切削区，降温效果不是普通低压能比的。不过，设备投资不小，还要考虑过滤系统，否则高压泵很快被碎屑干废。看你产品附加值，干精密零件，果断上；粗车铸铁？那省省吧。
环保那根筋，别等罚单来了再动
这几年环保查得严，废切削液处理是硬成本。有些厂偷偷往下水道排，真当环保局吃干饭的？抓到就是停产整顿。其实现在有油水分离器、低温蒸馏设备，能把废液浓缩80%以上，剩下的水COD达标后回用或者排放，算下来比全部委外处理便宜。而且！更重要的是，选择长寿命、可生物降解的切削液，从一开始就减少换液频次，岂不更香？
我有个客户，换用了一种植物基的切削液，开始觉得贵，但用了九个月才换一次，算上刀具寿命提升、废液处理费下降，一年省了差不多18万。他自己都吓一跳。💡 所以别光盯着单价，看总拥有成本，这话虽然老土，但管用。
还有，二硫化钼、氯化石蜡这些极压添加剂，润滑是好，但后续清洗困难，对环境和人都不友好。未来趋势肯定是往无氯、无甲醛方向走。我知道有些老师傅就喜欢那股硫磷的’药味’，觉得没味就没劲，其实新配方早就不是那个路数了。
深夜写到这里，看了看手边的切削液样品瓶子，突然想起自己刚入行时，老师傅说的一句糙话：’车刀一转，油水不断。你要哄它，它就哄你。’ 是啊，这行当，很多事就是这样，细节一塌糊涂，结果肯定一塌糊涂。切削液绝不仅仅是配角，它跟机床、刀具、工艺四位一体，谁掉链子都不行。
好了，牢骚发完。下次去车间，记得别只盯着刀具看，多瞅瞅那流淌着的切削液。它不说话，但问题全写在那儿。
