2026-08-02 21:27:41 作者：网编
分类：文章
都说链条是机械里的“老黄牛”，皮实耐用。可前阵子去一家自动化产线，设备才跑了三个月，链条就啪啪断裂——老板急得跳脚，拆下来一看，链板没事，销轴居然从中间齐齐断了？这不对劲。
说实话，这问题我见过不下十次。大家选型时盯着抗拉强度，一看35kN，够了！下单！结果呢，冲击一来，闷声断给你看。
为什么抗拉强度会骗人？
抗拉强度是静态数据。但工业链条——尤其那些用在包装机、输送线、冲压联动上的——承受的可不是只有稳定的拉力。突然卡一下，急停再启动，冲击载荷能瞬间飙到额定值的2～3倍。销轴表面看着光滑，内部可能早就有微裂纹了。
疲劳强度才是命门。 可翻遍手册，有多少工程师真去算疲劳极限？大多拍脑袋选个安全系数。上个月帮朋友改造一条板材输送线，工况有频繁正反转，我给换了大节距套筒链，链板加厚，销轴做渗碳处理，至今没再出问题。❗选型时，如果冲击次数是主要矛盾，必须找厂家要S-N曲线，没有就换一家——这玩意儿都不提供，你敢信他们的质检？

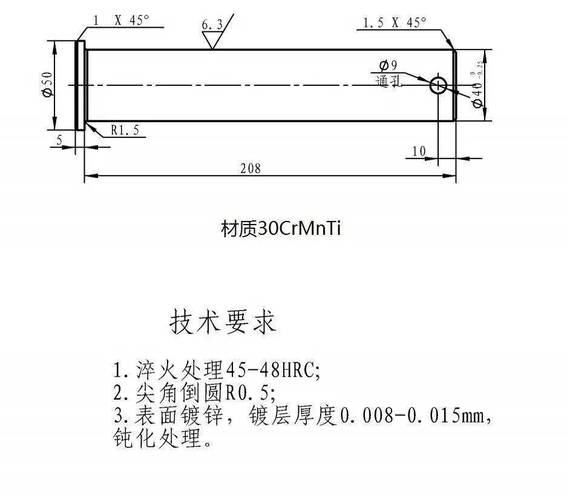

工业链条疲劳断裂销轴截面图
不过话说回来，链条本身没毛病，安装也能要命。去年在山东，一条大型刮板输送链总是跑偏，现场师傅拿撬棍硬别，我说别别别，你松一下张紧器，重新对中。后来用激光对中仪一测，两链轮轴向偏差快2mm了。再好的链条，在弯扭组合下，寿命至少打折50%。
润滑不是抹黄油那么简单
我常跟徒弟讲：链条润滑，本质是在滚子和套筒之间形成油膜。但不是什么油都行——高速链要用稀油喷雾，低速重载得用高粘度润滑脂，还得含极压添加剂。有次去印染厂，车间里温度高，链条上的锂基脂几天就流失，后来换成聚脲基高温脂，寿命立马延长三倍。
💡一个小诀窍：人工刷油时，一定刷在链条松边的内链板间隙，这样润滑油才能渗入铰链。刷在外侧？那只是给链板做防腐美容。
问：链条经常松，紧紧就能继续用？
答：可别！链条伸长超过3%就接近报废标准了。这个伸长其实是磨损累积——销轴和套筒间隙变大，节距被拉长，继续用会跳齿、啃链轮。强行张紧只会加速崩坏。测一下20个链节的长度，和出厂数据对比，超了就整套换，否则链轮也会被磨成刀片状，最后成本更高。
工业链条磨损伸长测量方法

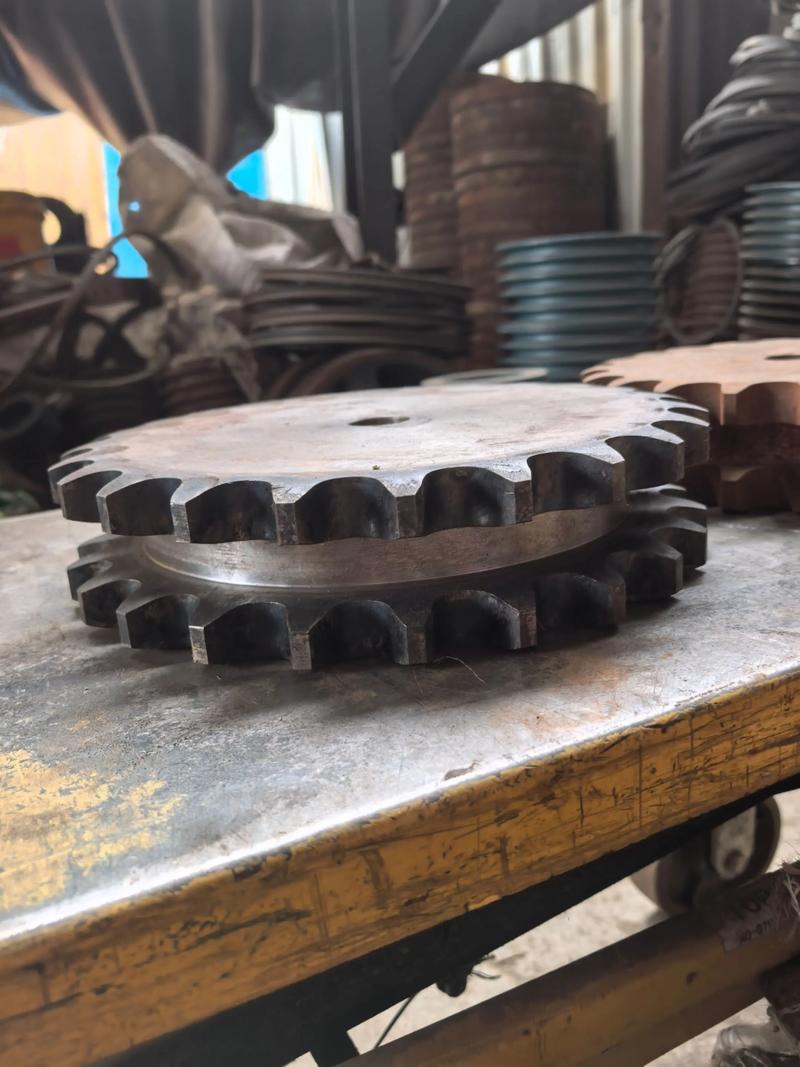

链轮材质匹配的“坑”
链轮材质匹配的“坑”
链条是钢的，链轮随便弄个铸铁的？错得离谱。高负载冲击下，铸铁轮齿容易崩口，反过来又把链条销轴啃伤。最好是中碳钢调质处理，齿面高频淬火。我吃过亏——给某物流分拣线配了表面淬火链轮，结果忘记处理齿根，疲劳裂纹全从齿根开始。后来全换成渗碳淬火链轮，心部保留韧性，表面硬度到HRC55以上，安静了。
问：食品线上的链条总生锈，用不锈钢的就万事大吉？
答：不锈钢链条确实耐腐蚀，但强度比合金钢低一截。常见的304链条，抗拉只到碳钢的70%左右。如果既要防锈又要强度，选沉淀硬化不锈钢，比如17-4PH，或者给碳钢链条做镀镍处理。还有一招，采用自润滑套筒的链条，既省了润滑油污染，又防锈，但价格嘛……翻倍都不止。
近来还发现一个怪象：电商平台上标着“德国标准”的工业链条，价格低得离谱。拆开一看，滚子壁厚不均，链板冲压毛刺都没清干净。这种链条装上去，噪声大得像发动机。要我说，选链条先看厂家有没有疲劳测试实验室，再问问他们执行的是ISO 606还是ANSI标准，别迷信“德国制造”四个字，真的德系链条，每一节都有激光打码追溯。
最后唠叨一句：工业链条看似简单，实则是个精密部件。你糊弄它，它就断给你看，连带停线损失，那可比链条本身贵多了。对吧？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业链条选型陷阱：你买的链条真能扛住冲击吗？
文章链接：https://www.zystgy.cn/a/56176
