去年秋天，我们组设计了一台异形瓶贴标机的转位机构。SpaceClaim里画得那叫一个行云流水，约束、装配全部到位。导出到Adams，点下求解——直接报错。驱动杆位移曲线像心电图，完全不是预想的正弦规律。当时心里就“咯噔”一下，知道这玩意儿要返工。说实话，运动仿真就是这么个东西：它不会替你设计，但会在你自我感觉最良好的时候，泼一大盆冷水。不过话说回来，这也是它的价值不是吗？在没有仿真之前，我们靠经验公式、靠2D图解，甚至靠木模试凑。那才是真的折磨。现在软件一通分析，什么死点、干涉、速度突变，全摊在桌面上。

为什么你的约束总是过载？

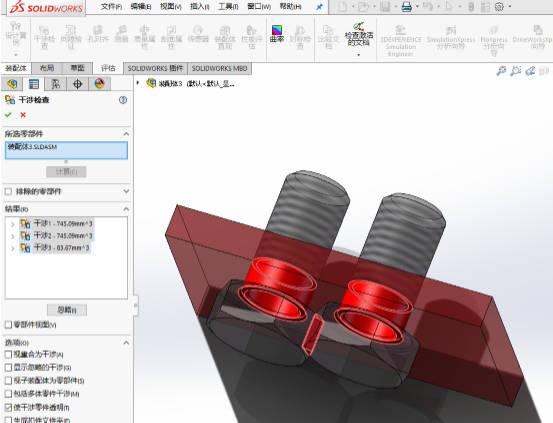

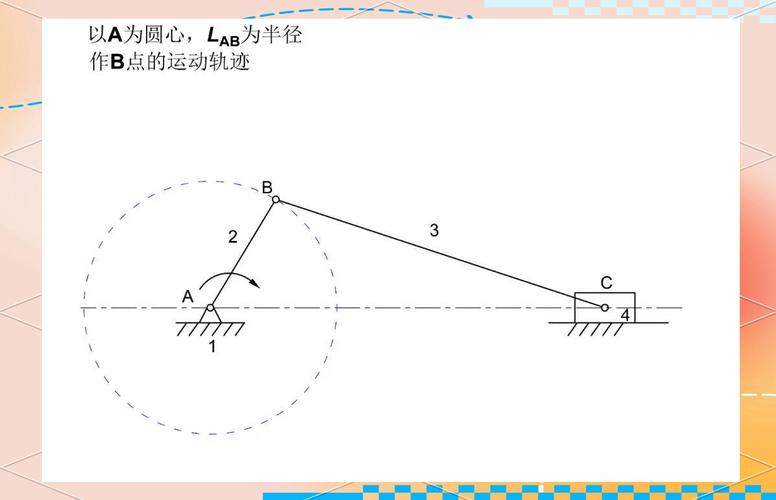

很多工程师上手运动仿真，第一步就错了：把CAD装配体原封不动丢进仿真环境。螺栓、垫片、轴承滚子……一个都不少。结果呢？求解器被海量冗余约束搞到崩溃。正确做法是——大刀阔斧地简化。只保留传递运动的几何特征：铰接用旋转副代表，凸轮推杆用接触约束，弹簧用刚度阻尼代替。这不是偷懒，是抓住主要矛盾。❗ 记得检查自由度：机构活动构件数乘6，减去所有运动副限制的自由度，剩余自由度必须等于你施加的驱动数。不够？那就是过约束。多出来？那就是欠约束，机构会乱动。我见过不止一次，年轻工程师给四杆机构加了五个转动副，还纳闷为啥仿真不动。另外，驱动函数别瞎写。step函数是个神器，但死搬硬套会让速度不连续，产生冲击。试试用样条曲线定义运动规律，或者在突变点加入缓冲段。说到底，仿真模型的质量，七成在前处理。

仿真结果让人怀疑人生？可能你忽略了这一点

有一回，仿真出来的驱动力矩大到离谱，按这数据选电机，功率得放大两档。团队差点认命。后来仔细查，发现是转动副的静摩擦系数设成了默认的0.3——我们实际用的是滚动轴承，摩擦系数撑死0.005。改完瞬间正常。 问：仿真显示没有干涉，但样机组装后运行有异响，可能是什么原因？ 答：大概率是网格精度或接触算法的问题。默认的求解步长对高速碰撞或弹性体变形捕捉不够。试着把最大步长缩小一个数量级，同时打开“精确接触检测”选项。如果还不行，把疑似干涉区域的零件设为柔性体，用有限元求解变形。另外，装配间隙也是容易被忽略的——仿真里是理想尺寸，现实中的加工偏差可能让间隙变成过盈。还有一次，客户着急要一款分度盘机构。理论分度精度±30角秒，仿真出来才±15。真家伙做出来一测，±40。问题出在哪儿？仿真没考虑传动轴的扭转变形。后来补了一个柔性化分析，曲线才吻合。 💡 所以结论很粗暴：运动仿真的精度，取决于你对物理世界建模的细致程度。少考虑一个因素，它就给你一个漂亮但毫无意义的动画；多考虑一点，才能逼近真实。 问：我只有普通CAD软件，能做有效的运动仿真吗？ 答：能。SolidWorks的Motion模块、Inventor的动态仿真、甚至Fusion 360的运动分析，对大多数低速、轻载、钢性机构已经足够。它们的求解内核大多是MSC公司授权的，算法不差。关键还是前面说的：简化、约束、正确参数。遇到强非线性或柔性大变形问题，再动ADAMS或Simpack不迟。

真金白银的教训——从仿真到量产

某次给包装机做凸轮连杆组合机构优化。原始方案用了五个凸轮，时序靠机械同步带调整，样机调试磨了三个月。用运动仿真反复迭代后，我们砍掉两个凸轮，用一个伺服电机加行星轮系替代，时序用虚拟凸轮曲线控制。制造成本降低40%，调试时间从三个月缩到两周。说起来都像广告词，但这是真事。❗ 当然，前提是你得建立参数化模型，让优化算法自动寻优。MSC Adams/Insight或者Isight联合仿真都行。不然人工一个个试，还不如不仿。另一个案例：锂电卷绕机的极片入料机构，那个加速度曲线简直要命。初始设计尖角太大，极片张力波动剧烈。我们在仿真里把摆臂曲线改成五次多项式，尖角瞬间平滑，张力波动从±5%降到±0.8%。老板看完仿真报告，直接追加了研发经费。说实话，很多老板不太理解运动仿真的价值，觉得就是做个动画给客户看。你得用数据说话：这个峰值力矩降了多少，那个冲击载荷减了多少，最终带来的成本优势是多少。否则，它只是一个高级玩具。最后，别指望一次仿真就搞定所有问题。我的习惯是，先做运动学分析，确保位移、速度、加速度曲线合理；然后做动力学分析，得到载荷；接着把载荷导入有限元做零件强度校核；如果重要部件变形大，再回头做刚柔耦合。这是一个循环过程，累，但踏实。行了，聊这么多，也该去车间看看那个终于不卡死的转位机构了。
