电火花加工，听着挺玄乎。说白了就是放电——拿电极跟工件之间“打火”，靠那瞬间高温把金属烧蚀掉。我第一次见这玩意儿，是在一个模具车间里。师傅叼着烟，指着那台滋滋作响的机床说：“这货，专啃硬骨头。”
没错，常规刀具啃不动的淬火钢、硬质合金，它照单全收。没有切削力？对！它压根不碰工件。非接触加工的这个特性，让薄壁、微孔、异形孔这些“矫情”零件有了活路。
放个电，凭什么能把金属蚀掉？

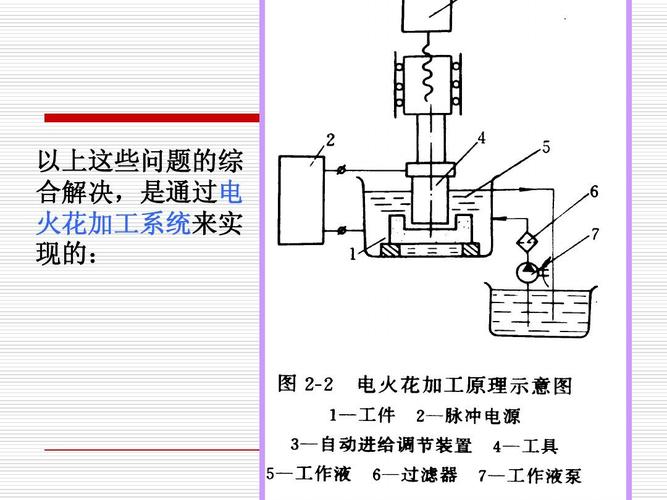

原理不复杂。工具电极和工件泡在绝缘工作液里，通上脉冲电源。间隙合适时——大概几微米到几十微米——电压击穿介质，形成等离子放电通道。瞬间温度？一万摄氏度往上！金属直接汽化、熔融。然后下一个脉冲又来，周而复始。啧，简直就是靠“烧”出来的精度。
不过话说回来，这过程极其讲究放电参数。脉宽、峰值电流、伺服控制……一个没调好，电极损耗大到哭，表面粗糙度惨不忍睹。老手艺人都懂，粗加工和精加工的参数像两个世界。粗加工要效率，大电流猛轰，表面像月球坑；精加工得慢慢修，小电流、窄脉宽，光洁度能逼近镜面。有一次我调参数，精修刀打了半小时，结果发现电极损耗补偿算错，工件尺寸超差0.02mm，整块料报废。那种懊恼——真想砸机床。
线切割、成形机、打孔机……你到底该选哪个？
电火花线切割，走丝如锯。一根钼丝或铜丝绷紧，来回跑，切通孔轮廓那叫一个溜。适合模具刃口、异形通孔。慢走丝精度能到±0.002mm，不过成本高；快走丝就糙点，胜在便宜，小作坊最爱。
电火花成形机则不同。电极做成特定形状，往下“压印”，盲孔、型腔全靠它。对了，石墨电极损耗小，但脆；紫铜电极韧性好，价格贵。选哪个？一言难尽。做过轮胎模具花纹的电火花——那复杂曲面，电极设计到吐，还得考虑放电间隙在曲面上的变化。想想都头大。

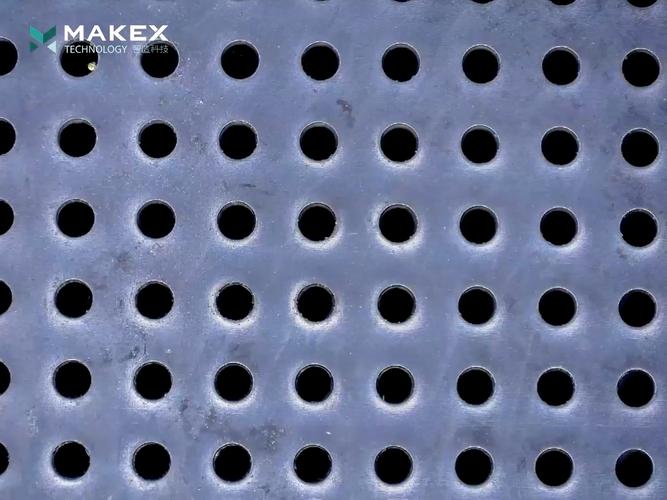

还有电火花高速小孔机，专门钻0.1mm以下的微孔，比如喷油嘴。不用钻头，靠旋转铜管放电，排渣靠高压工作液。效率不算高，但关键是你机械加工没法比。
说实话，选机型就跟选对象一样，没有最好，只有最合适。一个大厂精密模，肯定上慢走丝；个体户干个简单轮廓，快走丝够用。预算？精度要求？工件材料厚度？都得掂量。
问：电火花加工速度是不是很慢？能提升效率吗？
答：慢是肯定慢。和铣削比不了。但有些活儿只能它干。提升效率？有招！比如混粉加工——在工作液里掺硅粉、铝粉，能有效改善放电间隙的消电离，提高加工速度，还能顺带降低表面粗糙度。还有多轴联动，优化放电路径，减少空跑。再有，高速抬刀控制，让排屑更流畅，减少短路。但千万别瞎改参数，短路的电弧烧蚀会废掉电极。
问：加工精度受哪些因素影响？怎样保证一致性？
答：因素海了去了。电极损耗首当其冲。损耗大了，复制精度就飘。所以放电规准、电极材料、冲油方式都要优化。还有二次放电——蚀除物颗粒导致间隙异常放电，把不该烧的地方烧了，棱角变圆。这得靠伺服系统快速响应，加大冲油压力及时排屑。环境温度也得控制，热变形会坑精度。我们车间夏天开空调，冬天还得预热机床两小时，温差超过三度就调不准。神不神经？
还有，夹具刚性、重复定位精度、工作液清洁度……每个环节都是坑。记得有一次，新换的工作液过滤布没扎紧，杂质进入间隙，加工完的表面全是麻点。全组加班返工。
话说回来，电火花真迷人。那种“以柔克刚”的加工哲学，在机械业算独一份。它慢，但它啃得动火箭发动机的镍基高温合金；它贵，但模具自由曲面除了它谁能做？
现在搞智能制造，电火花也在联网。实时监测放电波形，AI预测电极损耗，自适应调节参数。但说到底，机器再聪明，工艺决策还是得靠人。人机料法环，老生常谈，可哪样不得操心？
一句话：想玩转电火花，先把脾气磨没了。耐得住性子，才能等到那个牛逼的火花。
