卧式还是坐标？镗床选型的那点事

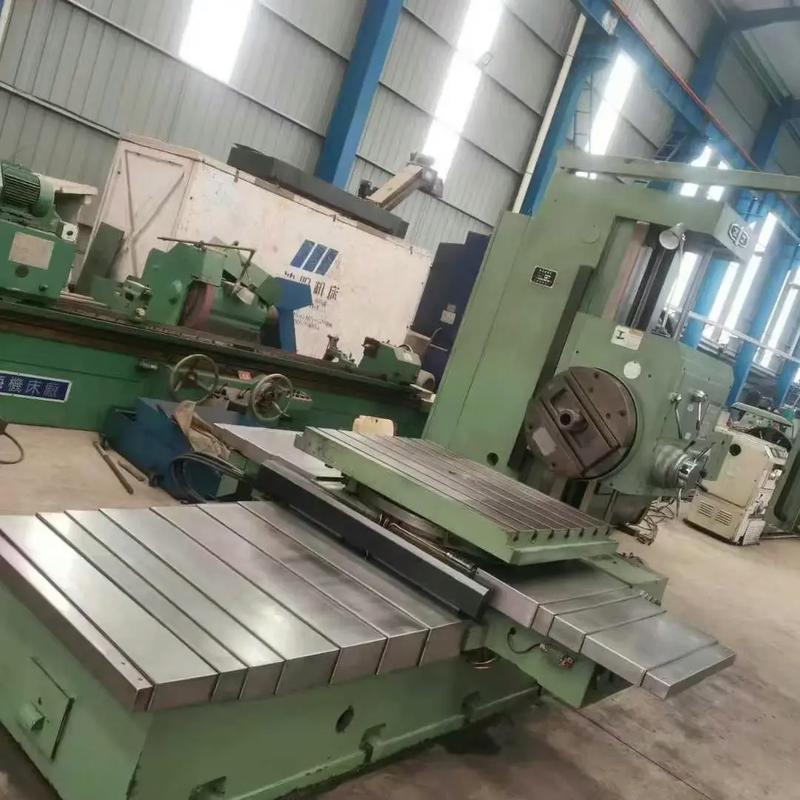

选镗床，就跟找对象一样，合适的才是最好的。很多采购一上来就问：“你们这数控镗床加工精度能达到几级？” ✅ 其实这问题本身就不专业。精度是系统性的，光看机床静态精度没用，你得考虑热变形、刀具悬伸、工件装夹…… 常见镗床无非这么几类：- 卧式镗床：最普及，主轴水平布置，适合箱体类零件。刚性足，但找正麻烦。
- 坐标镗床：精密定位的祖宗，以前没有数控，全靠模板和光学读数，现在基本被加工中心替代了，但有些老厂还在用，干模具的离不开它。
- 落地镗床：巨无霸，干大家伙的，立柱移动，主轴伸缩，十几米的活都能啃。❗ 不过那对地基要求，简直是变态。
- 数控铣镗床：现在的主流，复合加工，能铣能镗能钻孔，五轴联动干曲面也不在话下。
数控镗床就万事大吉？别天真了
有人觉得只要上了数控镗床，按个按钮就完了。错！大错特错！数控只是降低了操作难度，但工艺规划、刀具路径、切削参数，哪一样不是靠人？ 去年我们车间接了一批不锈钢阀体，镗序加工，材质又黏又硬。按常规参数，刀片三分钟就崩了。后来我试了“大前角+小切深+低速大进给”的路子，配合内冷合金镗刀，寿命直接翻了五倍。✅ 这就是经验，书本上不写，全靠现场琢磨。 以下是很多新手常踩的坑，我简单列几条：- 忘记预调松刀力：数控镗床换刀时，如果拉钉没拉紧，镗杆稍微一颤，孔就椭圆了。
- 忽略主轴升温：冬天开机前必须空运转，让主轴轴承温度稳定，否则精度跑偏，特别是精密镗削，差半丝都是致命。
- 冷却方式不当：镗孔时切屑不易排出，一定要用大流量内冷，从刀杆中心喷射，把铁屑冲出来，不然刀片二次切削，没几下就磨损。

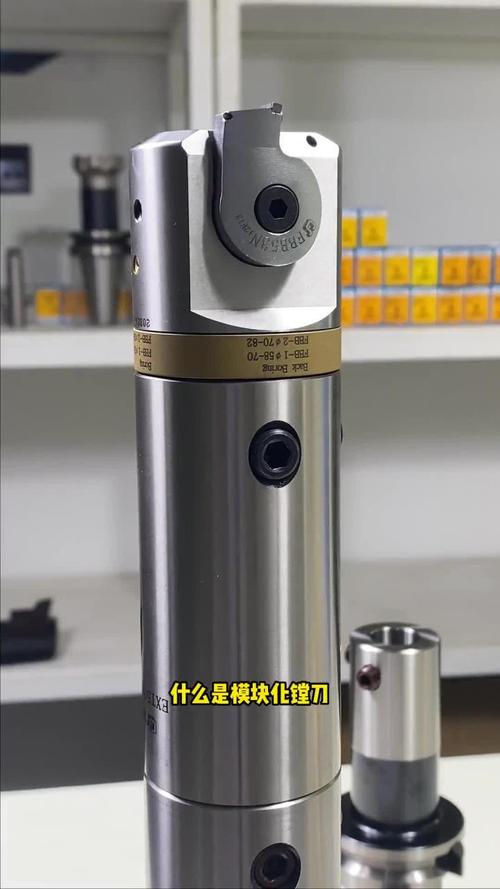

实战干货：解决那些让你头疼的镗削难题
答：这个我太有感触了。振纹通常不是刀片问题，而是系统刚性不足。你先检查：1）镗杆悬伸比，长径比超过4倍一定要用防震镗杆，或者粗壮的硬质合金基杆；2）主轴轴承间隙，老机床可能要调一下；3）工件装夹，千万别用那种单点压紧，尽量用压板夹持在刚性最好的位置。实在不行，降低转速、加大进给，有时候用“低速快走”模式，反倒能避开共振区。 问：卧式镗床加工同轴孔系，怎么保证两端孔的同轴度？我老是用回转工作台掉头，误差总是超差。

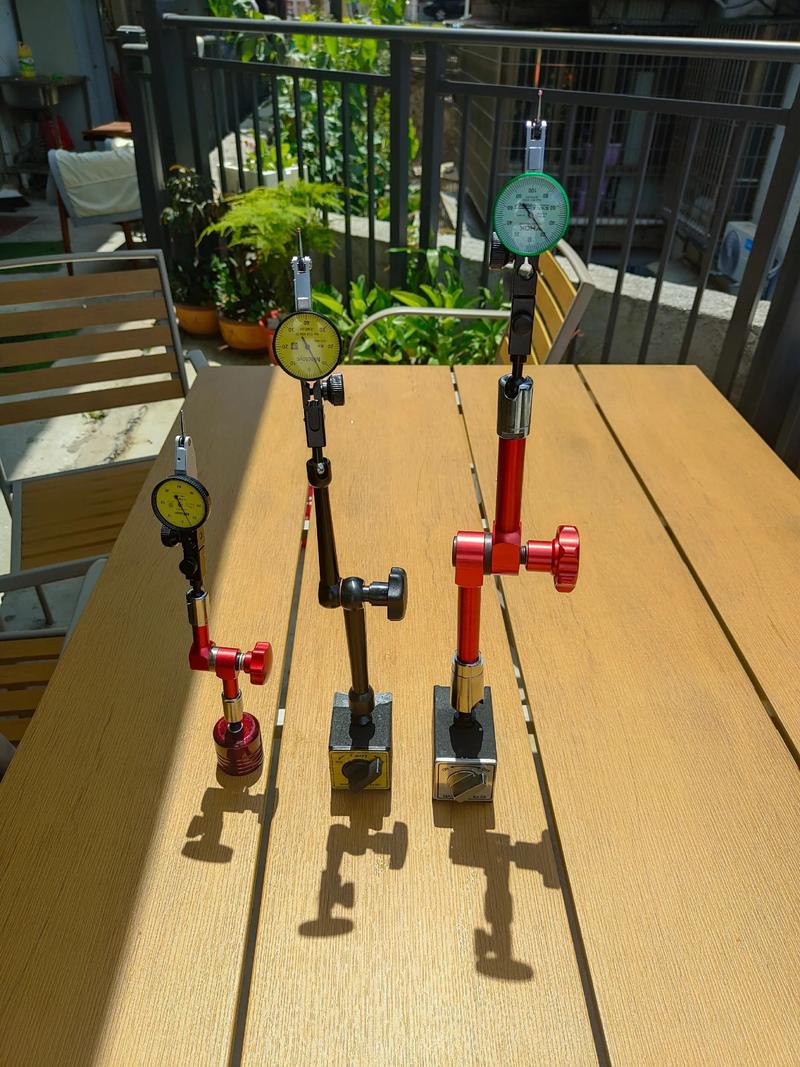

答：掉头镗确实考验技术。传统做法是校正工作台回转中心，但那个精度不稳定。现在比较好的做法是：长镗杆两端支撑，中间加辅助支架，一次装夹从一端镗到底。如果非得掉头，建议在第一个孔镗好后，不要马上松压板，先用百分表打第二个待镗孔的基准圆，回转180°后再校正一次，取平均偏差修正坐标。其实最省心还是上数控铣镗床带光栅闭环，直接翻身定位。 问：镗不锈钢内孔，刀具老磨损，有什么好的涂层推荐？
答：不锈钢导热差，加工硬化严重，所以一定要用锋利刃口。涂层我偏爱PVD的AlTiN或者TiAlN，耐高温效果好。干切的话可以试试带内冷孔的可转位镗刀，刀片选细颗粒硬质合金，前角磨到12°-15°，卷屑槽抛光，减少积屑瘤。切削速度不能高，大概60-80米/分钟，进给0.1-0.2毫米/转，关键是吃刀量要够，别低于刀尖圆弧半径，浅切反而加剧磨损。💡

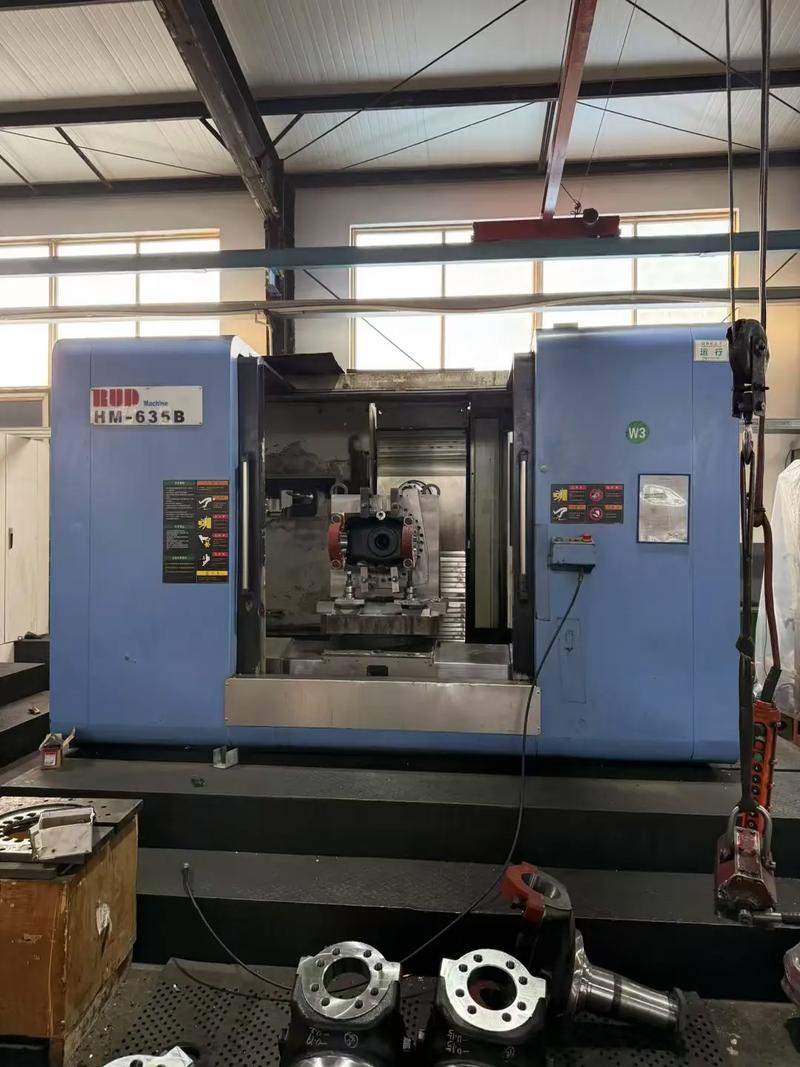

镗床的未来：会被加工中心完全取代吗？
