说实话，第一台激光切割机进厂那天，我激动得手抖。二十万的设备啊，就指望它翻身了。
结果呢？
第一天就撞切割头。那个声响——心碎成渣。后来才知道，焦点补偿没设对。板材稍微有点儿翘边，传感器跟不上，直接吻上去了。修一下，八千。肝疼。
所以，关于激光切割，我想说的第一句就是：别光看参数。纸上谈兵害死人。
为什么激光切割让我又爱又恨

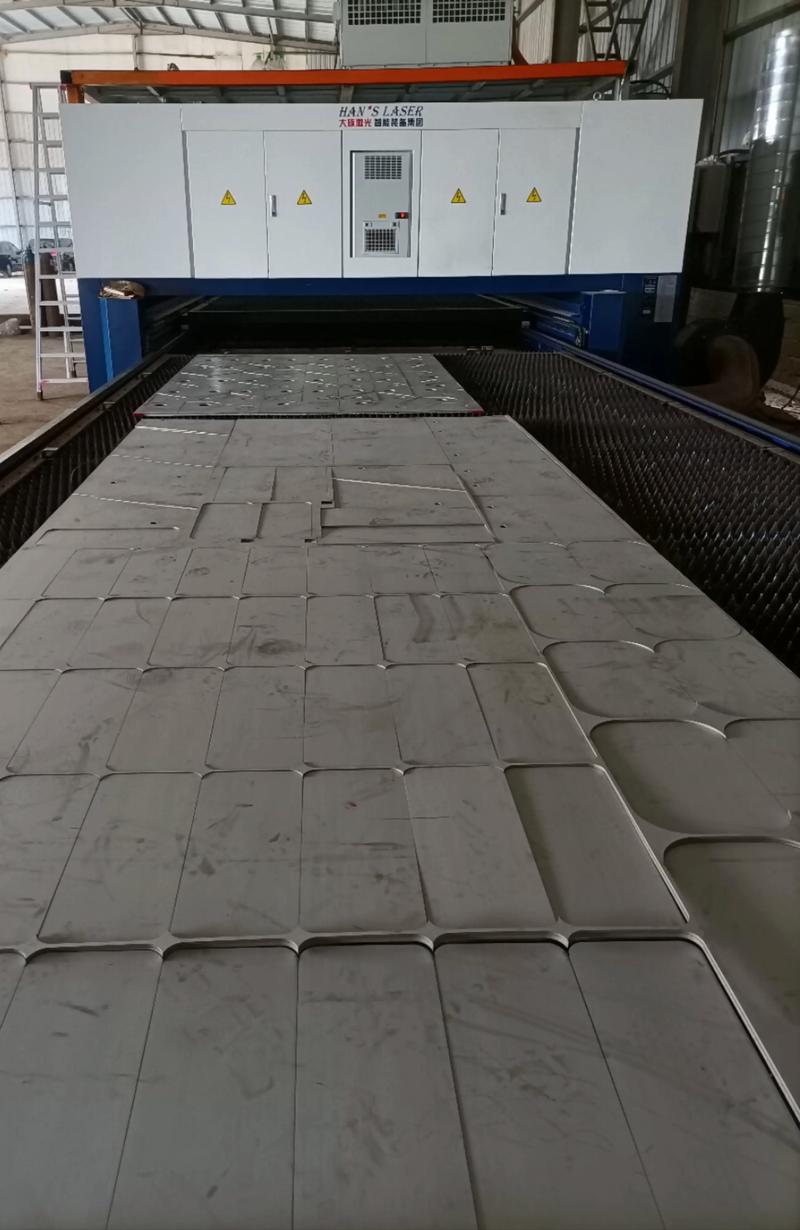

快，是真快。切3mm不锈钢，唰一下，比同事水刀快三倍不止。断面光洁度好到能直接攻牙，省掉打磨工序。但娇气也是真娇气。空气里湿度大点儿，镜片起雾，切割质量断崖式下跌——那天上午我调了四次光路。工人跟我开玩笑：要不给这宝贝疙瘩配个除湿机？还真配了。现在车间温度湿度监控比档案室都严。
还有个事儿：一开始迷信进口品牌。觉得德国的就是好。但售后周期… 一个备件等三周，产线停着，老板脸都绿了。后来换了国产二线牌子，性能差个5%，但服务响应快，凌晨两点都能调机。这年头，时间就是订单。对吧？
选型时最容易被忽悠的三个参数
老有人问我：功率选多大？我一般反问：你真实切多厚？70%的人报的厚度虚高。明明平时就切1-2mm，非说要准备切10mm。然后配个3000W，电费哗哗的，其实2000W绰绰有余。
记住：
- 功率只决定切割能力上限，不代表质量。薄板高速切割，光束质量更重要。那个M²参数，越小越好，但很多人压根不看。
- 空程速度宣传120m/min，实际你敢用吗？除非你机床刚性够，不然加速度一上去，整个床子都在晃。有效速度才是王道。
- 服务承诺：说24小时售后，你信啊？得合同里写明：多少小时到现场，超时怎么赔。我就吃过亏，口头承诺最后扯皮。
还有啊，买机器别只看切割头。床身铸件重量、导轨丝杠品牌，甚至气压元件的稳定性，都影响一年后的精度。那些用一年就间隙变大的机器，二手都卖不掉。
实际加工中遇到的怪事
有次切铝板，突然毛刺多得像刺猬。检查半天，才发现辅助气体——氮气纯度不够。供应商掺了空气，就那一点点氧含量，氧化反应让断面发黑起渣。气得我想当场退货。后来每罐气都用分析仪测。是不是很神经质？但做精密件，就是这么神经。
还有穿孔问题。厚板穿孔，爆孔像放鞭炮。调占空比、调频率、调步进，试了十来组参数。最后发现：竟然是喷嘴选小了。换了2.0的双层喷嘴，世界清净了。经验这东西，教科书上真没有。
激光切割日常问题快问快答
问：切割碳钢时，底部总是挂渣，怎么调？
答：挂渣分快慢。慢速挂渣软绵绵的，一般是焦点太低或速度太慢，试着抬高焦点0.5mm或者提速。快速硬渣粒，那往往是割嘴问题或者功率过剩，检查割嘴同心度，降低功率看看。还有个秘诀：小割嘴高氧压，大割嘴低氧压。我试过用1.2mm割嘴切6mm板，氧压调到0.8MPa，渣全在废料上，一敲就掉。💡
问：激光切割加工费现在什么行情？怎么给客户报价？
答：哎，内卷得厉害。碳钢薄板已经杀到两毛一米了，有些作坊只要一毛八。但我的原则：科学拆解成本。穿孔费、切割时长、辅助气体、易损件损耗，都算进去。我们有一套Excel公式，直接输入材料厚度和路径长度，自动算。别怕客户压价，你帮他优化排版，省材料，他更愿意接受合理利润。❗别做低价垃圾，那是条死路。
问：不锈钢切出来发黄，是不是功率问题？
答：不一定。黄色通常是过热氧化。氮气切割的话，先确认氮气纯度99.99%以上，再看速度是不是偏慢导致热积累。如果切3mm以上厚板，改用高压氮气，或者试试压缩空气切割——但表面会发暗，做外观件不行。还有个偏方：切割头上加个小铜钱，改善涡流，能减少发黄区。试过，有效。
最后说点掏心窝子的话
激光切割这行，技术迭代太快了。刚从CO2换到光纤，现在又出来什么激光直驱、超快激光。追设备永远追不完。我觉得核心还是工艺数据库——把常用材料的最佳参数试出来，存档。这比什么黑科技都实在。因为同样的机器，别人一小时做200件，你只能做150，这就是数据库的差距。
另外，安全。别嫌我啰嗦。激光防护眼镜天天要戴！不是普通墨镜，是特定波长的。我师傅年轻时不信邪，现在视力0.3，惨痛教训。还有切割产生的烟尘，尤其是镀锌板，那毒气… 必须上除尘系统。❗
好了，今天就聊这么多。激光切割这东西，玩进去很有意思，玩不转就是一堆铁。愿我们都少交点学费。
