那天现场差点出事。
新装的一台30kW变频器，上电，电机抖得像筛糠。操作工脸都白了。我手速够快，拍下急停——迟一秒可能转子就飞了。说实话，调试这行干久了，胆子反而小。以前觉得参数随便输，现在？每改一个数值都要翻手册，虽然手册有时候也坑人。
别急着上电，先检查这几处
接线，永远是第一道坎。 我见过太多奇葩问题：地线没接、屏蔽层悬空、甚至电源线和信号线绑在一起走，说什么“这样省空间”。❗ 变频器不是普通电器，谐波干扰能让你懵逼一整天。上电前，主回路绝缘必须摇表打，控制线别跟动力线并排，这是铁律。

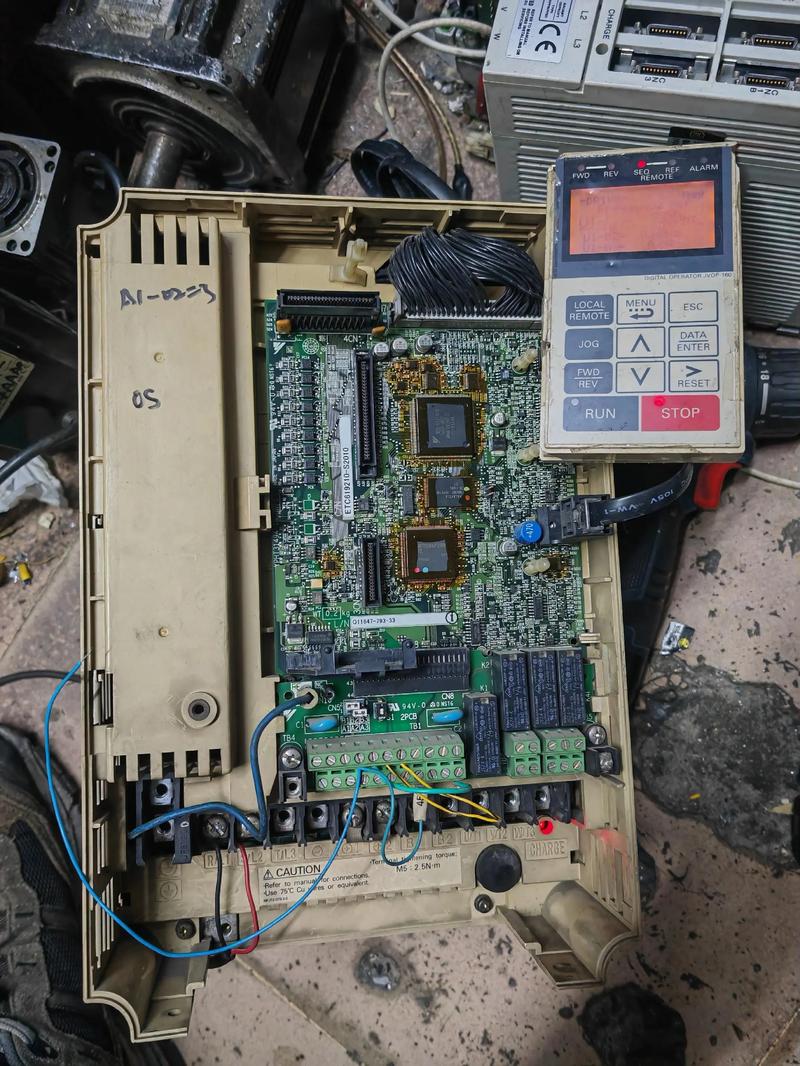

变频器接线端子松动检查
还有，螺丝。对对对，就是端子排上那些不起眼的小螺丝。有一次调试，电机偶尔停转，查了三天，最后发现接触器线圈接线螺丝——松了！你信？就这破事，400电话打爆也没用。所以啊，每个端子复紧一遍，别嫌麻烦。💡
问：变频器一上电就跳闸，但电机和电缆绝缘都正常，怎么回事？
答：这种情况，十有八九是漏电流作祟。变频器输出谐波会在寄生电容上产生对地漏电流，尤其当电缆长过50米时。解决？加输出电抗器，或者调低载波频率。但注意载波频率一低，电机噪音就大，要权衡。另外，有些劣质漏电保护器对高频电流敏感，换个B型漏保试试。
参数设置：那些反直觉的坑
加减速时间，不是越长越好。 尤其风机水泵类负载，减速太快会泵升电压报警；但太长呢？工艺不等人。我有次调离心风机，减速设了15秒，结果变频器频繁报过压，后来改成自由停车+能耗制动，完美解决。✅ 所以，动态响应要匹配负载特性，别闭着眼设默认值。

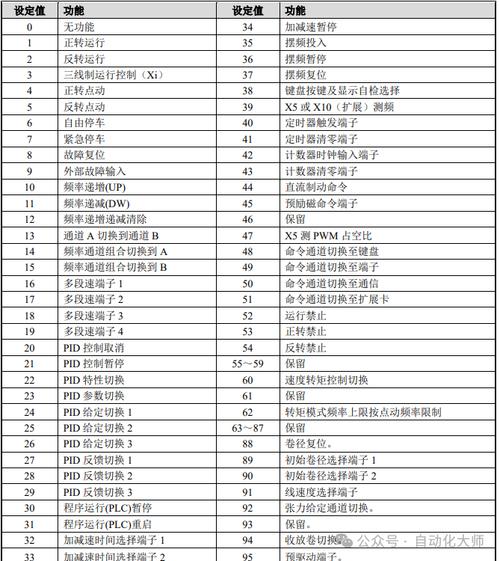

变频器参数设置界面多段速
另一个大坑：V/F曲线。很多新手以为选“通用”就行，结果电机发热严重。重载低频时需要电压补偿，轻载又可能导致磁饱和。我习惯用矢量控制，哪怕多花点钱——转矩精度高，还不易发热。不过话说回来，矢量控制必须自学习，遇到特殊电机，自学习失败的概率不低，那就只能手动输入参数，那叫一个繁琐！
问：多段速设置总是乱，频率跳变不按预想，怎么排查？
答：这故障太常见了！首先，确认数字输入口的定义——好多变频器默认DI1、DI2组合为多段速选择，但可能和其他功能冲突。其次，检查“端子控制方式”是不是使能了，有些机型还要设“命令源”为端子。再一个，干扰！我遇到过一次，旁边一台电焊机一开，多段速乱跳。解决办法：信号线屏蔽层单端接地，加磁环。如果还不行，换个变频器品牌吧……🤷
通讯干扰，让人头大
通讯干扰，让人头大
RS485通讯，说断就断。 那回一个项目，变频器跟PLC通讯，不定时中断，中断后电机不听话，差点撞坏模具。查干扰源，查布线，折腾两天。最后发现——空调变频器的谐波耦合进了通讯线！你没看错，同一配电柜里的空调。加隔离中继器，通讯线走钢管，问题才算解决。所以，通讯电缆务必远离高次谐波源，最好用带屏蔽的双绞电缆，屏蔽层别两端接地，除非你知道自己在干什么。
问：变频器通讯正常，但数据总出错，有什么诊断技巧？
答：先用示波器看波形，差模信号是否干净。然后降低波特率，如果错误减少，基本是干扰。还有一个偏方：将变频器载波频率调到最低，若干扰减弱，那干扰源就是自身。最后，检查终端电阻——我见过有人把120欧电阻乱加，导致信号反射。记住，RS485只在总线两端加终端电阻，每个站的A、B线间加偏置电阻可能更稳定。
最后说一句：变频器调试没有万能公式。每次新项目，都像开盲盒。但烂熟于心的基础，加上临场不乱的排查逻辑，总能让你找到出路。还有，该打电话叫厂家技术支持的时候，别硬撑。毕竟面子没有设备安全重要。
