2026-07-31 18:15:37 作者：网编
分类：文章
选型：不是随便拿根管子就行
说实话，在泵阀或管线补偿应用里，不锈钢金属软管这东西，看着简单——不就是一段波纹管加个网套吗？但选错了，后果很严重。去年有个项目，管道试压，介质还没升温，软管接头根部直接崩开……那场面，高压水雾喷得整个车间都是。原因？因为技术员只看口径，根本没核算压力-温度折减。
选金属软管，第一要务是搞清楚工作介质、压力、温度三要素。很多人以为压力等级是固定的——大错特错。不锈钢波纹管在高温下的承压能力衰减得厉害，比如300℃时，DN50的304软管允许压力可能只有常温的60%不到。如果不看压力-温度曲线，铁定踩坑。还有，网套的编织密度、钢丝直径直接影响爆破压力，低压工况可能单层网套就够，高压必须双层甚至加铠装环。

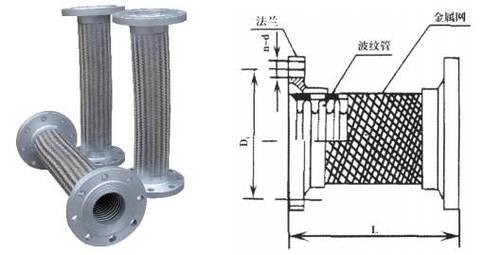

不锈钢金属软管波纹结构剖面图
另外，接头形式千万别忽略。是法兰、螺纹、快装还是焊接？密封面形式（RF、FM、RJ）和螺纹标准（NPT、BSP、公制）错了根本装不上。我就见过现场工人把BSPT外螺纹硬拧进NPT内螺纹，结果接头扯脱，介质泄漏。选型时一定问清楚连接件的详细尺寸标准。
问：金属软管能用在多高温度？有没有绝对上限？
答：常规304/316不锈钢金属软管，长期工作温度建议不超过450℃，短期可达600℃，但压力和寿命会急剧下降。若需更高温度，可选Inconel 625等镍基合金，但成本翻几倍。千万别拿普通软管去怼熔盐管道——我有客户这么干过，二十分钟就穿孔。
安装：90%的故障源于野蛮施工
金属软管是个“柔性”元件，但安装时很多人把它当刚性钢管对待。最常犯的错误：强行拉直、扭转、焊渣飞溅。软管出厂时状态是松弛的，安装必须保持自然弯曲，弯曲半径不能小于样本给出的最小动态半径（记住是动态半径，不是静态！）。我见过一个案例：软管装得太紧绷，运行振动叠加位移，导致波纹根部疲劳开裂，四个月就漏了。
还有一个隐蔽杀手——扭转。搬运、安装过程中，如果一端接头固定，另一端被强力旋转，网套和波纹管会产生残余扭矩，使用寿命锐减。检查办法：在软管表面沿轴线画一条直线，安装后若直线呈螺旋状，说明已扭，必须回松重装。

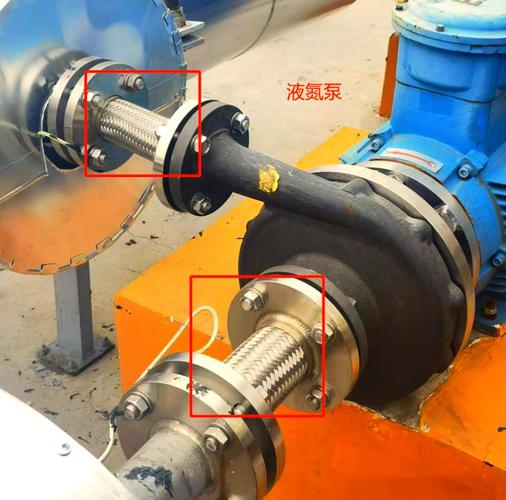

金属软管安装扭转错误示意
焊接连接时，务必用湿布包裹波纹管部分，防止焊渣烧伤网套或波纹面。哪怕一个微小的点蚀坑，也会成为应力腐蚀裂纹的起点。另外，固定支架的设置也关键，软管只能承受轴向/横向位移，不能承受扭转和过大的径向载荷，必要时需加导向支架。
问：软管漏了能补焊吗？听说很危险。
答：多数情况不行。波纹管壁厚通常0.2-0.8mm，补焊极易烧穿，且会改变材料晶相组织，降低疲劳强度。如果漏点在接头焊缝附近，技术好的氩弧焊工或许能补，但必须做压力试验；若在波纹段，直接报废。安全第一，别省小钱出大事。
采购：那些“性价比”陷阱
价格战让市场充斥大量劣质不锈钢金属软管。低价的背后是薄壁、稀网、回收料。如何辨别？称重是个土办法——同样规格DN25、长度500mm的304软管，正经产品重量在1.2-1.5kg左右，轻飘飘的必然偷工减料。再看网套，编织紧密、无跳丝断线；波纹管表面光亮，无暗斑、起皮。要求供应商提供材质证书和型式试验报告（压力爆破、疲劳寿命）。我曾经贪便宜买过一批无标软管，装机半年就出现针孔泄漏，介质是导热油，险酿火灾。从此长记性：关键工况绝对不省材料钱。
问：进口品牌和国产品牌差距在哪？哪些工况必须用进口？
答：差距在制造工艺稳定性和疲劳寿命上。高端进口软管能做到100万次循环无明显泄漏，国产普通品可能10-20万次就裂。用于船舶管路、LNG、氢能等极端或高危介质的，建议选国际一线品牌；常规水、油、气工况，国产大厂足够。但切记，合同里注明执行标准（如GB/T 14525或ISO 10380），并要求检测报告。
维护：别等漏了再换
金属软管是损耗件，有设计寿命。日常巡检注意看网套是否起包、断丝，接头有无腐蚀变色。尤其输送腐蚀性介质后，清水冲洗并干燥。定期测壁厚（超声测厚仪），一旦减薄超过20%，必须计划更换。我们工厂的做法：建立软管台账，按批次管理，到期强制更换，哪怕外观完好。因为有些疲劳损伤是内部的，用肉眼根本看不见。

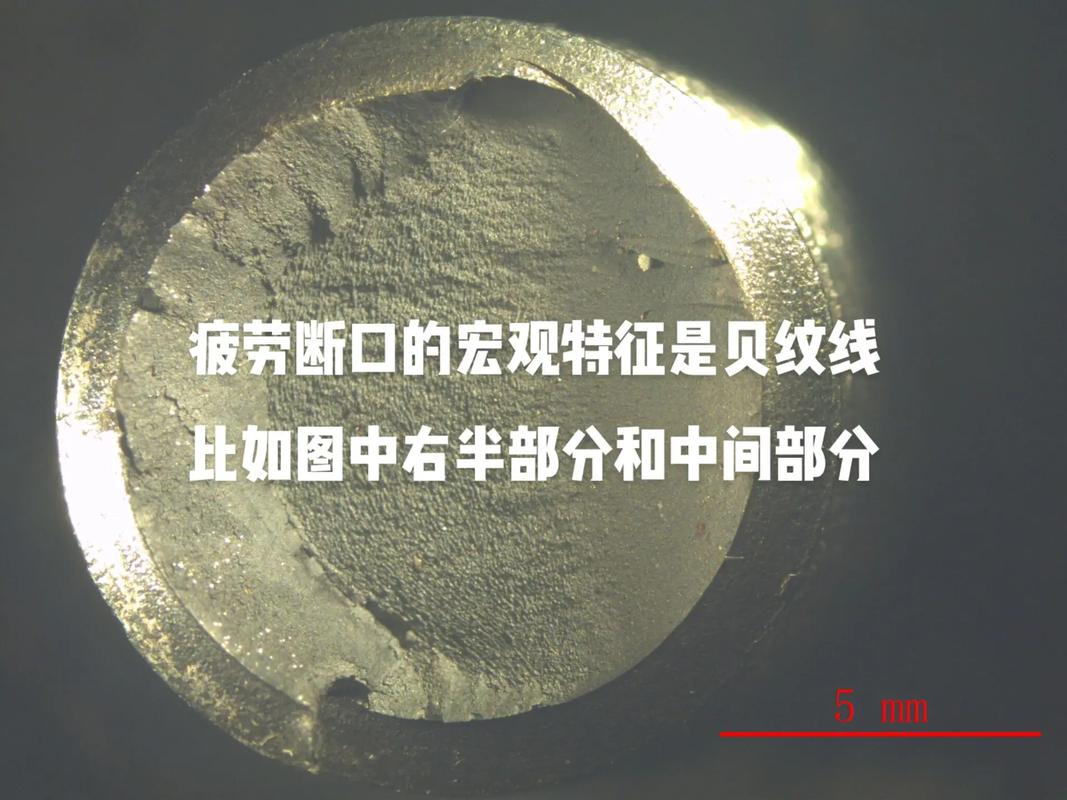

金属软管疲劳裂纹显微照片
最后啰嗦一句：别等事故了才重视。一根小软管，可能毁掉一套百万设备。选对、装好、勤检，安心赚钱。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：金属软管选型陷阱：我踩过的坑你别再踩
文章链接：https://www.zystgy.cn/a/56058
