干了十几年涂装，头一回觉得工业喷漆这行当——真他娘的磨人。

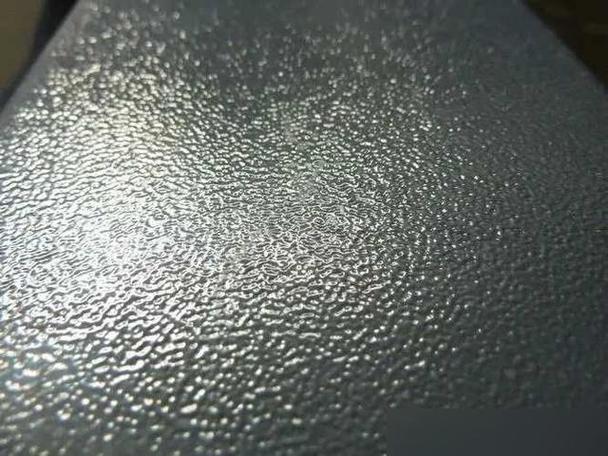

上个月车间新来一批活儿，给一组大型铸件做环氧底漆，我按老规矩调了枪，结果第二天一看，橘皮重得跟月球表面似的。老板叼着烟在一边冷笑，我额头的汗唰地就下来了。
后来才发现，是压缩空气管里有冷凝水，混到漆里去了。这么个破事儿，差点让整个批次报废。所以我现在养成了习惯——喷漆前先检查空气干燥器，哪怕被徒弟嘲笑强迫症也得查。
雾化：看不见的手，捣乱的鬼
喷漆说到底，就是把液体漆变成微米级的雾滴，靠气流“拍”到工件上。理论很美，现实一塌糊涂。雾化压力、出漆量、扇面宽度这三个参数，牵一发动全身。
有一次我为了赶工，把压力顶到0.6MPa，结果漆雾飞得满车间都是，过喷率飙到40%——不但浪费，过喷的漆粉落在相邻的湿膜上，就像在蛋糕表面撒了一把沙子。手感？别提了。
后来学乖了，碰到高粘度漆，先测涂-4杯粘度，该用加热双管枪就别省事儿。说实话，很多厂里的喷漆工只知道扳机一扣开干，却不明白工业喷漆的核心是流变控制——流平慢了出流挂，快了就起针孔，跟做饭糊锅一个道理。
我强烈建议新手买一把带数字压力显示的HVLP喷枪，虽然比传统空气喷枪贵几倍，但传递效率能到65%以上，算上省下的漆钱，半年就回本了。不过话说回来，HVLP对操作距离贼敏感，稍远一点膜厚就保不住——所以说喷漆这手艺，一看设备，二看人。
漆膜三大绝症：气孔、流挂、附着力差
这三个毛病我全中过招，排名不分先后，但个个致命。
先说气孔。有阵子我们给钣金件喷聚氨酯面漆，固化后表面全是针眼大的小洞。一开始以为是溶剂挥发太快，加了慢干水也没用，后来才发现——是工件除油不彻底，残留的冲压油在漆膜固化时气化逃逸，硬生生撕出了孔道。前处理不到位，后续全白费，这话我得用红漆写在车间墙上。
流挂更常见。特别是垂直面上喷厚了，漆液受重力影响往下淌，形成一道一道的“泪痕”。我的土办法是：宁愿薄喷多道，也别指望一遍盖死。每道间隔15分钟左右，用手指轻触遮蔽纸上的漆膜，不粘手再喷下一道——别信手感，信计时。
附着力差是最要命的隐疾，往往过几天起泡、掉皮才暴露。有次我们换了一个便宜的环氧底漆供应商，盐雾试验200小时就锈了一片，查了工艺没变，最后锁定是底材喷砂粗糙度不够，锚纹深度才30μm，漆膜咬不住铁。立马买台粗糙度仪，强制每批抽检，才止住了报废单。
环保这事儿，不是添堵就是给你下套
现在一提工业喷漆，环保局就跟影子似的跟着你。我们这儿去年刚装了一套沸石转轮+RTO，花了一百多万，结果第一天试机就把车间电压干崩了。厂家说你们变压器容量不够，得增容——又是一笔钱。
但话说回来，水性漆替代油性漆确实是大趋势，尽管它烘干能耗高、流平也难伺候。我们试了某品牌的水性环氧，一开始根本喷不出扇面，全堵在喷嘴。后来发现是要用专门的不锈钢流体通道，还得加装管路加热。一咬牙全换了，现在VOCs排放直接降了80%，也算值。
问：工业喷漆废气处理，到底用活性炭还是燃烧法？
答：这得看风量和浓度。我们小批量、低浓度的时候用的是活性炭吸脱附+催化燃烧，设备便宜，维护简单。但一旦连续生产，大风量高浓度，活性炭两天就饱和，再生能耗还高，反而不如直接上RTO蓄热燃烧。不过RTO有个坑——如果漆雾里含硅，燃烧后生成二氧化硅会糊在蓄热陶瓷上，堵死，必须在前端加干式过滤，别问我是怎么知道的。

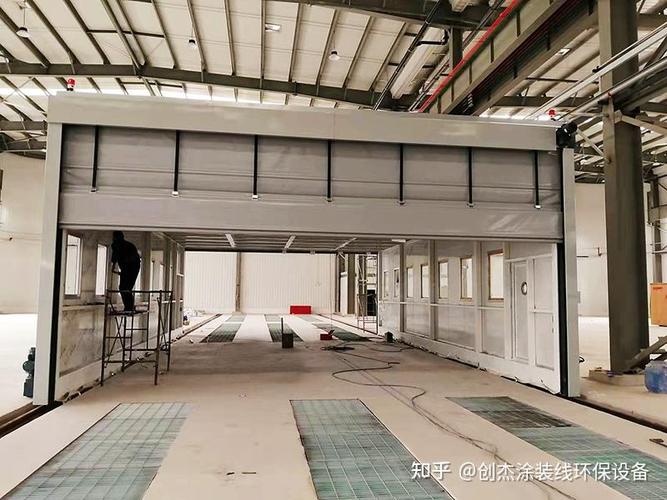

问：喷漆房怎么维持正压和洁净度？
答：我们的经验是，送风量一定要大于排风量10%左右，形成微正压，防止外面灰尘渗进来。顶棉和底棉勤换，特别是底棉，一堵住整个气流就乱了。再配个差压表，超过设定值立即报警。别省棉钱——换棉和返工比起来，简直白送。
说实话，工业喷漆这行当，技术迭代越来越快，静电旋杯、机器人喷涂什么的，大厂已经玩得很溜。但对大部分中小厂来说，把基本功做扎实——调枪、控膜、前处理、环境控制——比买几百万的自动线都实在。毕竟活儿是人干的，坑也是人踩出来的。
最后叮嘱一句：别信那些卖漆的跟你说“我们的漆流平自喷都好”，那是骗鬼的。没有万能的漆，只有跟工况死磕的人。
