2026-07-31 12:36:35 作者：网编
分类：文章
最近家里那个用了三年的浸塑晾衣架终于破皮了。露出里面的铁丝，锈迹斑斑。看着那层剥落的塑胶皮，我突然想到——这玩意儿到底是咋裹上去的？说实话，很多人天天用浸塑产品，什么工具手柄、网篮、冰箱搁架，但真明白浸塑是啥的，没几个。包括我以前也一样。直到有次去工厂参观，亲眼看着一根黑乎乎的铁管，像变魔术一样瞬间披上彩色外衣，才彻底搞懂。好东西不能藏着，今天索性敞开了聊。
浸塑到底是怎么回事？
简单讲，浸塑就是把加热的金属件往塑料粉末或液体里一蘸，再加热固化，形成一层保护或装饰涂层。整个过程像给金属“穿衣服”——但穿的是塑料。粉末浸塑常用聚乙烯（PE）、聚氯乙烯（PVC），液体浸塑多用PVC增塑糊。工艺看似简陋，实则温度、浸入时间、粉料目数任何一环出错，涂层厚度不均、气泡、流挂全来了。
我第一次站在流化床前，看着粉末像开水一样沸腾，工件一进一出瞬间挂满粉，那种感觉挺魔幻。但后来才知道，那层“毛茸茸”的粉还要经过烘箱塑化，否则一蹭就掉。
粉末浸塑流化床生产现场实拍
粉末浸塑 vs 液体浸塑，怎么选？
粉末浸塑：依赖流化床，压缩空气从底部吹过粉料，粉末悬浮成沸腾状。工件预热后浸入3-10秒，取出振动去余粉，再进220-280℃烘箱熔融流平。优点：涂层厚实（1-3mm常见），耐磨耐磕，成本低。缺点：死角积粉，复杂形状难均匀。
液体浸塑：把工件浸入PVC糊树脂（增塑糊），提出后沥干，再入烘箱凝胶塑化。优点：无死角，涂层均匀，可薄可厚。缺点：有机溶剂挥发需处理，成本略高。
选哪个？看活。大批量管材、网片，粉末浸塑经济；异形件、要求全包裹的，液体浸塑更靠谱。不过，很多厂现在用粉末浸塑也能处理复杂件，靠调整预热温度和浸入方式。

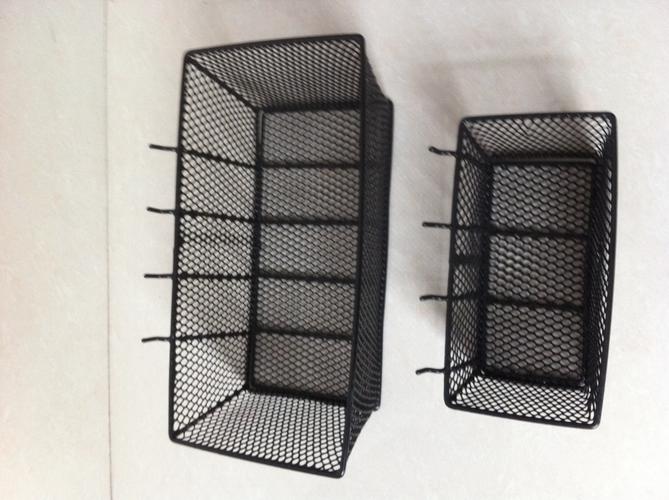

液体浸塑处理后的金属网篮表面细节
浸塑材料那些门道
别看都是塑料粉，性能差远了。常用三种：
– PE（聚乙烯）：无毒，柔韧耐低温，光泽度好，做衣架、厨具挂架首选。但耐热差，别放烤箱边。
– PVC（聚氯乙烯）：软硬可调，加增塑剂能做得像橡胶，便宜。但含氯，燃烧冒黑烟，环保争议大。
– PA（尼龙）：耐磨耐油耐温，用在机械零件、汽车部件。但价格高，加工温度也高。
最头疼的是碰到回收料。有次我买了把浸塑钳子，用俩月手柄涂层就开裂发黏，刮开一看，里面填料比树脂多。所以——别光图便宜，问清材质，最好让供应商出报告。
你关心的浸塑问题，这里有答案
问：浸塑涂层厚度一般是多少？能控制吗？
答：从0.2毫米到2毫米以上都能干。控制靠预热温度、浸入时间、粉料目数。温度越高、时间越长，挂粉越多。但厚了内侧容易流挂，薄了遮盖力差。全靠师傅经验，设备再有自动测厚，也得人工盯。
问：浸塑产品环保吗？有没有毒？
答：看材料。PVC若用邻苯二甲酸酯类增塑剂，确实有风险。现在有环保型增塑剂，并能做到食品级。PE、尼龙本身无毒，不少厨具浸塑层就是它们。但劣质产品可能用回收料，会有异味和有害物。买的时候多闻闻，刺鼻货离远点。
问：浸塑和喷塑有啥区别？
答：完全是两码事。喷塑是静电喷涂，粉末带电吸附，涂层薄（0.05-0.1mm），需要高压电场，外观平整精致。浸塑是热浸，涂层厚，附着力靠预热温度，抗冲击性好。喷塑件像穿了件紧身衣，浸塑件像穿了件棉袄。
问：自己在家能浸塑吗？
答：小作坊式可以，但效果难保证。需要烘箱（温控精准）、流化桶，还有环保通风。DIY玩玩还行，但要出商品，别省设备钱。
浸塑都用在哪儿？
几乎随处可见：工具手柄（钳子、螺丝刀）、日用五金（晾衣架、网篮、冰箱搁架、洗碗机拉篮）、健身器材（哑铃、杠铃架）、汽车零件（弹簧、卡箍）、医疗器材（输液架、扶手）……但凡需要绝缘、防滑、防锈、又要有一定弹性的地方，都能考虑浸塑。
其实，浸塑这技术，说透了就是一层塑料的事。但用好了，产品耐用度提升十倍；用差了，掉皮生锈修都没法修。下次再见到那花花绿绿的工具把手，心里该有数了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：浸塑到底是什么？一次说清这种给金属“穿塑料衣”的工艺
文章链接：https://www.zystgy.cn/a/56045
