干了二十多年自动化，什么大项目没跟过？结果上周在一个小小的风速仪上差点翻车。
现场情况不复杂——一根DN300的通风管道，装了一台皮托管风速仪，读数跟抽风似的乱跳，DCS上报警不断。我在控制室盯了半天趋势图，心里直骂娘。然后跑到现场，爬上爬下折腾了两天，你猜怎么着？安装位置离前面的弯头只有不到两倍管径，气流完全是旋转的，根本没法测。
这事儿让我觉得有必要写点东西。关于风速仪，那些厂家样本不会告诉你的坑。

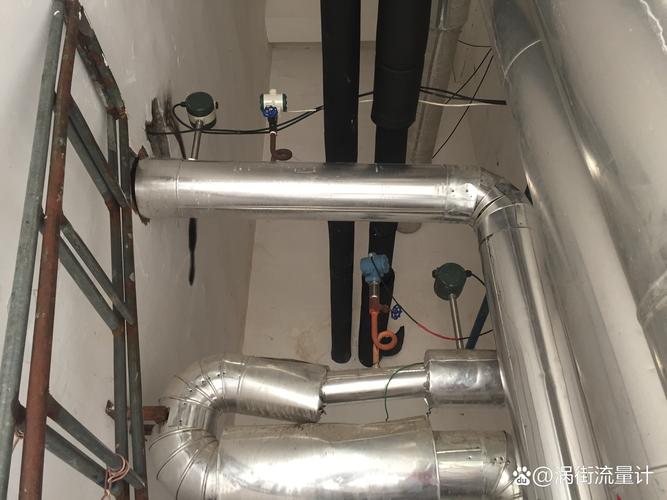

工业管道风速仪安装错误案例现场
一、别一上来就看精度，先搞清楚你要的是哪种风速仪
说句不好听的，现在很多人选型只看两个参数：量程和精度。然后拿着热式风速仪去测高温烟气，拿着叶轮式去测含尘气流——不出问题才怪。
风速仪这个大类下，常见的至少有四类：热式风速仪、叶轮风速仪、皮托管风速仪和超声波风速仪。更冷门的还有热线式、激光多普勒那些，但工业现场用最多的就这几种。
✅ 热式风速仪：原理很简单，加热一个探头，气流带走热量，通过保持恒温需要的电流来算风速。优点是小量程敏感，低风速测得很准；缺点是怕脏、怕水、怕高温。探头上一旦粘了粉尘油污，校准立刻跑偏。有一次我拿它测喷漆房排风，一个礼拜就报废了一个探头，售后还说我使用不当。哎。
⚠️ 叶轮风速仪：更像个小风车，靠转速换算风速。结构简单，价格便宜，但机械转动部件，有摩擦，有惯性，低风速不启动，高风速可能打坏叶片。一般用来做通风检测，精度要求不高的场合。
💡 皮托管风速仪：这是工业管道测量最常用的。基于伯努利原理，动压和静压差开方算流速。皮托管本身没有活动件，耐高温、耐粉尘（只要不是堵死取压孔），配合差压变送器，在电站风洞试验、烟气监测里都用得很多。但问题在哪？它要求流场必须稳定，否则取样得到的动压是假的。开头我说的那事儿就是典型。
超声波风速仪：利用超声波在气流中顺逆流传播时间差来算风速。精度高，响应快，二维三维都能测，但目前贵，多用于气象、风洞和航空。工业一般通风很少用，除非钱烧的。
二、选型时，这三个参数比精度更重要
我常在论坛上看到这样的问题：“求推荐一款精度0.1m/s的风速仪！”说实话，单看精度毫无意义。
第一，响应时间。你如果是过程控制，风速波动快，但仪表本身响应慢吞吞，那PID调死回路也稳不住。热式的响应通常比皮托管快，但也要看厂家电路设计。有些便宜货，阻尼时间好几秒，测出来的都是平均值，实时性差远了。
第二，温度压力耐受。你管道里是200℃的热风，你选个常温型热式风速仪，探头分分钟变形。皮托管就老实得多，不锈钢探杆能抗更高温。但同样要注意，高温下差压变送器的硅油填充有蒸发风险，得选远传密封型的。
第三，介质特性。含尘、腐蚀、湿气……这些都直接决定探头寿命。有一次我推荐客户在电除尘出口装皮托管，用了半年取样口全堵死，反吹设计也没跟上。后来改成带自动吹扫的装置才解决问题。选型时就得想好维护方式。
问：热式风速仪能测含粉尘的空气吗？
答：非常不建议。热式探头表面温度通常高于环境温度，粉尘容易粘附烧结，影响传热，导致读数漂移甚至损坏。如果非要测，必须采用带吹扫护套或定期清洁的方案。更经济的做法是改用皮托管配差压变送器，只要防止取压孔堵塞。
问：管道上装风速仪，对前后直管段有多长要求？
答：这取决于流动剖面。理想状态是上游10倍管径、下游5倍管径的直管段，且远离弯头、阀门、变径。实际现场往往满足不了，但至少保证上游5倍，下游2倍。如果实在不够，可以考虑加装流动整流器（管束式或多孔板），或者采用多点平均皮托管（如阿牛巴）来补偿流场不均匀。

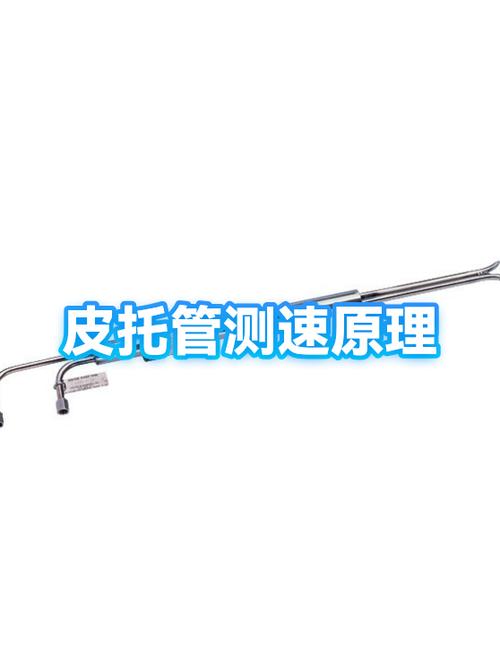

阿牛巴多点平均皮托管风速测量探头
三、安装细节，弄错一个就白干
说说我的血泪史。有一次给一个化工厂的废气总管安装超声波流量计（其实也是测流速），因为管道里有冷凝酸液，我们把探头斜向下插，想着避免积液接触探头面。结果安装角度偏了3°，超声波路径对不上，信号衰减到几乎收不到。后来拆下来，用激光对准仪重新定位，才勉强能用。
💡安装风速仪，方向上尤其重要。皮托管的“L”型探头，头部的开口必须正对气流，偏斜超过5°就会引入误差。热式风速仪的探头也要保证气流方向和标记方向一致。我见过有工人把皮托管装反了，差压变送器一直显示负值，还在那查线路问题，哭笑不得。
对于大管道，插入深度不要想当然。一般要计算平均值，按等面积环法布置多个测点。可很多现场就插一根短探杆进去，只测到靠近管壁的低速区，导致测量值偏小。
⚠️还有一个容易被忽略的：振动。风机管道往往振动大，风速仪固定不牢的话，接头松动、电缆磨损，或者传感器自身振动产生噪声。加装减震支架、使用软连接，能延长寿命。
当然，标定也很重要。很多人买回来风速仪，一用好几年从不标定，还认为“进口货精度能保持”。实际上任何传感器都有漂移，定期标定是对数据的负责。有条件就送回原厂，没条件可以用比对法——找一个已知精度的风速仪放在同一个风道里比较读数，发现偏差及时调整。
问：如何判断风速仪是否需要重新标定？
答：当读数出现系统性偏差（比如与历史趋势突然偏离）、或者零点漂移严重（静止状态下显示不归零），就应该怀疑。可以在稳定风源下与标准器比对，如果偏差超出允许误差，就需要标定。另外，热式风速仪在擦洗探头后、皮托管在疏通取压孔后，也建议重新核实校准系数。

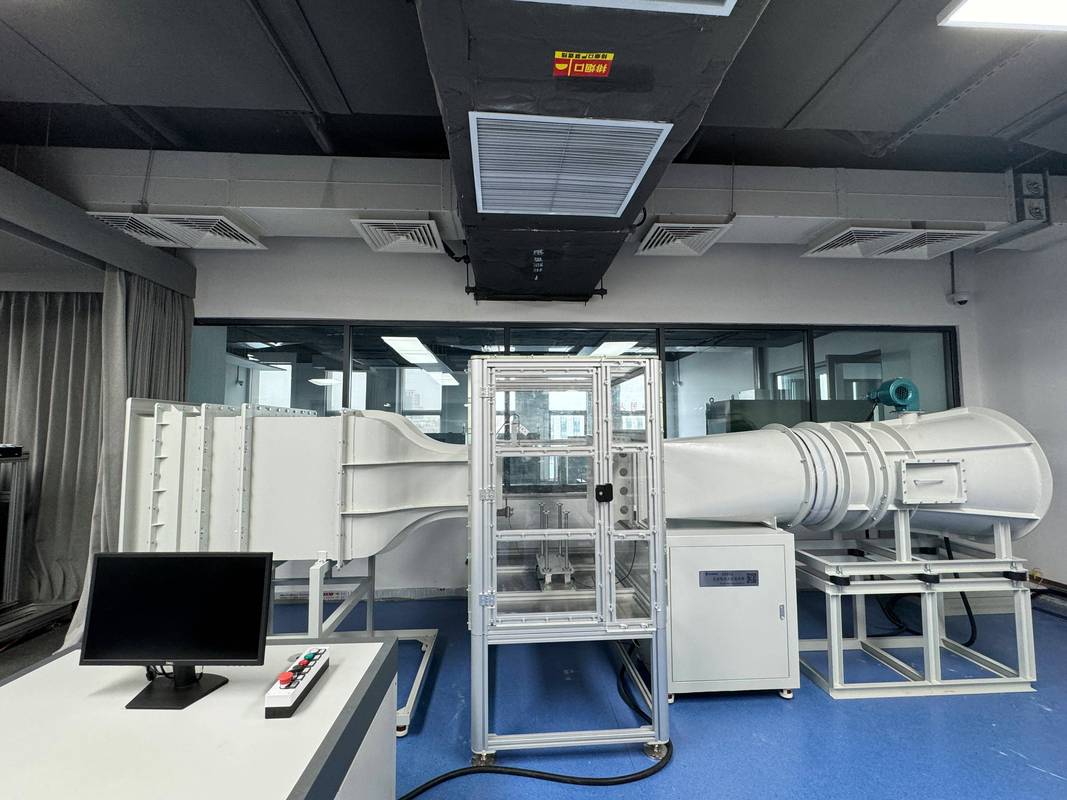

风速仪标定风洞实验室
写到这，我看了一下字数，差不多了。其实关于风速仪的故事还有很多，比如用丝线法检查流场方向、差压变送器的零点迁移、信号在DCS里的工程单位换算……哪一项展开都是几千字。
今天就到这。下回有空聊聊风速仪在洁净室HVAC系统里的应用，那个又是另一个话题了——层流风速，精度要求不高但稳定性要求变态。
