上周去现场，差点被数据气死。一个20年老管道，测厚仪读数跳来跳去，3.2mm、2.8mm、3.5mm……这哪是测量，这是蹦迪。旁边的检验员一脸无辜：’我清了锈啊’。说实话，这事儿怨不得他——超声波测厚这玩意儿，看似一贴就有数，背后坑多着呢。
一、耦合剂？别拿润滑脂糊弄事
耦合剂，耦合剂。多少惨案源于一瓶过期的医用超声耦合剂，或者——更离谱的——直接抹点黄油？黄油粘度太大，气泡排不出去，超声脉冲穿不透那层油膜，反射回来的底波弱得像蚊子叫。测厚仪内部的算法拼命找波峰，结果就给你个随机数。对吧？
还有，粗糙表面——锈坑、麻点——耦合剂涂薄了填不平间隙，涂厚了衰减严重。我见过最极品的，拿洗洁精兑水，测一次A扫波形像心电图，啥都看不清。

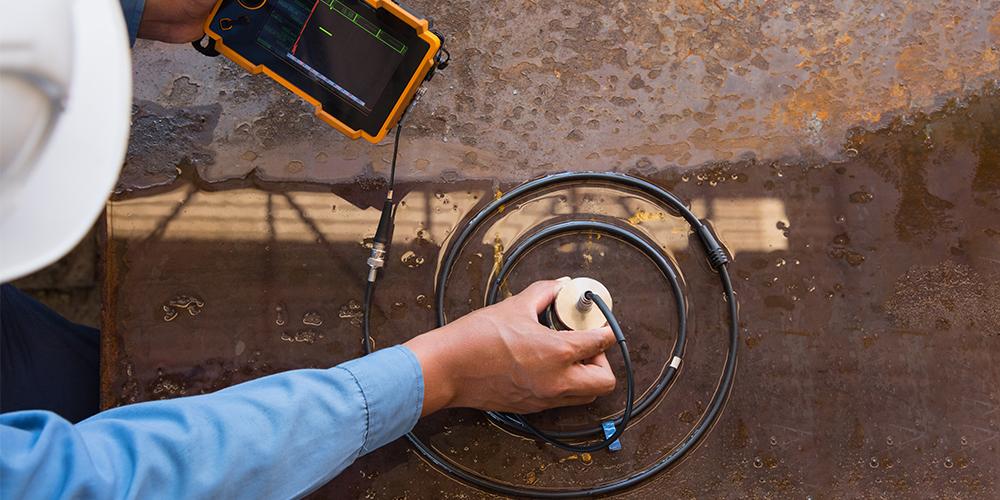

标准做法？中等粘度专用耦合剂，均匀薄层，垂直压力要稳。 高温表面还得用硅基高温耦合剂，普通的水基瞬间蒸发，探头贴上去跟煎鸡蛋似的，测个寂寞。
问：为什么测厚仪读数总是跳，稳定不下来？
答：八成是耦合不良。先检查表面——别信肉眼，拿钢丝刷或砂轮片打到金属光泽，再用耦合剂薄涂一层，探头轻压旋转排掉气泡。如果还跳，看看被测件背面是不是有严重腐蚀坑或夹层，那些位置底波反射复杂，用普通双晶探头没戏，得上带波形显示的专业机，手动抓第一次底波。再不行？换个低频探头试试，穿透力更强。
二、高温测量——别等探头冒烟
石化装置停车窗口就那么短，有些管线还烫手——150℃以上算常态。 标准探头压电晶片、背衬材料、壳体的热膨胀系数不一样，直接怼上去，轻则读数漂，重则晶片碎裂。我就烧掉过两个探头，五百一个，心疼。

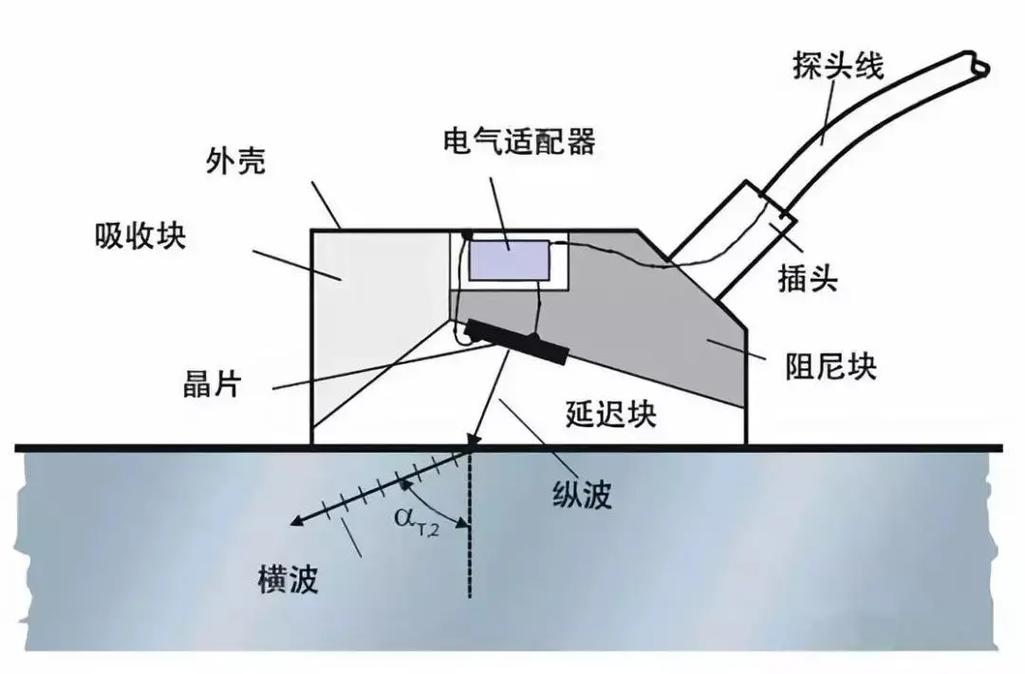

高温测厚必须用专用高温探头和高温耦合剂。探头前端有延迟块，能耐300℃甚至更高，但接触时间不能长，一般厂家给的时间曲线——温度越高，单次接触建议时间越短。得练就一手“蜻蜓点水”：贴上去，读数稳定就撤，别瞎晃。还要注意，高温下声速会变，必须输入对应温度的材料声速，或者在同一温度下做声速校准。
问：管道表面有漆层，不磨掉能测准吗？
答：看漆层厚度和附着力。薄且致密的漆，可用测厚仪的“穿透涂层”模式，自动扣掉漆层声程，但前提是漆与基体声阻抗差异足够大、漆层厚度均匀。松脱的、起泡的漆——别想偷懒，必须磨掉，否则超声波在漆-空气界面全反射，根本进不到金属里。高压管线上的环氧煤沥青层尤其烦人，得局部打磨出个小平台，直径至少探头直径的两倍。
三、材料的声速陷阱
测厚仪的原理很简单：t = d / v，脉冲飞行时间除以声速得厚度。但声速这变量，温度、材料牌号、晶粒方向、热处理状态都有影响。不锈钢304和316声速差几十米/秒，你按照仪器默认的钢声速5920去测316L，偏差能累积到0.1mm。听起来不多？腐蚀余量一共就1.5mm的时候，误差就是事故。
怎么办？用已知厚度的同材质试块做声速校准。没有试块？找个可拆卸的法兰螺栓测量其未腐蚀区壁厚，反推声速。或者直接切管取样上测厚仪比对——虽然暴力，但数据扎实。
很多人忽视粗晶材料的散射。奥氏体不锈钢焊缝、铸铜、铸铁，晶粒粗大到能跟波长比，超声波进去就散成一片草状回波，仪器根本捕捉不到清晰的底波。这时候常规测厚仪抓瞎，得用低频窄脉冲探头，甚至大功率方波脉冲的超声探伤仪兼测厚，就看你能不能驾驭A扫波形了。
四、那些年我们踩过的坑
总结几个血泪教训：
- 不要相信单点读数。一个区域至少测三点，取最小值。腐蚀是不均匀的。
- 带A扫显示的测厚仪永远比数显宝贝。看到波形的安心感——你会懂。
- 别在有振动的环境下测。手抖，耦合不稳定，读数能差出天际。
还有，管道内壁结垢？测厚仪读的可能是垢层厚度，而不是金属壁厚。需要经验判断第二次底波位置，或者用穿透力强的低频探头看到更深的信号。
五、仪器选型——别只看价格
市场上一千到十万的测厚仪都有。笔式的是给基础巡检用的，精度和穿透能力有限。遇到复杂工况，必须有波形显示和可调增益。最近十年，电磁超声测厚（EMAT）开始普及，不用耦合剂，能透过薄涂层和非铁磁性覆盖层，但贵，而且对铁磁性材料敏感，铝、铜测不了，除非上特殊型号。
说实话，没有全能选手。超声波测厚仪要配好探头组：标准双晶探头应付一般腐蚀，粗晶探头对不锈钢，高频小探头测薄壁管，高温探头备用。投资一套好的测厚系统，比日后处理隐患的费用，九牛一毛。
技术这东西，熟能生巧。测厚仪按在手里，波形刻在脑子里，才对得起这行当的严谨。
