2026-07-29 00:19:52 作者：网编
分类：文章
上周车间新来一台硬度计，测出来的值飘忽不定——气得我差点把压头崩了！说实话，在工业品控这块，硬度计算是最基础但又最容易买错的仪器。很多新手（甚至老手）都在这儿栽跟头。

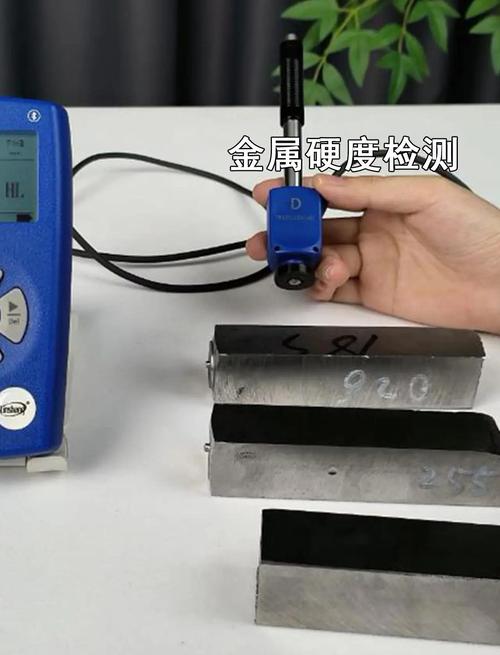

硬度计，到底在测什么鬼？
硬度计，到底在测什么鬼？
说白了，就是在不破坏零件的前提下，看材料抵抗外物压入的能力。但不同原理测出来的“硬度”根本不是一回事儿！洛氏（HRC）、布氏（HB）、维氏（HV）、里氏（HL）… 这些数值之间没有绝对的换算公式，只能查表近似转换。偏偏有些销售张嘴就说“我们的便携里氏计可以直接显示HRC”，💡这坑我踩过——同一块模具钢，里氏转换后的HRC比台式洛氏机低了2度多！结果那批齿轮被判定不合格，后来才发现是表面粗糙度导致。
常见硬度计原理速览：
– 洛氏硬度计：直接用压痕深度算硬度，测快，但对工件表面要求高，薄层、小零件不适用。
– 布氏硬度计：压痕大，测平均值更准，适合铸铁、粗晶材料，但效率低。
– 维氏硬度计：显微压痕，测薄层、镀层、小零件的神器，不过制样麻烦。
– 里氏硬度计：便携、靠反弹速度换算，适合大工件现场，但影响因素巨多！
选型时，销售绝不会告诉你的秘密
我见过最经典的悲剧：质检部花大价钱买进口布氏机测齿轮硬度，结果齿根根本压不了，最后退货换了洛氏。所以第一条铁律——先看工件大小、形状、测点位置！ 齿轮、薄壁管、带镀层的小件，必须上维氏或表面洛氏。大型锻件、铸件，布氏或里氏当仁不让。
问：为什么同样的材料，用洛氏和布氏打出来差那么多？
答：因为原理不同，洛氏用金刚石圆锥压头，布氏用硬质合金球，压痕尺寸、力值标准全不一样。同一块淬火钢，HRC 60可能对应布氏 HB 600左右，但如果你拿里氏计去打粗糙表面，偏移个5%很正常。所以千万别混用——图纸上标什么单位，就用对应硬度计。非要转换的话，带标准试块当场比对！
问：便携式里氏硬度计靠谱吗？能不能直接当万能工具？
答：实话实说，里氏计确实方便，爬高测大轴、管道焊缝，台式机根本到不了的地方它都能干。但❗局限性吓人：工件表面必须打磨光滑（Ra＜1.6μm），被测质量要足够大，还不能有振动。我试过测薄壁不锈钢管，数值乱跳，最后只能用超声波硬度计。另外，方向补偿要调对，斜着打和垂直打结果能差出一个等级。总之，里氏当参考可以，仲裁还得台式机！
便携式里氏硬度计现场检测大型轴件
买回来别急着用，校准和操作细节决定成败
开箱后第一件事？不是测零件，是打标准块！新机出厂可能运输震动导致偏差，用自带的标准块校准三次以上。如果标准块数值都有问题——立刻联系厂家，别自己瞎调。日常使用时，试块的测量面要用油石轻轻去毛刺，压头也得保持清洁，沾了金属屑就会让数值偏低。
一个经常被忽略的点：工件支承。你以为垫稳了，实际上测点下方如果有悬空，数据直接失真。尤其是测长轴类零件，V形块必须合适。还有，同一位置不能重复打点，压痕边缘至少距离3倍压痕直径。💡小技巧：布氏测量时，压痕直径读数误差最容易出现在边界模糊，用好放大镜，或者直接上自动压痕测量系统，省心。
问：硬度计多久校准一次？必须送计量院吗？
答：看使用频率，建议每季度用标准块自检，每年送检一次。不过说实话，有些第三方校准机构只是贴个标，根本不做实质检测——我就碰到过刚校准完的维氏机，打标准块误差8%，后来发现是压头损坏。所以自检比对很重要！有条件的，买三块不同硬度等级的标准块，覆盖常用范围，发现漂移立马停用。

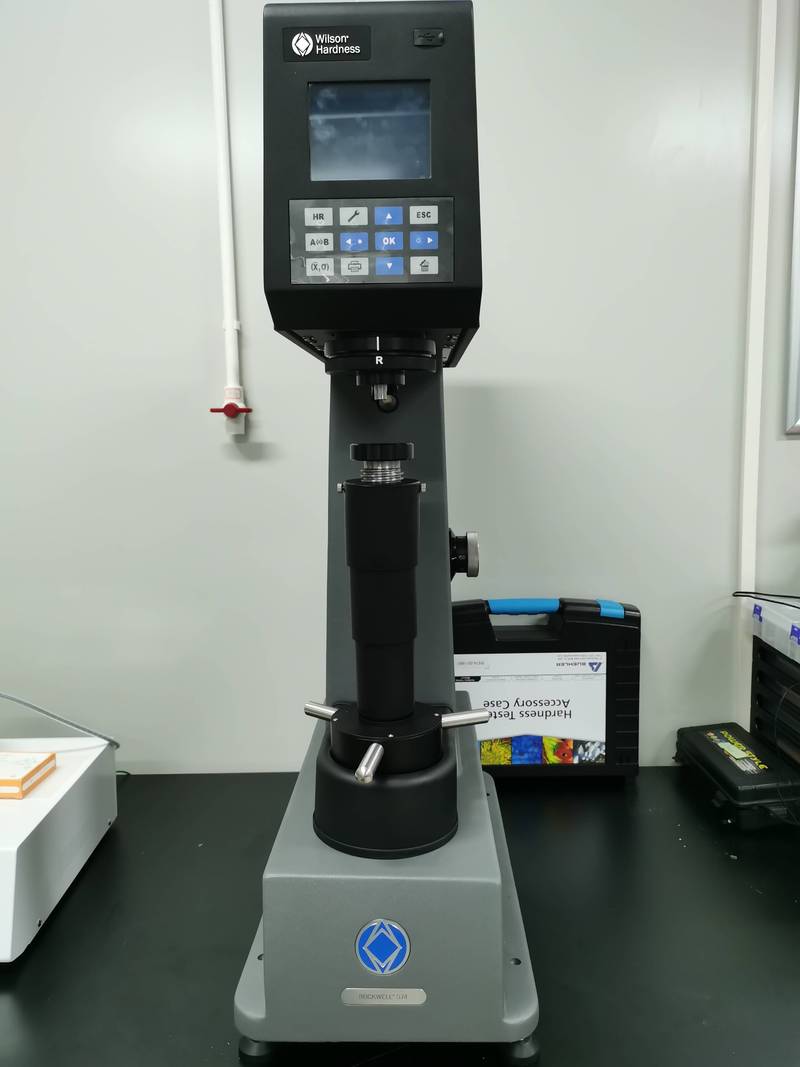

洛氏硬度计压头与标准硬度块校准场景
聊到这儿，我想起去年帮朋友选一台测铝合金型材的硬度计，他以为韦氏（Webster）硬度计是唯一选择，因为型材薄。结果实际测试发现，韦氏夹持力容易让薄壁变形，最后还是买了小负荷维氏。所以说，选型没有绝对，一定得带着实样去试！✅ 强烈建议买车前，让供应商用你的典型工件打几组数据，看重复性和分辨率。
结语？ 不，就写到这儿吧。硬度计这玩意儿，用好了是品控利器，用不好就是废品制造机。你在实际工作中碰过哪些坑？欢迎来评论区骂，我陪你一起吐槽。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：硬度计全解析：从里氏到布氏，别再被销售忽悠了
文章链接：https://www.zystgy.cn/a/55873
