买过七台万能试验机，退货三台，跟厂家扯皮不下二十回——说实话，这行水太深。前段时间有个朋友跑来问，说网上搜出来的参数都差不多，怎么报价能差出一倍多？我当场就笑了。
别说新手，有些干了十年质检的老家伙，照样被销售忽悠得团团转。今天不聊虚的，就掰扯掰扯工业试验机那些见不得光的猫腻。传感器精度、丝杠间隙、软件算法——这三样东西，决定了你测出来的数据到底是废纸还是铁证。
传感器：别光看标称精度，那玩意儿没用
厂家动不动就标0.5级、1级，其实吧……我实测过一台号称0.5级的国产机，满量程100kN的传感器，拉到5kN以下力值曲线抖得跟帕金森似的。你知道为啥？因为低量程段的时候，信噪比太差，分辨率根本到不了标称的几万分之一。很多厂子参数表上写0.5级，但实际有效精度只在20%～100%量程范围内。你如果日常测试小样品，经常用到满量程的5%以下——完了，误差直接放大到2%甚至更大。这还算好的，我见过最离谱的一次，某品牌新机子，零点漂移半小时能跑偏0.3%！一上午实验白做。
💡 所以挑传感器，得盯着三点：零点温度漂移系数、蠕变性能、非线性误差的实测曲线，而不是那个干巴巴的等级标识。要允许的话，让厂家拉个砝码标定曲线给你看，低量程段的具体数据。很多厂家不给——不给就别买。

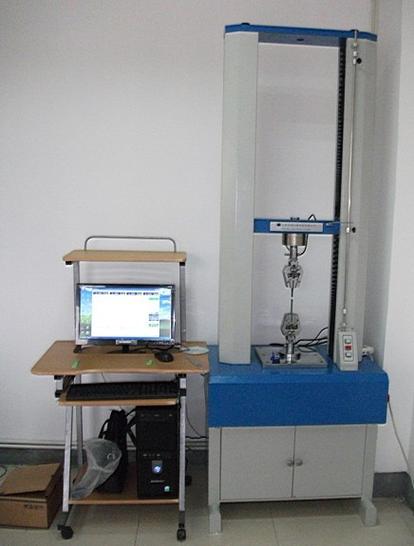

问：国产和进口试验机，到底差在哪里？
答：差在细节堆料，尤其是丝杠和导轨。进口机贵一倍不止，但人家的滚珠丝杠是双螺母预压结构，间隙能调到微米级，用五年精度不掉。国产很多为了省钱，用单螺母，刚出厂也许还行，但半年后间隙变大，位移测量直接拉胯。还有导向柱的硬度——你以为都一样？便宜的机子导向杆没做高频淬火，磨损特别快。我见过一台用了三个月的机子，中横梁上下跑的时候已经开始左右晃了，测弹性模量根本不准。另外，软件算法也是个坑，进口机数据滤波做得好，曲线平滑，国产有些品牌软件连个小波滤波都没有，传感器原始信号杂波全给你画出来，搞得你不知道那是真实屈服还是干扰。

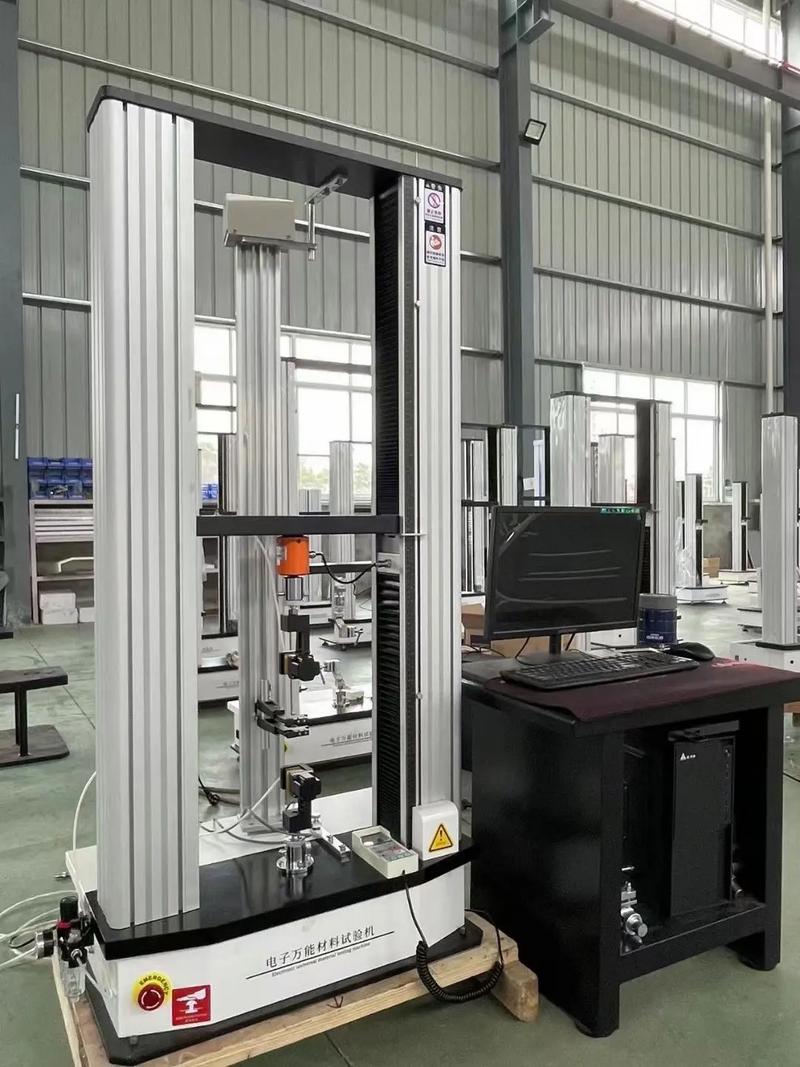

液压还是电子？这选择十年了我还看有人掉坑
十年前大家都迷信液压万能试验机，觉得劲儿大、稳重。确实，200吨往上基本还是液压的天下。但现在100kN以下的，电子万能已经完全碾压了。为啥还有人坚持液压？思路上转不过来，总觉得油缸那套东西皮实。实际上，电子的速度控制能精确到0.001mm/min，液压的老式机子，低速稳定性差得一塌糊涂——你要是做蠕变试验，或者测橡胶的应力松弛，液压机基本就是一个灾难：速度波动引起的力值扰动能把你的松弛曲线搅成心电图。
不过话说回来，液压机在疲劳试验上仍有不可替代的地位，尤其是高频脉动疲劳。电磁谐振式高频试验机，能达到几十赫兹甚至上百赫兹的加载频率，做金属材料疲劳寿命特别快。但这类机子的选购完全是另一套逻辑，今天先不展开。
❗ 记住：如果预算十五万以内，果断选电子万能，配个进口传感器，国产主机都没问题。别被销售忽悠买液压小吨位，那纯粹自找麻烦。
问：试验机软件里都有力值保护、位移保护，还怕超载吗？
答：怕，太怕了！你以为软件保护是万能的？错！软件保护的前提是传感器信号正常、控制器不卡死。我遇到过一次，Windows系统突然跳更新，试验机控制程序卡了五秒，横梁闷头往下压，夹具已经崩飞——那声音，现在想起来还头皮发麻。所以机械限位是最后一道命，必须有！而且得是物理死挡的那种，不能光靠光电开关。很多小厂为了省成本，限位做得极其敷衍，甚至拿行程开关糊弄，一旦冲过头，丝杠直接顶变形，整台机子报废。挑机器的时候，一定打开下箱体看看限位块是不是实心的，别手软。
还有一件破事儿：同轴度。你费劲巴拉地试样装夹，结果夹具不同心，弯曲应力叠加到拉伸上，测出来的抗拉强度虚低，断口位置也不对。这个项目，绝大多数采购根本不查！建议用应变片贴标定梁实测同轴度，或者直接要厂家的出厂检验报告，看有没有ASTM E1012标准的数据。没有？那就算了，别拿自己的实验结果开玩笑。
日常维护那些恶心事
说到维护，我就一肚子火。夹具的镶块，用几次就磨损，换一套原厂的几千块，干嘛不提前热处理达标？好吧，嫌贵可以找第三方加工，但得自己懂材料和硬度。另一个恶心的：丝杠润滑。很多人以为就抹点黄油完事，大错。滚珠丝杠的润滑脂要选低稠度、高清洁度的，否则杂质会把珠子磨出坑，到时候吱吱嘎嘎异响，精度也完了。我一般用锂基极压脂，三个月必须清洗重涂，千万别偷懒。
✅ 最后，一个非常实用的诀窍：定期用标准测力仪做过载测试——不是额定载荷，而是稍微过个3%～5%，看看机架变形回复和力值归零情况。这能提前发现结构疲劳，比什么自诊断都管用。
唉，说了这么多，其实都是花钱买来的教训。工业试验机这玩意儿，听起来傻大黑粗，但实际上娇贵得很，你对它好，它给你的数据才靠谱。下次再有人拿着光鲜的彩页给你吹“源自德国技术”“军工品质”，你就问一句：敢不敢把激光校准的原始波形给我看看？对方一犹豫，转身就走——准没错。
