说实话，雷蒙磨这玩意儿，用得好了是印钞机，用不好就是一堆废铁。今天咱们不扯虚的，就聊聊那些让你半夜爬起来跑去车间的头痛问题——振动、噪音、产量死活上不去。
前阵子去一个碳酸钙加工厂，那台4120磨机抖得跟筛糠似的，地基都在颤。厂长愁眉苦脸：“出粉率从85%掉到70%，电费还翻番，这谁顶得住？” 其实问题就出在——磨辊磨损不均，铲刀角度跑了。
振动咋来的？别光怪地基
很多机修工一看到振动，第一反应就是地基松了，螺栓没拧紧。没错，地基灌浆不满、二次浇筑没做好，确实会放大振动。但更多时候，根源在主机内部。

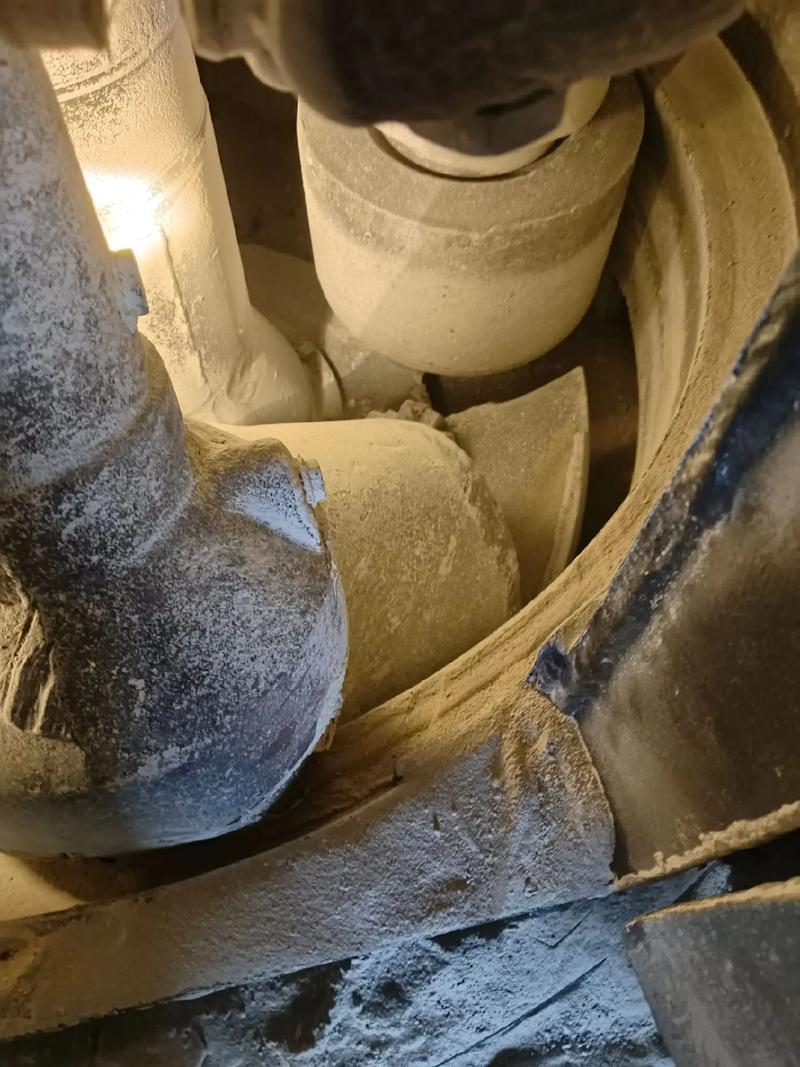

你想想，一个几吨重的梅花架带着四个磨辊高速旋转，如果磨辊与磨环之间的间隙不均匀，那离心力能平衡才怪！我见过最离谱的，是新换的磨辊没做动平衡，装上后直接跳起了“摇摆舞”。还有铲刀，磨损到一半时，进料量忽大忽小，物料不是被均匀扬起，而是断断续续砸在磨辊上，这能不抖吗？
所以排查振动，顺序应该是：①检查磨辊间隙（用塞尺对角量，误差别超过半毫米）；②确认铲刀高度和角度；③再看梅花架衬板有没有翘起或脱落。最后才是地基。记住：地基开裂往往是结果，不是原因。
另外，分析机叶轮上的刀片如果磨损了，分级效率会断崖式下跌，直接导致过粉碎和循环负荷暴增，主机电流忽高忽低——也是振动的隐藏杀手。唉，这事儿吃过亏才知道。
产量上不去？别急着加料
很多老板一看到产量低，本能就是：加料！调快给料机！结果呢？堵料、憋死主机、成品里粗颗粒暴多。荒唐。
雷蒙磨的研磨过程，说到底就是一个“打碎—分级—打碎”的闭路循环。产量瓶颈往往卡在分级环节，而不是研磨环节。尤其是处理硬度较高、或者含潮率超标（>6%）的物料时，分级叶轮转速调得再低，粗粉也筛不出来，因为物料发粘，糊在叶轮上，分级通道变小，合格粉出不去，磨腔越来越满，最后只能停机清堵。
✅ 真管用的招儿：定期检查分析机叶轮是否干净，必要时在进风口加个空气预热器（尤其是湿度大的南方，或者阴雨天）。还有，风量风压的匹配是灵魂。系统漏风？脉冲除尘器布袋糊了？这些不起眼的地方，直接吃掉你20%的产量你信不信。
这里插一句：很多人不知道，雷蒙磨的产量计算不是线性的。你用直径1200的磨辊和1500的磨辊，在同样细度要求下，产量可能差一倍不止。选型时别光看主机功率，磨辊直径和分级轮直径的比值，才是决定细度和产量的核心参数。血的教训！
常见QA：你关心的实际问题
下面这些问题，是我在售后电话里被问烂了的，干脆写出来。
问：磨机用了两年，出粉突然变黑，是铁磨铁了吗？
答：大概率不是。先别拆机。你去看看润滑系统，是不是黄油加太多了，或者密封圈坏了，导致润滑脂漏进磨腔？再检查铲刀衬板——如果是锰钢的，磨损下来的铁粉本身不黑，但和空气氧化后会发黑。但更常见的情况是物料本身含铁杂质，或者进料口磁铁长期没清理。先拿磁棒吸一下原料，再拆开分析机检查叶片，十有八九能发现问题。
问：成品粒度忽粗忽细，调节分析机转速没啥用，咋办？
答：这种情况，九成是风量不稳。你是不是新换了一台高转速的小风机？或者管道上哪里漏风没发现？系统风量一旦波动，分级力场就乱套。另外，如果你的雷蒙磨带二次进风阀，那个调节幅度要小步慢调，一口气拧半圈非得出事不可。还有，磨环磨损成波浪形，也会导致局部过粉碎，出来的料粗中有细，无解，只能换磨环。
维护上省钱？那是嫌命长
我知道现在行情不好，大家都想降本。但在雷蒙磨的维护上，有些钱真不能省。
比如润滑。磨辊轴承的润滑脂，必须用二硫化钼锂基脂，滴点不能低于180℃。你贪便宜用普通黄油，高温下流失，轴承烧死，一个磨辊总成好几千块，够买多少好黄油？我见过一个厂，为了省事，磨辊轴承两年没清洗，旧油结焦堵得死死的，最后轴承抱死、主轴扭断，损失直接过五万。
还有管道系统。风管弯头内侧，特别容易磨穿。一旦磨穿，漏风造成气流短路，不光是产量下降，溢出的粉尘过200目，让工人得尘肺病的风险剧增。定期贴陶瓷片衬里，那点成本跟人命比起来，算个屁。
💡一个小技巧：在分级机回风管上装一个窥视镜，随时观察料流。如果看到回料颜色发黄、流速不均匀，说明分级效率出了问题，马上停机检查，能避免很多大麻烦。
说到底，雷蒙磨是个“老实设备”，你对它上心，它就给你好好干活。别等它抖散了架子再后悔。
